- 11 -

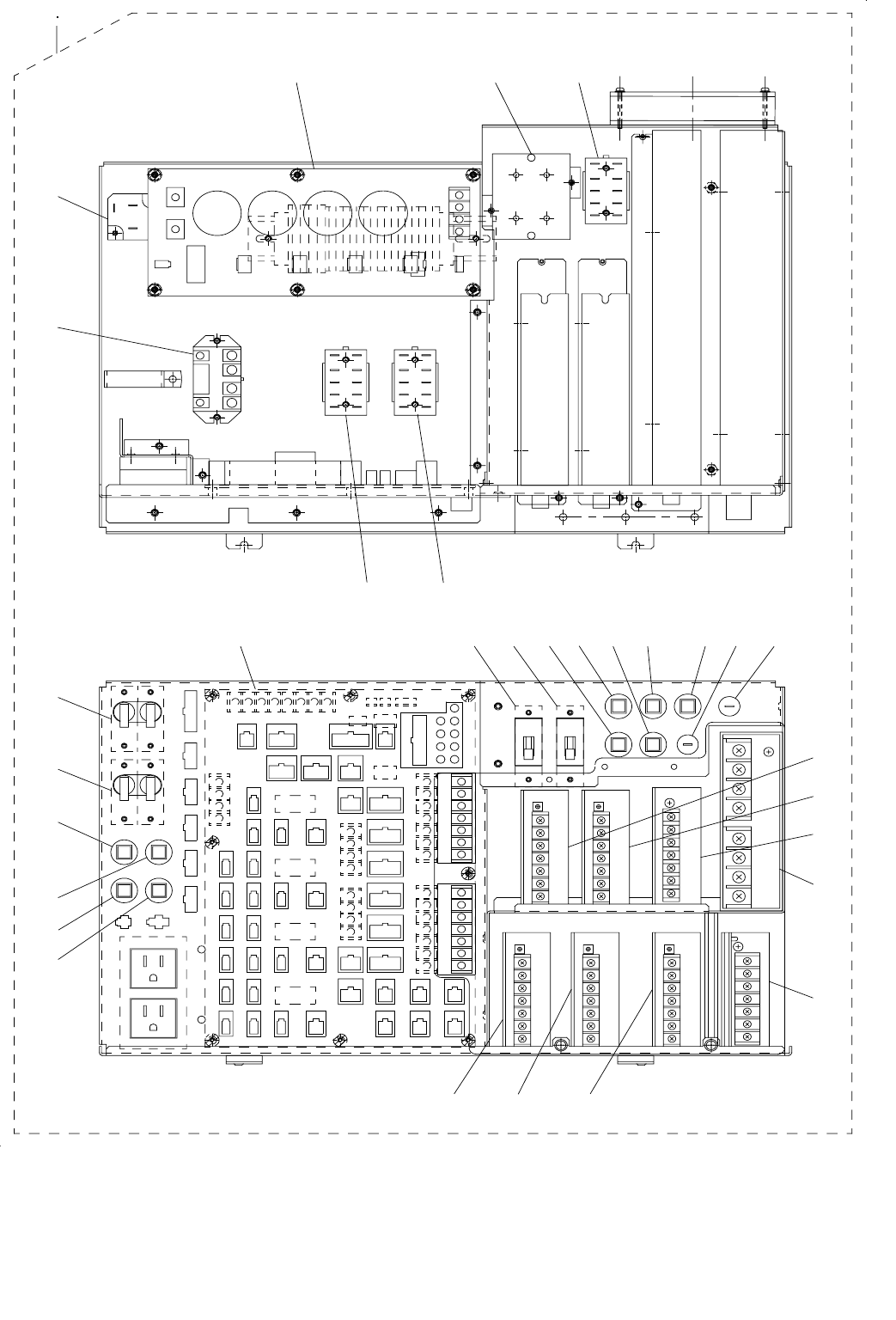

6. BASE FRAME ELECTRIC APPARATUS COMPONENTS (3)(NEW TYPE)
ベースフレーム電装関係（３）（新タイプ）
w
w
w
w
w
w
w
w
w
w
w
w
w
28
27
25
23
22
24
26
21
19
20
1812
8
9
10
11
30
32
34
29
31
6
5
7
13 14 16 15 17
1
2
w
w
w
wwww
w
w
w
w
w
w
w
ww
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
www
w
w
ww
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
ww
ww
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
34
33
- 12 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1662-729-AA0 POWER SOURCE UNIT (2030)
電源ユニット（２０３０）
1
2
#01
E1662-729-EA0 POWER SOURCE UNIT (2030CE)
電源ユニット（２０３０ ＣＥ）
1
3 HB-0012800-00 RELAY
リレー
(1)
4 HB-0012800-00 RELAY
リレー
(5)
5 HB-0012800-0B RELAY
リレー
(6)
6 HB-0013700-00 RELAY
リレー
(7)
7 HB-0013700-00 RELAY
リレー
(1)
8 HA-0049900-00 CIRCUIT PROTECTOR 30A
サーキットプロテクタ ３０ Ａ
(1)
9 HA-0049000-0A CIRCUIT PROTECTOR 25A
サーキットプロテクタ ２５ Ａ
(1)
10 HA-0038000-0B CIRCUIT PROTECTOR 10A
サーキットプロテクタ １０ Ａ
(1)
11 HA-0038000-0C PROTECTOR 15A
サーキットプロテクタ １５ Ａ
(1)
12 HA-0045600-0A PROTECTOR
サーキットプロテクタ
(1)
13 HA-0045600-00 PROTECTOR
サーキットプロテクタ
(1)
14 HA-0045600-0B CIRCUIT PROTECTOR 15A
サーキットプロテクタ １５ Ａ
(1)
15 HA-0038000-0B CIRCUIT PROTECTOR 10A
サーキットプロテクタ １０ Ａ
(1)
16 HA-0038000-0C PROTECTOR 15A
サーキットプロテクタ １５ Ａ
(1)
17 HA-0038000-00 CIRCUIT PROTECTOR
ブレーカー
(1)
18 HA-0038000-00 CIRCUIT PROTECTOR
ブレーカー
(1)
19 HA-0038000-0D CIRCUIT PROTECTOR 5A
サーキットプロテクタ ５ Ａ
(1)
20
#01
HA-0038000-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
21 HX-0049400-0B POWER SUPPLY 12V
電源１２ Ｖ
(1)
22 HX-0049400-0A POWER SOURCE 3.3V
電源３．３ Ｖ
(1)
23 KX-0000001-50 POWER SOURCE 6V
電源６ Ｖ
(1)
24 HX-0054300-0A POWER SUPPLY 24V
電源２４ Ｖ
(1)
25 HX-0054200-00 POWER SOURCE 12V
電源１２ Ｖ
(1)
26 HX-0054300-00 POWER SOURCE 5V
電源５ Ｖ
(1)
27 HX-0054200-0A POWER SOURCE 15V
電源１５ Ｖ
(1)
28
#01
HX-0054200-0B POWER SOURCE 24V
電源２４ Ｖ
(1)
29 HG-0070600-00 DIODE BRIDGE
ダイオードブリッジ
(1)
30 E8638-729-0A0 N CIRCUIT BOARD ASM.
電源ユニット Ｎ 基板組
(1)
31 E8642-729-0A0 NZ CIRCUIT BOARD ASM.
電源ユニット ＮＺ 基板組
(1)
32 HB-0011000-00 RELAY
リレー
(1)
33 E8605-729-0A0 OPERATION BOARD ASM.
オペレーション基板組
(1)
34 HA-0038000-0B CIRCUIT PROTECTOR 10A
サーキットプロテクタ １０ Ａ
(1)
- 13 -
7. BASE FRAME ELECTRIC APPARATUS COMPONENTS (4)(OLD TYPE)
ベースフレーム電装関係（４）（旧タイプ）
1 2
5
6
9
8
7
3
4
24
23
2221 20
18
1916
1733
15
14
13
12
11
10
31
32
29
27
25
26 30
28
