KE-2030-Rev08.pdf - 第25页
- 20 - NOTE( 注記 ) #01....FOR 2030L ２０３０ Ｌ 用 #02....FOR 2030E ２０３０ Ｅ 用 #03....FOR CE,EN ＣＥ，ＥＮ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 E1169-729- 000 CONVEYOR COVER BASE L 30M 搬送カバーベース Ｌ ３０ Ｍ 1 2 E1170-729- 0…
- 19 -

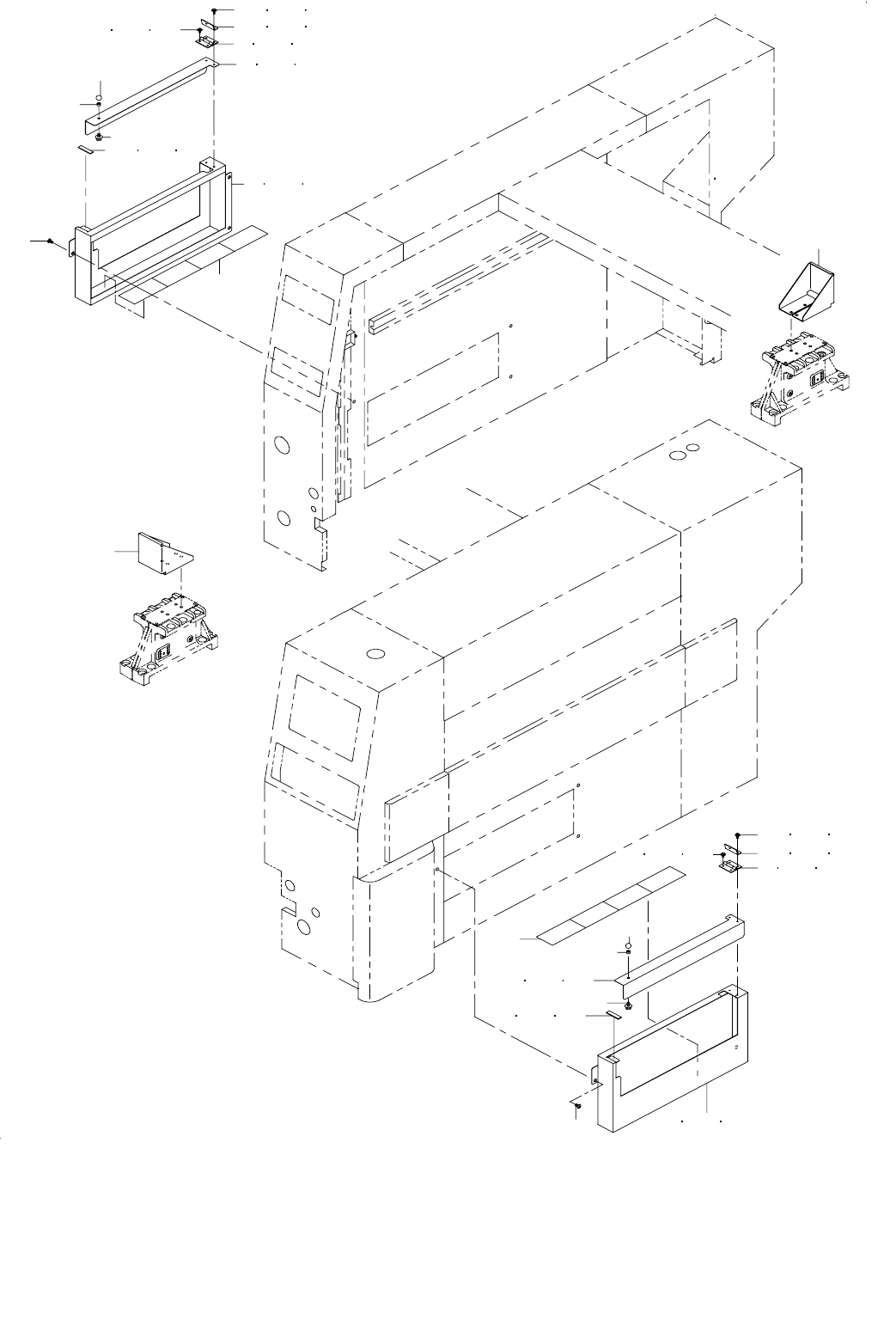

10.COVER COMPONENTS (2) (FOR CE)
カバー関係（２）（ＣＥ 用）
2 17 19
14
30 33
13
29 32
5
24 26
6
25 27
7
8
9
12
28 31
11
1
16 18
10
14
30 33
13
29 32
5
24 26
6
25 27
8
7
9
12
28 31
11
3
20 22
4
21 23
10
15
15
- 20 -
NOTE( 注記 ) #01....FOR 2030L ２０３０ Ｌ 用
#02....FOR 2030E ２０３０ Ｅ 用
#03....FOR CE,EN ＣＥ，ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1169-729-000 CONVEYOR COVER BASE L 30M
搬送カバーベース Ｌ ３０ Ｍ
1
2 E1170-729-000 CONVEYOR COVER BASE R 30M
搬送カバーベース Ｒ ３０ Ｍ
1
3 E1161-729-000 CONVEYOR COVER L 30M
搬送カバー Ｌ ３０ Ｍ
1
4 E1162-729-000 CONVEYOR COVER R 30M
搬送カバー Ｒ ３０ Ｍ
1
5 E1471-173-000 BUCKLE HINGE
バックル ヒンジ
2
6 SL-6030892-TN SCREW
座金付き六角穴ボルト
4
7 G2307-270-000 THREAD RISING KNOB
糸浮かしノブ
2
8 E2063-721-000 PUSHER COLLAR
プッシャカラー
2
9 SL-6041292-TN SCREW
座金付き六角穴ボルト
2
10 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
4
11 SM-0051001-SC SCREW
トラスねじ Ｍ ５ Ｌ ＝１０
12
12 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
2
13 E1187-725-000 CONVEYOR COVER STOPPER(CE)
搬送カバーストッパ（ＣＥ）
2
14 SL-6031092-TN SCREW
座金付き六角穴ボルト
4
15
#03
E1181-729-000 CENTER COVER
センターカバー
2
16
#01
E1173-729-000 CONVEYOR COVER L 30L
搬送カバー Ｌ ３０ Ｌ
1
17
#01
E1174-729-000 CONVEYOR COVER R 30L
搬送カバー Ｒ ３０ Ｌ
1
18
#02
E1175-729-000 CONVEYOR COVER L 30E
搬送カバー Ｌ ３０ Ｅ
1
19
#02
E1176-729-000 CONVEYOR COVER R 30E
搬送カバー Ｒ ３０ Ｅ
1
20
#01
E1165-729-000 CONVEYOR COVER L 30L
搬送カバー Ｌ ３０ Ｌ
1
21
#01
E1166-729-000 CONVEYOR COVER R 30L
搬送カバー Ｒ ３０ Ｌ
1
22
#02
E1167-729-000 CONVEYOR COVER L 30E
搬送カバー Ｌ ３０ Ｅ
1
23
#02
E1168-729-000 CONVEYOR COVER R 30E
搬送カバー Ｒ ３０ Ｅ
1
24
#01
E1471-173-000 BUCKLE HINGE
バックル ヒンジ
4
25
#01
SL-6030892-TN SCREW
座金付き六角穴ボルト
8
26
#02
E1471-173-000 BUCKLE HINGE
バックル ヒンジ
6
27
#02
SL-6030892-TN SCREW
座金付き六角穴ボルト
12
28
#01
E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
4
29
#01
E1187-725-000 CONVEYOR COVER STOPPER(CE)
搬送カバーストッパ（ＣＥ）
4
30
#01
SL-6031092-TN SCREW
座金付き六角穴ボルト
8
31
#02
E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
6
32
#02
E1187-725-000 CONVEYOR COVER STOPPER(CE)
搬送カバーストッパ（ＣＥ）
6
33
#02
SL-6031092-TN SCREW
座金付き六角穴ボルト
12
- 21 -

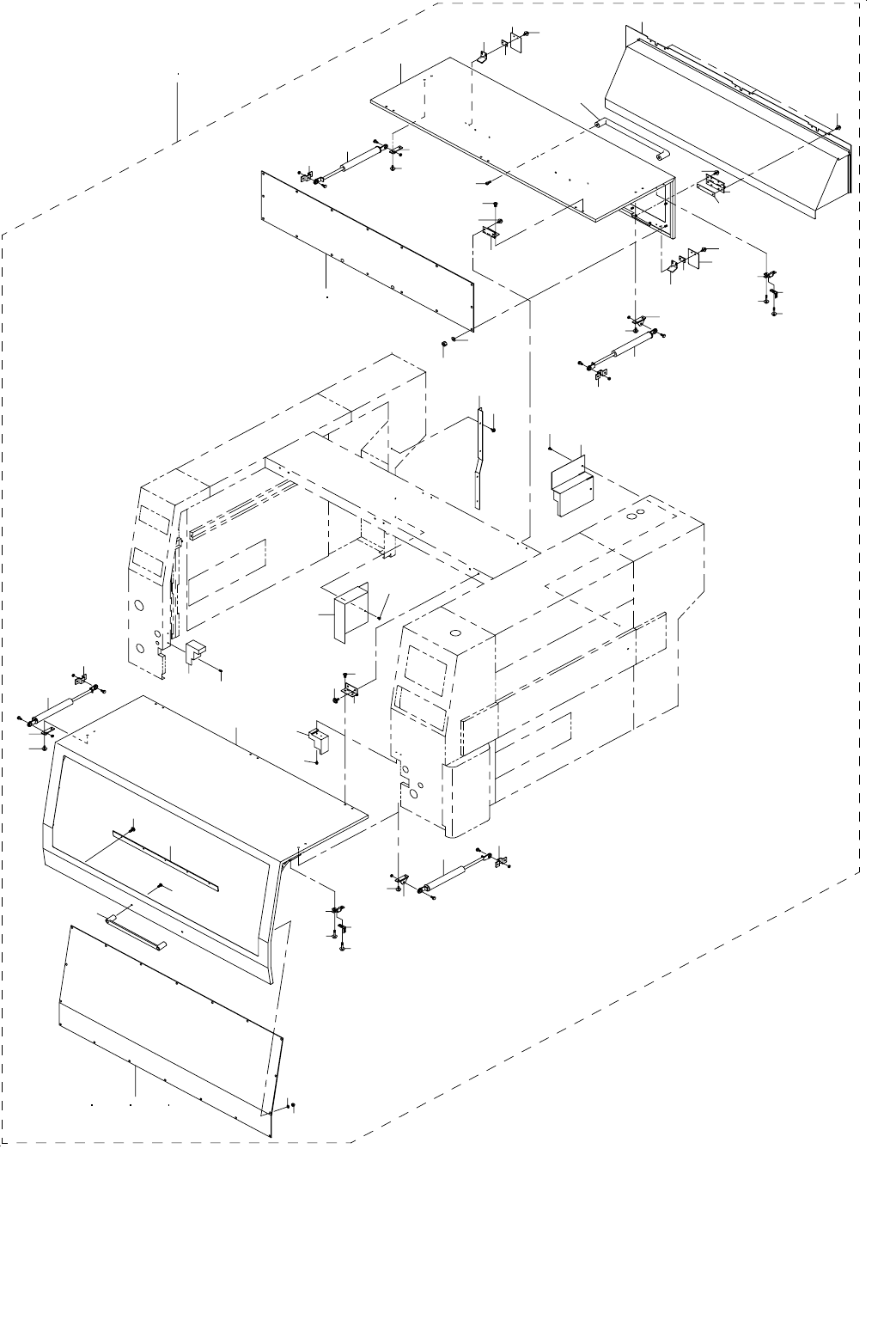

11.COVER COMPONENTS (3)
カバー関係（３）
21
40
6
30
15
16
13
12
3
15
14
13
12
7
14
9
8
4
41 55 56
5
18
19
17
42
35
31
27
25
28
26
35
36
38
37
32
33
34
34
29
37
38
36
1
2
28
26
27
22
20
11
45
39
40
25
50
10
43
44
43
44
23
24
46
47
52
48
49
54
53
39
51
