- 56 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 WP-0841601- SC ATC OPEN SENSOR (L) ASM. ＡＴＣ ＯＰＥＮ センサ（Ｌ）組 1 2 NM-6080003-SC ATC CLOSE SENSOR (L) ASM. ＡＴＣ ＣＬＯＳＥ センサ（Ｌ）組 1 3 E3540-729- 0A0 ATC UNIT 30 ASM. ＡＴＣ ユニ…
- 55 -

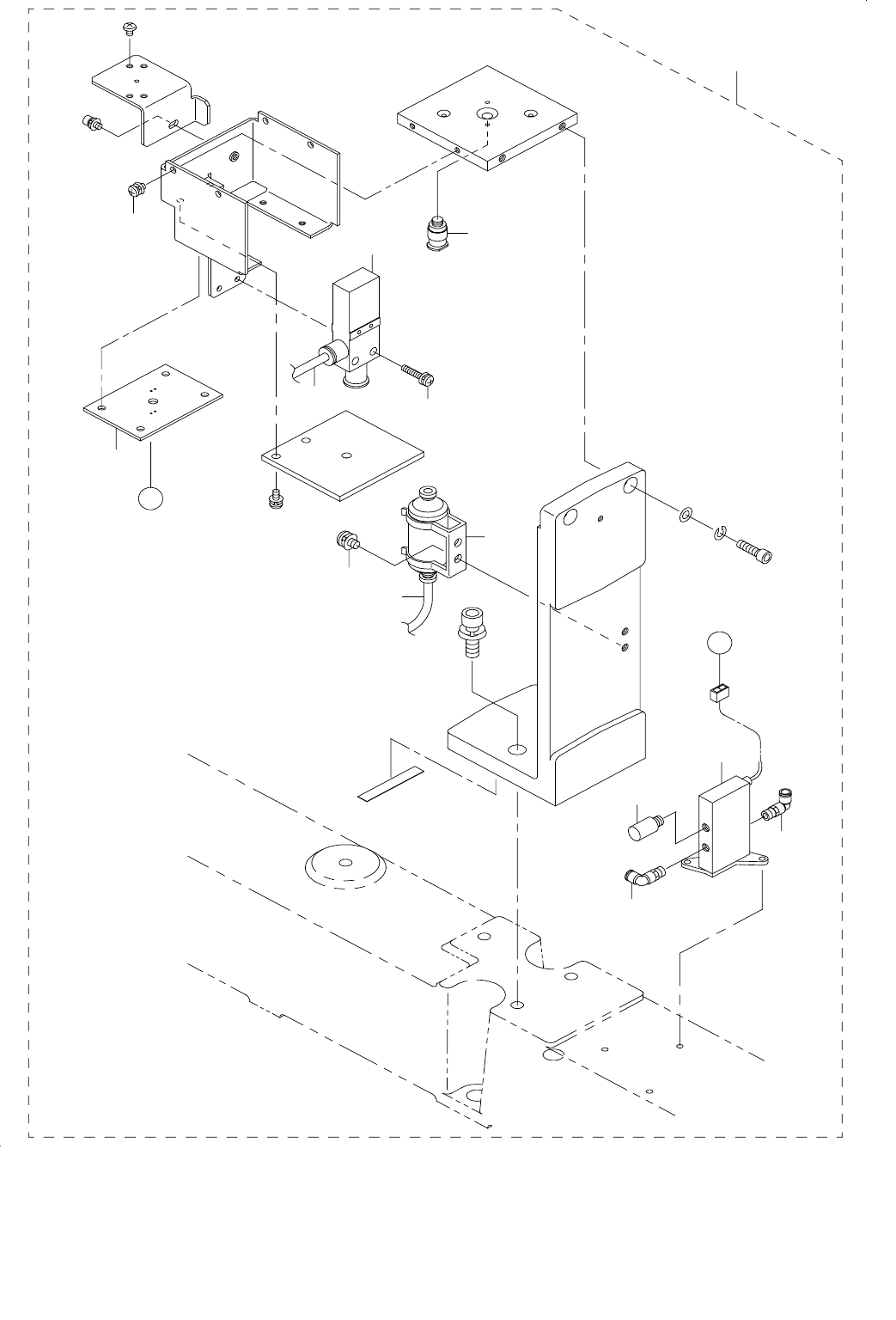

28.ATC COMPONENTS
ＡＴＣ 関係
5
6
7
8
7
9
11
12
13
13
14
14
15
15
16
17
4
18
21
30
24
25
24
25
24
25
25
24
26
28
29
20
19
A
A
22
12
8
3
23
1
2
10
10
11
27
29
- 56 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 WP-0841601-SC ATC OPEN SENSOR (L) ASM.
ＡＴＣ ＯＰＥＮ センサ（Ｌ）組
1
2 NM-6080003-SC ATC CLOSE SENSOR (L) ASM.
ＡＴＣ ＣＬＯＳＥ センサ（Ｌ）組
1
3 E3540-729-0A0 ATC UNIT 30 ASM.
ＡＴＣ ユニト３０組
2
4 E3564-729-000 ATC SPACER RUBBER
ＡＴＣ スペーサゴム
(1)
5 E3541-729-000 ATC BASE 30
ＡＴＣ ベース３０
(1)
6 SL-6051092-TN SCREW
座金付き六角穴ボルト
(4)
7 E3523-729-000 THRUST WASHER S
スラストワッシャー Ｓ
(12)
8 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
9 E3565-729-000 SLIDE PLATE 30P
スライドプレート３０ Ｐ
(1)
10 E3566-729-000 OUTER SUPPORT PLATE 30
アウタサポートプレート３０
(2)
11 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ ３ Ｌ ＝５
(14)
12 E3527-729-000 GUIDE SPACER
ガイドスペーサ
(2)
13 E3404-700-000 THRUST WASHER
スラストワッシャー
(6)
14 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(2)
15 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
16 B2107-816-000 WASHER
ロッド座金
(1)
17 GLA-02335000 CLAMP WASHER
クランプワッシャー
(1)
18 E3528-729-000 ATC JOINT
ＡＴＣ ジョイント
(1)
19 PA-1601004-00 AIR CYLINDER
エアシリンダ
(1)
20 SL-6044592-TN SCREW
座金付き六角穴ボルト
(2)
21 PC-0105070-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(2)
22 E3515-729-000 ATC LABEL A
ＡＴＣ ラベル Ａ
(1)
23 E5172-729-000 ATC SENSOR (L) CABLE ASM.
ＡＴＣ センサ（Ｌ）ケ−ブル組
1
24 HX-0029400-00 FIXED BASE
固定ベース
5
25 SM-4040601-SN SCREW M4 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
5
26 E3516-729-000 ATC LABEL B
ＡＴＣ ラベル Ｂ
1
27 E5111-729-000 CHIP BOX STAY L (30)
チップ ＢＯＸ ステイ Ｌ（３０）
1
28 E5112-729-000 CHIP BOX STAY R (30)
チップ ＢＯＸ ステイ Ｒ（３０）
1
29 SL-6061492-TN SCREW
座金付き六角穴ボルト
4
30 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
- 57 -

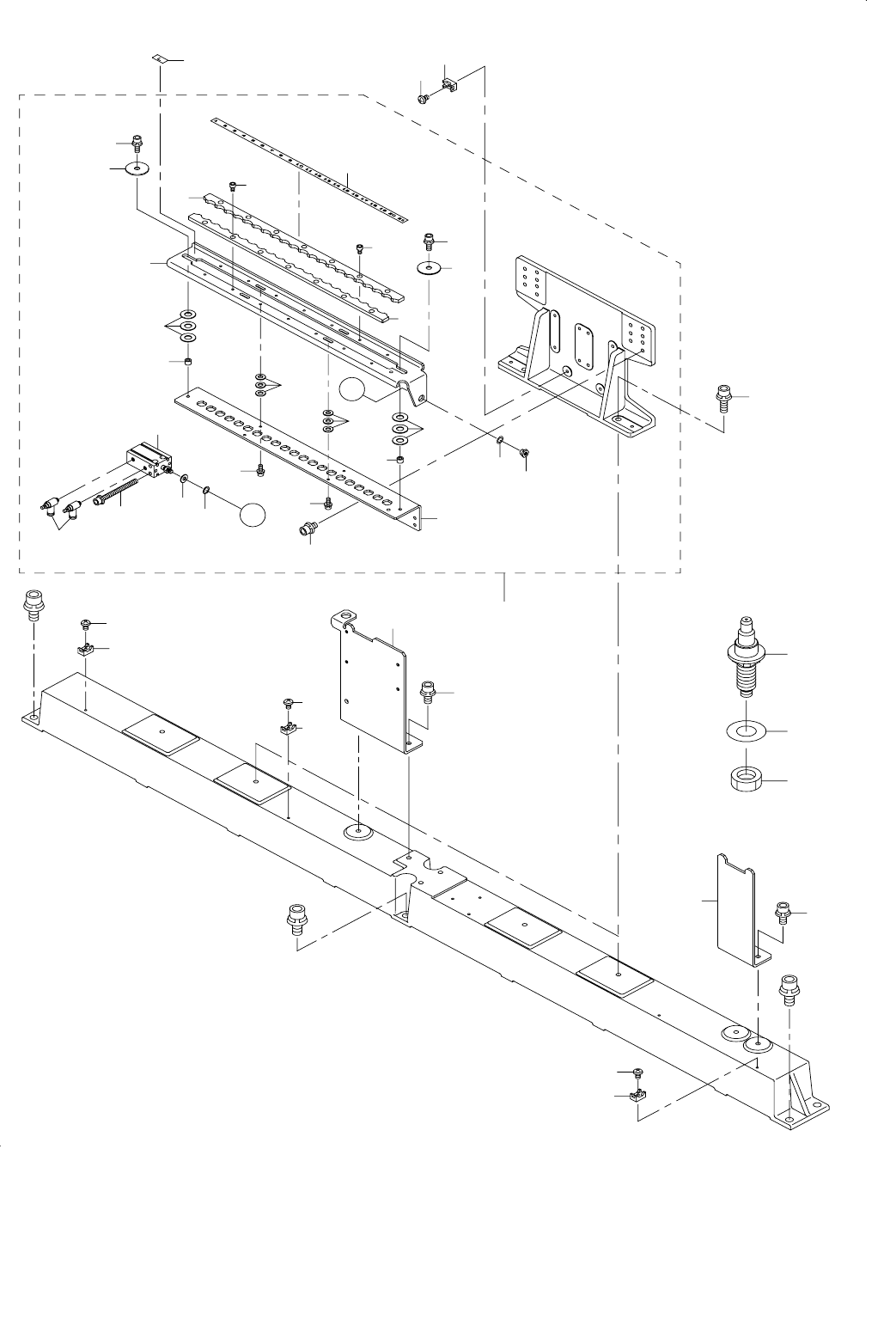

29.CAL BLOCK COMPONENTS
