- 107 - 56. SOT DIRECTION INSPECTION COMPONENTS ＳＯＴ 方向検査関係 2 3 4 6 5 7 1
- 106 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E6071-729-0A0 FPI 30F ASM.
ＦＰＩ ３０ Ｆ 組
1
2 E6063-729-0A0 FPI BRACKET L30 ASM.
ＦＰＩ ブラケット Ｌ ３０組
(1)
3 E6063-729-000 FPI BRACKET L30
ＦＰＩ ブラケット Ｌ ３０
(1)
4 E6065-729-000 FPI COVER B30
ＦＰＩ カバー Ｂ ３０
(1)
5 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(4)
6 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(2)
7 E6066-729-0A0 FPI COVER U30 ASM.
ＦＰＩ カバー Ｕ ３０組
(1)
8 E6066-729-000 FPI COVER U30
ＦＰＩ カバー Ｕ ３０
(1)
9 E6067-729-000 FPI PLATE 30
ＦＰＩ プレート３０
(1)
10 SM-6030402-TN SCREW
六角穴付きボルト
(2)
11 E6068-729-000 HARNESS CLAMP
ハーネスクランプ
(3)
12 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(3)
13 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ 基板組
(3)
14 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(6)
15 E2143-715-000 TIMER SPACER A
タイマ スペーサ Ａ
(6)
16 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワッシャ
(6)
17 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
18 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(3)
19 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ 絶縁シート
(0.15)
20 E6064-729-0A0 FPI BRACKET R30 ASM.
ＦＰＩ ブラケット Ｒ ３０組
(1)
21 E6064-729-000 FPI BRACKET R30
ＦＰＩ ブラケット Ｒ ３０
(1)
22 E6065-729-000 FPI COVER B30
ＦＰＩ カバー Ｂ ３０
(1)
23 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(4)
24 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(2)
25 E6066-729-0A0 FPI COVER U30 ASM.
ＦＰＩ カバー Ｕ ３０組
(1)
26 E6066-729-000 FPI COVER U30
ＦＰＩ カバー Ｕ ３０
(1)
27 E6067-729-000 FPI PLATE 30
ＦＰＩ プレート３０
(1)
28 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(2)
29 E6068-729-000 HARNESS CLAMP
ハーネスクランプ
(3)
30 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(3)
31 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ キバン組
(3)
32 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(6)
33 E2143-715-000 TIMER SPACER A
タイマ スペーサ Ａ
(6)
34 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワッシャ
(6)
35 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
36 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(3)
37 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ 絶縁シート
(0.15)
38 E6069-729-000 FPI SIDE BRACKET L30
ＦＰＩ サイドブラケット Ｌ ３０
(1)
39 E6070-729-000 FPI SIDE BRACKET R30
ＦＰＩ サイドブラケット Ｒ ３０
(1)
40 E6071-729-000 FPI CENTER BRACKET 30
ＦＰＩ センターブラケット３０
(1)
41 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
42 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
43 E6072-729-0A0 PFI CONTROL BOARD BRACKET ASM.
ＦＰＩ 制御基板ブラケット組
(1)
44 E6072-729-000 PFI CONTROL BOARD BRACKET
ＦＰＩ 制御基板ブラケット
(1)
45 E8628-729-0A0 FPI CONTROL BOARD ASM.
ＦＰＩ 制御基板組
(1)
46 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
47 E6076-729-000 FPI BORAD DUST COVER 30
ＦＰＩ 基板ダストカバー ３０
(2)
48 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(4)
49 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.4)
50 E6071-729-0B0 FPI 30R ASM.
ＦＰＩ ３０ Ｒ 組
1
51 E6063-729-0A0 FPI BRACKET L30 ASM.
ＦＰＩ ブラケット Ｌ ３０組
(1)
52 E6063-729-000 FPI BRACKET L30
ＦＰＩ ブラケット Ｌ ３０
(1)
53 E6065-729-000 FPI COVER B30
ＦＰＩ カバー Ｂ ３０
(1)
54 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(4)
55 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(2)
56 E6066-729-0A0 FPI COVER U30 ASM.
ＦＰＩ カバー Ｕ ３０組
(1)
57 E6066-729-000 FPI COVER U30
ＦＰＩ カバー Ｕ ３０
(1)
58 E6067-729-000 FPI PLATE 30
ＦＰＩ プレート３０
(1)
59 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(2)
60 E6068-729-000 HARNESS CLAMP
ハーネスクランプ
(3)
61 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(3)
62 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ キバン組
(3)
63 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(6)
64 E2143-715-000 TIMER SPACER A
タイマ スペーサ Ａ
(6)
65 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワッシャ
(6)
66 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
67 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(3)
68 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ 絶縁シート
(0.15)
69 E6064-729-0A0 FPI BRACKET R30 ASM.
ＦＰＩ ブラケット Ｒ ３０組
(1)
70 E6064-729-000 FPI BRACKET R30
ＦＰＩ ブラケット Ｒ ３０
(1)
71 E6065-729-000 FPI COVER 30
ＦＰＩ カバー Ｂ ３０
(1)
72 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(4)
73 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(2)
74 E6066-729-0A0 FPI COVER U30 ASM.
ＦＰＩ カバー Ｕ ３０組
(1)
75 E6066-729-000 FPI COVER U30
ＦＰＩ カバー Ｕ ３０
(1)
76 E6067-729-000 FPI PLATE 30
ＦＰＩ プレート３０
(1)
77 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(2)
78 E6068-729-000 HARNESS CLAMP
ハーネスクランプ
(3)
79 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(3)
80 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ キバン組
(3)
81 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(6)
82 E2143-715-000 TIMER SPACER A
タイマ スペーサ Ａ
(6)
83 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワッシャ
(6)
84 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
85 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(3)
86 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ 絶縁シート
(0.15)
87 E6069-729-000 FPI SIDE BRACKET L30
ＦＰＩ サイドブラケット Ｌ ３０
(1)
88 E6070-729-000 FPI SIDE BRACKET R30
ＦＰＩ サイドブラケット Ｒ ３０
(1)
89 E6071-729-000 FPI CENTER BRACKET 30
ＦＰＩ センターブラケット３０
(1)
90 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
91 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
92 E6072-729-0A0 PFI CONTROL BOARD BRACKET ASM.
ＦＰＩ 制御基板ブラケット組
(1)
93 E6072-729-000 PFI CONTROL BOARD BRACKET
ＦＰＩ 制御基板ブラケット
(1)
94 E8628-729-0A0 FPI CONTROL BOARD ASM.
ＦＰＩ 制御基板組
(1)
95 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
96 E6076-729-000 FPI BORAD DUST COVER 30
ＦＰＩ 基板ダストカバー ３０
(2)
97 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(4)
98 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.4)
- 107 -

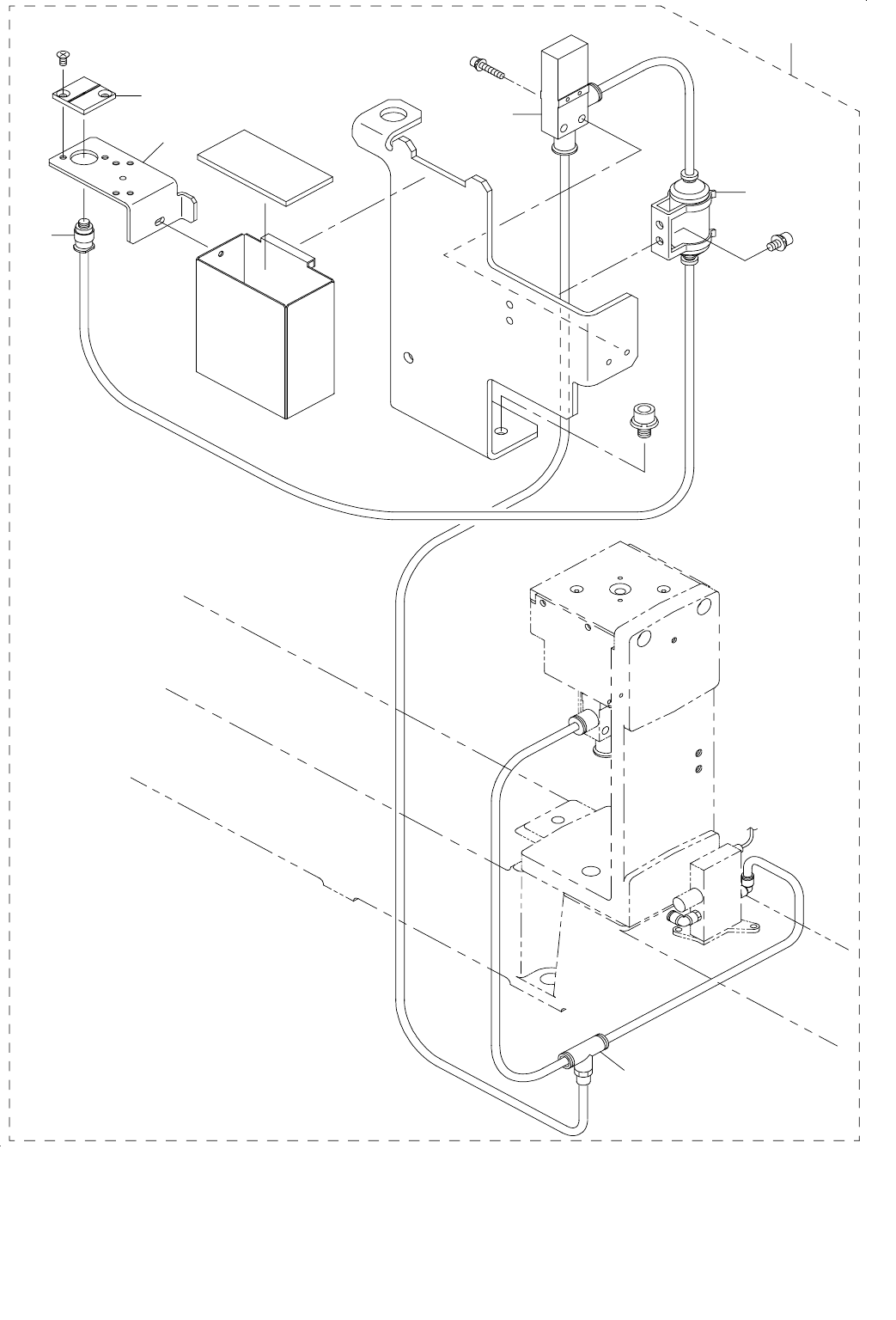

56.SOT DIRECTION INSPECTION COMPONENTS
ＳＯＴ 方向検査関係
2
3
4
6
5
7
1
- 108 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E5391-729-0A0 SOT DIRECTION INSPECTION ASM.
ＳＯＴ 検査台（３０）組
1
2 E5381-729-000 SOT DIRECTION INSPECTION
ＳＯＴ 検査台
(1)
3 E5392-729-000 CAL PEACE STAY (SOT30)
ＣＡＬ ピースステイ（ＳＯＴ ３０）
(1)
4 PJ-3010405-06 STRAIGHT
ストレート
(1)
5 PF-0100010-00 UNION FILTER
ユニオン フィルタ−
(1)
6 E3066-700-000 EJECTOR
エジェクタ
(1)
7 PJ-3050600-04 TEE
チ−ズ
(1)
