- 9 -
5. BASE FRAME ELECTRIC APPARATUS COMPONENTS (2)
ベースフレーム電装関係（２）
5
7
8
11
9
33
14
31
22
24
23
25
25
2
3
6
4
17
16
15
35
19
32
18
10
13
12
1
21
34
20
26
27
28
29
30
- 10 -
NOTE( 注記 ) #01....FOR IP-X BOARD ＩＰ − Ｘ 基板用
#02....FOR CE ＣＥ 用
#03....FOR EN ＥＮ 用
#04....FOR IMG-CPU BOARD ＩＭＧ − ＣＰＵ 基板用
#05....UNTIL MACHINE REV.E マシン ＲＥＶ．Ｅ まで
#06....AFTER MACHINE REV.F マシン ＲＥＶ．Ｆ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E1603-729-AB0 CONTROL UNIT(30) ASM.
コントロ−ルユニット（３０）組
1
2 E8601-729-0B0 SAFETY BOARD B ASM.
セーフティ基板 Ｂ 組
(1)
3 E8602-729-0C0 BASE-FEEDER BOARD ASM.
ＢＡＳＥ − ＦＥＥＤＥＲ 基板組（ＲＯＭ セット）
(1)
4 EA-9500B01-00 CABLE BAND
束線バンド
(3)
5 E8603-729-AB0 LIGHT CTRL BOARD AB ASM.
ＬＩＧＨＴ ＣＴＲＬ 基板 ＡＢ 組
(2)
6 E8607-729-0C0 I/O CTRL PWB ASM.
Ｉ ／ Ｏ ＣＴＲＬ 基板組（ＲＯＭ セット）
(1)
7
#04
E8608-729-0B0 IMG-CPU BOARD B ASM.
ＩＭＧ−ＣＰＵ基板Ｂ組
(1)
8
#01
E8630-729-AB0 IP-X BOARD B ASM.
ＩＰ−Ｘ基板Ｂ組
(1)
9 E9880-729-0A0 HDD ASM.(J)
ＨＤＤ 組）
1
10 E9657-729-000 SDRAM
ＳＤＲＡＭ
1
11 E9603-729-000 BUS BRIDGE BOARD
バスブリッジボ−ド
1
12 E9606-729-000 XMP(MAIN)
ＸＭＰ（メイン）
2
13 E9607-729-000 XMP(4SE/4ST)
ＸＭＰ（４ＳＥ／４ＳＴ）
2
14 E9609-729-000 MCM(4 SHAFT)
ＭＣＭ（４軸）
2
15 E9659-729-000 UPS
ＵＰＳ
1
16 E9620-729-000 XY 4 SHAFT DRIVER
ＸＹ ４軸ドライバ
1
17 E9621-729-000 YC 1 SHAFT DRIVER
ＹＣ １軸ドライバ
1
18 E9626-729-000 DRIVER(FOR 4 SHAFT MNLA)
Ｚθ ドライバ（４軸 ＭＮＬＡ 用）
4
19 HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
2
20 HX-0051900-00 FIXING BASE
固定ベース
25
21
#06
E8614-729-NA0 XMP RELAY BOARD ASM. (N)
ＸＭＰ 中継基板組（Ｎ）
1
22 E1650-729-000 MG SCALE BR
ＭＧ スケ−ル ＢＲ
1
23 SM-6051002-TN BOLT
六角穴ボルト
4
24 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
25 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
26
#02
E1649-729-000 BRANK PANEL B
ブランクパネル Ｂ
6
27
#02
SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ ３ Ｌ ＝１０
28
28 E9641-729-000 MAGNESCALE DETECTOR (30)
マグネスケ−ルディテクタ（３０）
1
29 E9641-729-B00 SENSOR HEAD (X 8M)
センサヘッド（Ｘ ８ Ｍ）
(2)
30 E9641-729-C00 SENSOR HEAD (Y 8M)
センサヘッド（Ｙ ８ Ｍ）
(2)
31 E9656-729-0A0 CPU BOARD ASM.
ＣＰＵ ボード組
1
32
#03
HX-0054500-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
1
33
#02
E9881-729-0A0 HDD ASM.(E)
ＨＤＤ 組（Ｅ）
1
34
#05
E8614-729-AA0 XMP RELAY BOARD A ASM.
ＸＭＰ 中継基板 Ａ 組
1
35 400-11120 UPS BATTERY
ＵＰＳ バッテリー
1
- 11 -

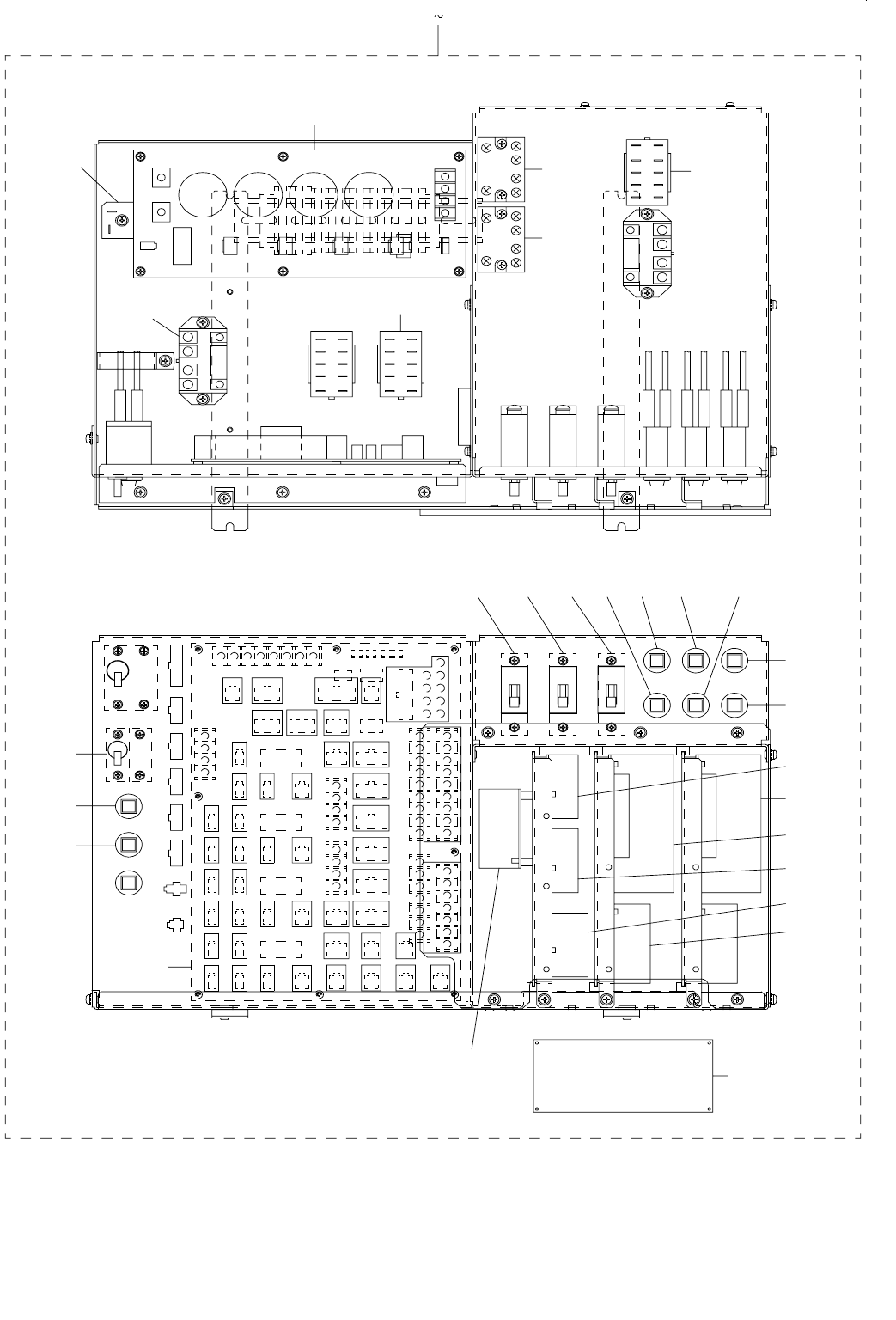

6. BASE FRAME ELECTRIC APPARATUS COMPONENTS (3)(NEW TYPE)
ベースフレーム電装関係（３）（新タイプ）
w
w
w
w
w
w
w
w
w
w
w
w
w
28
27
25
23
22
24
26
21
19
20
1812
8
9
10
11
30
32
34
29
31
6
5
7
13 14 16 15 17
1
2
w
w
w
wwww
w
w
w
w
w
w
w
ww
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
www
w
w
ww
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
ww
ww
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
w
34
33
