- 115 - 61. WIRING DIAGRAM (3) ＷＩＲＩＮＧ ＤＩＡＧＲＡＭ （３） C P I C 1-3B XMP0 (MAIN) P6 AXIS2-3 P10 AXIS6-7 1-3A 22 21 CN114 S6-23 S6-67 CN115 CN15 CN14 1-3B XMP PCB. 1-3B XMP0 (SUB) P10 AXIS12 -13 P10 AXIS14 -15 S7-12 13 S7-14 15…
- 114 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E9217-729-HA0 HOUR METER ASM.
アワーメータ組
1
2
#01
E9218-729-HA0 BREAKER INPUT CABLE ASM.
ブレーカ入力ケーブル組
1
3
#01
E9219-729-HA0 BRAKER OUTPUT CABLE ASM.
ブレーカ出力ケーブル組
1
4
#01
E9252-729-HA0 BASE FAN (L) ASM.
ベースファン（Ｌ）組
1
5
#01
E9254-729-HA0 BASE FAN (R) ASM.
ベースファン（Ｒ）組
1
6
#01
E9232-729-JA0 XL DRV POWER SOURCE CABLE ASM.
ＸＬ ＤＲＶ 電源ケーブル組
1
7
#01
E9233-729-JA0 XR DRV POWER SOURCE CABLE ASM.
ＸＲ ＤＲＶ 電源ケーブル組
1
8
#01
E9234-729-JA0 YL DRV POWER SOURCE CABLE ASM.
ＹＬ ＤＲＶ 電源ケーブル組
1
9
#01
E9235-729-JA0 YR DRV POWER SOURCE CABLE ASM.
ＹＲ ＤＲＶ 電源ケーブル組
1
10
#01
E9237-729-JA0 AC SERVO +15V CABLE ASM.
ＡＣ サーボ＋１５ Ｖ ケーブル組
1
11
#01
E9245-729-HA0 Z/THETA FAN ASM.
Ｚ ／ θ ファン組
1
12
#01
E9249-729-HA0 CTRL UNIT TOP FAN ASM.
ＣＴＲＬ ユニット ＴＯＰ ファン組
1
13
#01
E9220-729-HA0 MAIN SW OUTPUT CABLE ASM.
メイン ＳＷ 出力ケーブル組
1
14
#01
E9221-729-HA0 PWR ON LIGHT ASM.
ＰＷＲ ＯＮ ライト組
1
15
#01
E9222-729-HA0 PWR ON LIGHT RELAY CABLE ASM.
ＰＷＲ ＯＮ ライト中継ケ−ブル組
1
16
#01
E9238-729-JA0 AC SERVO FG CABLE ASM.
ＡＣ サーボ ＦＧ ケーブル組
1
17
#01
E9244-729-JA0 Z/THETA FAN RELAY CABLE ASM.
Ｚ ／ θ ファン中継ケ−ブル組
1
18
#01
E9246-729-JA0 XY FAN ASM.
ＸＹ ファン組
1
19
#01
E9248-729-JA0 TOP FAN RELAY CABLE ASM.
ＣＴＲＬ ユニット ＴＯＰ ファン中継ケ−ブル組
1
20
#01
E9251-729-JA0 BASE FAN L RELAY CABLE ASM.
ベースファン（Ｌ）中継ケ−ブル組
1
21
#01
E9253-729-JA0 BASE FAN R RELAY CABLE ASM.
ベースファン（Ｒ）中継ケ−ブル組
1
22
#01
E9247-729-HA0 YL MOTOR FAN ASM.
ＹＬ モータファン組
1
23
#01
E9250-729-HA0 YR MOTOR FAN ASM.
ＹＲ モータファン組
1
24
#01
E9297-729-JA0 POWER SOUSRCE CABLE ASM.
画像モニタ電源ケーブル組
1
25
#01
E9359-729-JA0 RELAY CABLE (FL) ASM.
カッタ電源（ＦＬ）中継ケ−ブル組
1
26
#01
E9361-729-JA0 RELAY CABLE (RL) ASM.
カッタ電源（ＲＬ）中継ケ−ブル組
1
27
#01
E9360-729-JA0 RELAY CABLE (FR) ASM.
カッタ電源（ＦＲ）中継ケ−ブル組
1
28
#01
E9362-729-JA0 RELAY CABLE (RR) ASM.
カッタ電源（ＲＲ）中継ケ−ブル組
1
29
#01
E9229-729-JA0 TF2 FG CABLE ASM.
ＴＦ ２ ＦＧ ケーブル組
1
- 115 -

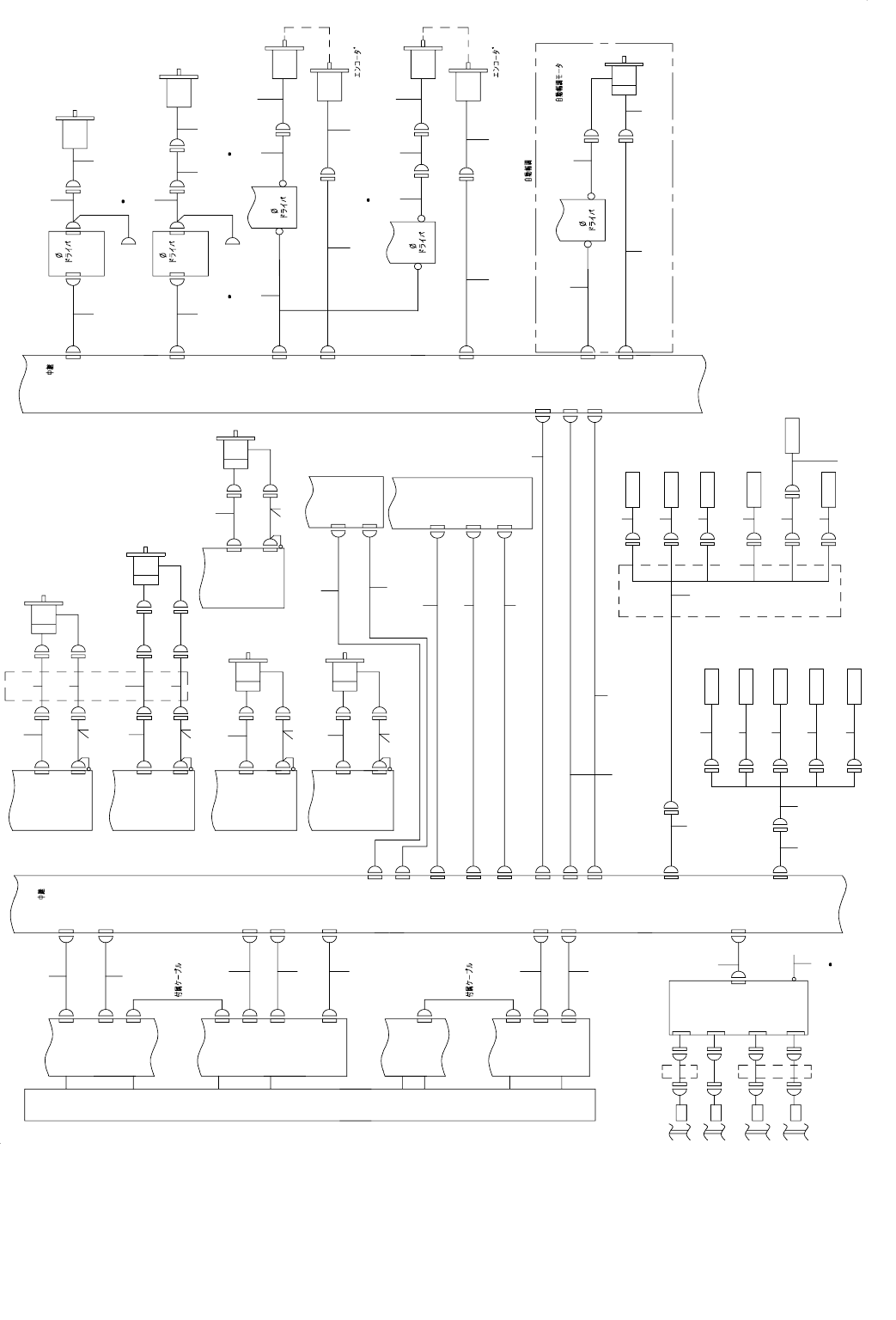

61.WIRING DIAGRAM (3)
ＷＩＲＩＮＧ ＤＩＡＧＲＡＭ（３）
C
P
I
C
1-3B
XMP0
(MAIN)
P6
AXIS2-3
P10
AXIS6-7
1-3A
2221
CN114
S6-23
S6-67 CN115
CN15
CN14
1-3B
XMP
PCB.
1-3B
XMP0
(SUB)
P10
AXIS12-13
P10
AXIS14-15
S7-1213
S7-1415
CN121
CN116-1
23 24
CN21
CN16-1
XL
YL
YR
MAGNE
SCALE
DETECTOR
XY-MA
30
TB2
9 10
CN110
CN10
3-2D
CN7
CN107
12
13
CN128
CN139
CN138
CN136
CN137
CN140
37
FEEDER LIMIT
SENSOR
TRAY LIMIT
SENSOR
YL ORG SENSOR
-YL LIMIT SENSOR
YR ORG SENSOR
36 34 35
CN6
CN106 CN127 CN130
CN131
CN132
11
55
Y CABLE BEAR
-XL LIMIT SENSOR
XL ORG SENSOR
+XL LIMIT SENSOR
CN108
CN18
29
CN103
CN3
CN2
CN102
CN1
CN101
25 26 27
XY-CN4
XY-CN3
XY-CN2
CN4
CN3
CN2
1-2C
XY SERVO
CPU
1-1C
YR-AXIS
DRIVER
CN6
CN7
YR-CN6
YR-CN7
1-1B
1-1B
YL-AXIS
DRIVER
XR-AXIS
DRIVER
CN7
CN6
CN7
CN6
YL-CN7
YL-CN6
XR-CN7
XR-CN6
CN164
CN163
4
YR-AXIS
YL-AXIS
CN161
CN162
3
XR-AXIS
CN157
CN160
CN156
CN159
CN155
CN158
2
52 54
XL-AXIS
DRIVER
1-1B
CN6
CN7
XL-CN6
XL-CN7
CN151
CN153
5351
CN154
CN152
1
XL-AXIS
5-2A
CN51
CN52
CN652
CN651
CN54
CN46
CN654
CN646
46
45
1-5C
50
CN660
CN659
5
OPTION( )
5
1-5B
CN50
CN45
CN650
CN645
41
20
40
18
43
49
48
CN657
CN658
BU UP MOTOR(L)
BU UP
(L)
1-3C
CN44
CN644
CN671
CN672 CN652
39
CN655
PWR
(1-5B)
CENT MOTOR(L)
47
19
42
5
CN1 CN2
CARRY
PCB.
38
5
14
6
15
7
16
8
17
44
33 31 32
XY CABLE BEAR
Y CABLE BEAR
72
CN645
71
CN45
73
5
1-5B
BU UP (R)
BU UP MOTOR(R)
74
PWR
66
5
CENT MOTOR(R)
67 76
CN1
(1-5B)
CN2
69
68
70
77
-XR LIMIT SENSOR
XR ORG SENSOR
+XR LIMIT SENSOR
62 63 65
64
28
CN109
CN19
CN651
CN51
CN4
CN5
CPU
CN3
XC SERVO
CN2
YC-AXIS
CN6
CN7
58
YL-AXIS
DRIVER
59
75
60
61
79
XR
CN16-1
78
CN22
CN23
XMP1
(MAIN)
56
XMP1
(SUB)
1-3A
57
1-3B
- 116 -
NOTE( 注記 ) #01....FOR USE IN JAPAN 日本用
#02....FOR CE ＣＥ 用
#03....FOR EN ＥＮ 用
#04....EXCEPT ZN ＺＮ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E9263-729-AA0 XL MOTOR ENC CABLE ASM.
ＸＬ モ−タ ＥＮＣ ケ−ブル組
1
2 E9264-729-AA0 XR MOTOR ENC CABLE ASM.
ＸＲ モ−タ ＥＮＣ ケ−ブル組
1
3 E9265-729-0A0 YL MOTOR ENC CABLE ASM.
ＹＬ モ−タ ＥＮＣ ケ−ブル組
1
4 E9266-729-AA0 YR MOTOR ENC CABLE ASM.
ＹＲ モ−タ ＥＮＣ ケ−ブル組
1
5 E9268-729-AA0 POWER SOURCE CABLE ASM.
ＸＬ モ−タ 電源ケーブル組
1
6 E9269-729-AA0 POWER SOURCE CABLE ASM.
ＸＲ モ−タ 電源ケーブル組
1
7 E9270-729-0A0 POWER SOURCE CABLE ASM.
ＹＬ モ−タ 電源ケーブル組
1
8 E9271-729-AA0 POWER SOURCE CABLE ASM.
ＹＲ モ−タ 電源ケーブル組
1
9
#01
E9277-729-AA0 MAGNET SCALE FG CABLE ASM.
マグネスケ−ル ＦＧ ケ−ブル組
1
10
#02
E9277-729-EA0 MAGNET SCALE FG CABLE ASM.
マグネスケール ＦＧ ケーブル組
1
11 E9278-729-AA0 X SHAFT LMT CABLE ASM.
Ｘ 軸 ＬＭＴ ケ−ブル組
1
12 E9279-729-0A0 Y SHAFT LMT CABLE ASM.
Ｙ 軸 ＬＭＴ ケ−ブル組
1
13 E9280-729-0A0 Y SHAFT LMT RELAY CABLE ASM.
Ｙ 軸 ＬＭＴ 中継ケ−ブル組
1
14
#03
E9268-729-JA0 POWER SOURCE CABLE ASM.
ＸＬ モータ 電源ケーブル組
1
15
#03
E9269-729-JA0 POWER SOURCE CABLE ASM.
ＸＲ モータ 電源ケーブル組
1
16
#03
E9270-729-HA0 POWER SOURCE CABLE ASM.
ＹＬ モータ 電源ケーブル組
1
17
#03
E9271-729-JA0 POWER SOURCE CABLE ASM.
ＹＲ モータ 電源ケーブル組
1
18
#03
E9426-729-JA0 BU MOTOR(L) RELAY CABLE ASM.
ＢＵ モータ（Ｌ）中継ケーブル組
1
19
#03
E9423-729-JA0 CENT MOTOR(L) RELAY CABLE ASM.
ＣＥＮＴ モータ（Ｌ）中継ケーブル組
1
20
#03
E9417-729-JA0 BU MOTOR PULSE CABLE ASM.
ＢＵ モータパルスケーブル組
1
21 E9711-729-000 MAIN 1(AXIS 2-3) CABLE
メイン１（ＡＸＩＳ ２−３）ケ−ブル
1
22 E9712-729-000 MAIN 1(AXIS 6-7) CABLE
メイン１（ＡＸＩＳ ６−７）ケ−ブル
1
23 E9713-729-000 SUB 1(AXIS 4-5) CABLE
サブ１（ＡＸＩＳ ４−５）ケ−ブル
1
24 E9714-729-000 SUB 1(AXIS 6-7) CABLE
サブ１（ＡＸＩＳ ６−７）ケ−ブル
1
25 E9717-729-A00 X MOTOR CTRL CABLE
Ｘ モ−タ ＣＴＲＬ ケ−ブル
1
26 E9718-729-A00 Y MOTOR CTRL CABLE
Ｙ モ−タ ＣＴＲＬ ケ−ブル
1
27 E9720-729-A00 XY MOTOR ALM CABLE
ＸＹ モ−タ ＡＬＭ ケ−ブル
1
28 E9722-729-A00 YC LMT CABLE
ＹＣ ＬＭＴ ケ−ブル
1
29 E9730-729-A00 CONVEYOR MOTOR CTRL CABLE(L)
搬送モ−タ ＣＴＲＬ ケ−ブル（Ｌ）
1
30 E9740-729-000 MAGNET SCALE I/F CABLE
マグネスケール Ｉ ／ Ｆ ケーブル
1
31 E9401-729-AA0 XL HOME POSITION SENSOR ASM.
ＸＬ 原点センサ組
1
32 E9402-729-AA0 XL MINUS LIMITER SENSOR ASM.
ＸＬ マイナスリミットセンサ組
1
33 E9403-729-AA0 XL PLUS LIMITER SENSOR ASM.
ＸＬ プラスリミットセンサ組
1
34 E9408-729-0A0 YL HOME POSITION SENSOR ASM.
ＹＬ 原点センサ組
1
35 E9409-729-0A0 YL MINUS LIMITER SENSOR ASM.
ＹＬ マイナスリミットセンサ組
1
36 E9411-729-AA0 YL PLUS LIMITER SENSOR ASM.
ＹＬ プラスリミットセンサ（ＦＥＥＤＥＲ）組
1
37 E9421-729-AA0 MOTOR PULSE CABLE ASM.
自動幅調モ−タパルスケ−ブル組
1
38 E9412-729-0A0 YR HOME POSITION SENSOR ASM.
ＹＲ 原点センサ組
1
39 E9415-729-AA0 CENT MOTOR(L) PULSE CABLE ASM.
ＣＥＮＴ モ−タ（Ｌ）パルスケ−ブル組
1
40 E9417-729-AA0 BU MOTOR PULSE CABLE ASM.
ＢＵ モ−タパルスケ−ブル組
1
41 E9418-729-AA0 BU ENC (L) RELAY CABLE ASM.
ＢＵ ＥＮＣ（Ｌ）中継ケ−ブル組
1
42 E9423-729-AA0 CENT MOTOR(L) RELAY CABLE ASM.
ＣＥＮＴ モ−タ（Ｌ）中継ケ−ブル組
1
43 E9426-729-AA0 BU MOTOR (L) RELAY CABLE ASM.
ＢＵ モ−タ（Ｌ）中継ケ−ブル組
1
44
#04
E9429-729-AA0 MOTOR RELAY CABLE ASM.
自動幅調モ−タ中継ケ−ブル組
1
45 E9420-729-AA0 WIDTH ADJUST ENC CABLE ASM.
自動幅調 ＥＮＣ ケ−ブル組
1
46
#04
E9421-729-AA0 MOTOR PULSE CABLE ASM.
自動幅調モ−タパルスケ−ブル組
1
47 E9431-729-AA0 CENT MOTOR ASM.
ＣＥＮＴ モ−タ組
1
48 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ 組
1
49 E9432-729-0A0 BU MOTOR ASM.
ＢＵ モ−タ組
1
50 E9434-729-0A0 WIDTH ADJUST MOTOR ASM.
自動幅調モ−タ組
1
51 E9301-729-AA0 XL ENC CABLE ASM.
ＸＬ ＥＮＣ ケ−ブル（Ｙ ベア）組
1
52 E9302-729-AA0 XR ENC CABLE ASM.
ＸＲ ＥＮＣ ケ−ブル（Ｙ ベア）組
1
53 E9303-729-AA0 XL POWER CABLE ASM.
ＸＬ 電源ケ−ブル（Ｙ ベア）組
1
54 E9304-729-AA0 XR POWER CABLE ASM.
ＸＲ 電源ケ−ブル（Ｙ ベア）組
1
55 E9307-729-AA0 X AXIS LMT CABLE ASM.
Ｘ 軸 ＬＭＴ ケ−ブル（Ｙ ベア）組
1
56 E9715-729-A00 SUB 2(AXIS 4-5) CABLE
サブ２（ＡＸＩＳ ４−５）ケ−ブル
1
57 E9716-729-A00 SUB 2(AXIS 6-7) CABLE
サブ２（ＡＸＩＳ ６−７）ケ−ブル
1
58 E9267-729-AA0 YC MOTOR ENC CABLE ASM.
ＹＣ モ−タ ＥＮＣ ケ−ブル組
1
59 E9272-729-AA0 POWER SOURCE CABLE ASM.
ＹＣ モ−タ 電源ケ−ブル組
1
60 E9719-729-A00 YC MOTOR CTRL CABLE
ＹＣ モ−タ ＣＴＲＬ ケ−ブル
1
61 E9721-729-A00 YC MOTOR ALM CABLE
ＹＣ モ−タ ＡＬＭ ケ−ブル
1
62 E9407-729-AA0 XR PLUS LIMITER SENSOR ASM.
ＸＲ プラスリミットセンサ組
1
63 E9404-729-AA0 XR RELAY CABLE ASM.
ＸＲ 原点センサ中継ケ−ブル組
1
64 E9405-729-AA0 XR HOME POSITION SENSOR ASM.
ＸＲ 原点センサ組
1
65 E9406-729-AA0 XR MINUS LIMITER SENSOR ASM.
ＸＲ マイナスリミットセンサ組
1
66 E9416-729-AA0 CENT MOTOR(R) PULSE CABLE ASM.
ＣＥＮＴ モ−タ（Ｒ）パルスケ−ブル組
1
67 E9424-729-AA0 CENT MOTOR(R) RELAY CABLE ASM.
ＣＥＮＴ モ−タ（Ｒ）中継ケ−ブル組
1
68 E9425-729-AA0 MOTOR (R) FLEXIBLE CABLE ASM.
ＣＥＮＴ モ−タ（Ｒ）フレキシブルケ−ブル組
1
69 E9431-729-AA0 CENT MOTOR ASM.
ＣＥＮＴ モ−タ組
1
70 E9427-729-AA0 BU MOTOR (R) RELAY CABLE ASM.
ＢＵ モ−タ（Ｒ）中継ケ−ブル組
1
71 E9428-729-AA0 MOTOR (R) FLEXIBLE CABLE ASM.
ＢＵ モ−タ（Ｒ）フレキシブルケ−ブル組
1
72 E9432-729-0A0 BU MOTOR ASM.
ＢＵ モ−タ組
1
73 E9419-729-AA0 BU ENC (R) RELAY CABLE ASM.
ＢＵ ＥＮＣ（Ｒ）中継ケ−ブル組
1
74 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ 組
1
75
#03
E9272-729-JA0 POWER SOURCE CABLE ASM.
ＹＣ モータ 電源ケーブル組
1
76
#03
E9424-729-JA0 CENT MOTOR(R) RELAY CABLE ASM.
ＣＥＮＴ モータ（Ｒ）中継ケーブル組
1
77
#03
E9427-729-JA0 BU MOTOR(R) RELAY CABLE ASM.
ＢＵ モータ（Ｒ）中継ケーブル組
1
78 E9741-729-A00 SUB0(AXIS 8-9) CABLE
サブ０（ＡＸＩＳ ８−９）ケーブル
1
79 E9731-729-A00 CONVEYOR MOTOR CTRL CABLE(R)
搬送モ−タ ＣＴＲＬ ケ−ブル（Ｒ）
1
