- 105 - 55. FEEDER POSITION INDICATOR COMPONENTS フィーダポジションインジケー タ関係 42 46 63 64 32 33 41 90 45 42 91 62 31 20 21 22 23 24 25 26 27 28 30 29 34 35 36 68 43 44 38 47 47 48 48 49 1 50 51 52 53 54 66 55 56 57 58 59 67 61 60 …
- 104 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2145-721-000 CENTERING PIN
センタリングピン
1
2 E2145-721-A00 CENTERING PIN 3.9
センタリングピン ３．９
1
3 E2145-721-B00 CENTERING PIN 3.8
センタリングピン ３．８
1
4 E2145-721-C00 CENTERING PIN 3.7
センタリングピン ３．７
1
5 E2145-721-D00 CENTERING PIN 3.6
センタリングピン ３．６
1
6 E2145-721-E00 CENTERING PIN 3.5
センタリングピン ３．５
1
7 E2145-721-F00 CENTERING PIN 3.4
センタリングピン ３．４
1
8 E2145-721-G00 CENTERING PIN 3.3
センタリングピン ３．３
1
9 E2145-721-H00 CENTERING PIN 3.2
センタリングピン ３．２
1
10 E2145-721-J00 CENTERING PIN 3.1
センタリングピン ３．１
1
11 E2145-721-K00 CENTERING PIN 3.0
センタリングピン ３．０
1
12 E2145-721-L00 CENTERING PIN 2.9
センタリングピン ２．９
1
13 E2145-721-M00 CENTERING PIN 2.8
センタリングピン ２．８
1
14 E2145-721-N00 CENTERING PIN 2.7
センタリングピン ２．７
1
15 E2145-721-P00 CENTERING PIN 2.6
センタリングピン ２．６
1
16 E2145-721-R00 CENTERING PIN 2.5
センタリングピン ２．５
1
17 E2145-721-S00 CENTERING PIN 2.0
センタリングピン ２．０
1
18 E2145-721-T00 CENTERING PIN 1.9
センタリングピン １．９
1
19 E2145-721-U00 CENTERING PIN 1.8
センタリングピン １．８
1
20 E2021-715-0A0 BACK UP PIN ASM.
バックアップピン組
1
21 E2021-715-000 BACK UP PIN KE
バックアップピン ＫＥ
(1)
22 E2099-700-0A0 BACK UP BOSS ASM.
バックアップボス組
(1)
23 E2099-700-000 BACK UP BOSS
バックアップボス
(1)
24 E2100-700-000 BACK UP MAGNET
バックアップマグネット
(1)
25 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(1)
- 105 -

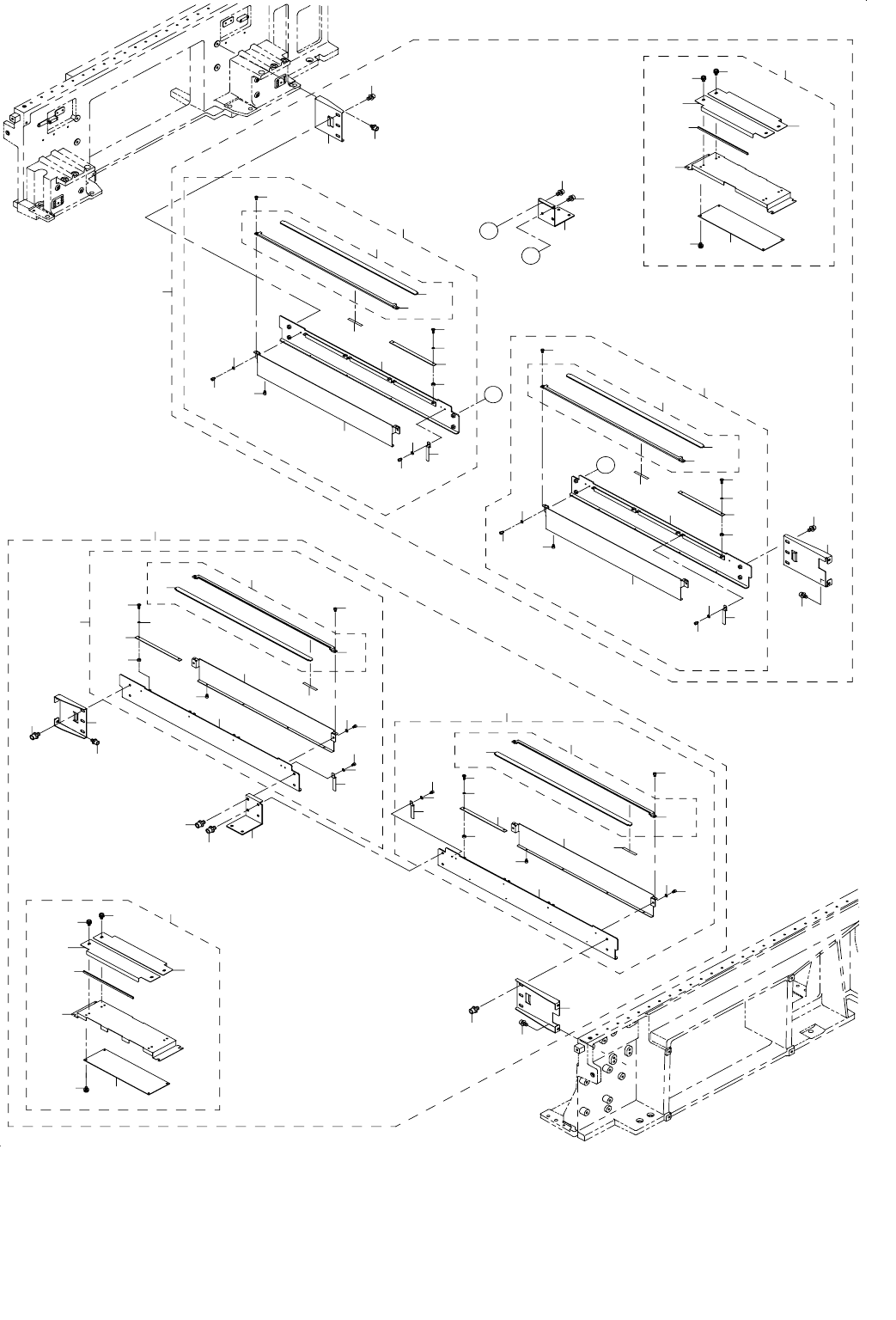

55.FEEDER POSITION INDICATOR COMPONENTS
フィーダポジションインジケータ関係
42
46
63
64
32
33
41
90
45
42
91
62
31
20
21
22
23
24
25
26
27
28
30
29
34
35
36
68
43
44
38
47
47
48
48
49
1
50
51
52
53
54
66
55
56
57
58
59
67
61
60
65
39
88
87
41
91
90
37
89
13
14
15
2
3
10
4
6
5
8
7
9
12
11
17
18
16
19
40
41
41
95
94
93
92
96
96
97
97
98
81
82
80
86
75
76
69
70
71
72
84
74
73
77
85
79
78
83
90
90
A
B
A
B
- 106 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E6071-729-0A0 FPI 30F ASM.
ＦＰＩ ３０ Ｆ 組
1
2 E6063-729-0A0 FPI BRACKET L30 ASM.
ＦＰＩ ブラケット Ｌ ３０組
(1)
3 E6063-729-000 FPI BRACKET L30
ＦＰＩ ブラケット Ｌ ３０
(1)
4 E6065-729-000 FPI COVER B30
ＦＰＩ カバー Ｂ ３０
(1)
5 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(4)
6 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(2)
7 E6066-729-0A0 FPI COVER U30 ASM.
ＦＰＩ カバー Ｕ ３０組
(1)
8 E6066-729-000 FPI COVER U30
ＦＰＩ カバー Ｕ ３０
(1)
9 E6067-729-000 FPI PLATE 30
ＦＰＩ プレート３０
(1)
10 SM-6030402-TN SCREW
六角穴付きボルト
(2)
11 E6068-729-000 HARNESS CLAMP
ハーネスクランプ
(3)
12 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(3)
13 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ 基板組
(3)
14 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(6)
15 E2143-715-000 TIMER SPACER A
タイマ スペーサ Ａ
(6)
16 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワッシャ
(6)
17 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
18 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(3)
19 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ 絶縁シート
(0.15)
20 E6064-729-0A0 FPI BRACKET R30 ASM.
ＦＰＩ ブラケット Ｒ ３０組
(1)
21 E6064-729-000 FPI BRACKET R30
ＦＰＩ ブラケット Ｒ ３０
(1)
22 E6065-729-000 FPI COVER B30
ＦＰＩ カバー Ｂ ３０
(1)
23 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(4)
24 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(2)
25 E6066-729-0A0 FPI COVER U30 ASM.
ＦＰＩ カバー Ｕ ３０組
(1)
26 E6066-729-000 FPI COVER U30
ＦＰＩ カバー Ｕ ３０
(1)
27 E6067-729-000 FPI PLATE 30
ＦＰＩ プレート３０
(1)
28 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(2)
29 E6068-729-000 HARNESS CLAMP
ハーネスクランプ
(3)
30 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(3)
31 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ キバン組
(3)
32 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(6)
33 E2143-715-000 TIMER SPACER A
タイマ スペーサ Ａ
(6)
34 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワッシャ
(6)
35 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
36 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(3)
37 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ 絶縁シート
(0.15)
38 E6069-729-000 FPI SIDE BRACKET L30
ＦＰＩ サイドブラケット Ｌ ３０
(1)
39 E6070-729-000 FPI SIDE BRACKET R30
ＦＰＩ サイドブラケット Ｒ ３０
(1)
40 E6071-729-000 FPI CENTER BRACKET 30
ＦＰＩ センターブラケット３０
(1)
41 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
42 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
43 E6072-729-0A0 PFI CONTROL BOARD BRACKET ASM.
ＦＰＩ 制御基板ブラケット組
(1)
44 E6072-729-000 PFI CONTROL BOARD BRACKET
ＦＰＩ 制御基板ブラケット
(1)
45 E8628-729-0A0 FPI CONTROL BOARD ASM.
ＦＰＩ 制御基板組
(1)
46 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
47 E6076-729-000 FPI BORAD DUST COVER 30
ＦＰＩ 基板ダストカバー ３０
(2)
48 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(4)
49 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.4)
50 E6071-729-0B0 FPI 30R ASM.
ＦＰＩ ３０ Ｒ 組
1
51 E6063-729-0A0 FPI BRACKET L30 ASM.
ＦＰＩ ブラケット Ｌ ３０組
(1)
52 E6063-729-000 FPI BRACKET L30
ＦＰＩ ブラケット Ｌ ３０
(1)
53 E6065-729-000 FPI COVER B30
ＦＰＩ カバー Ｂ ３０
(1)
54 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(4)
55 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(2)
56 E6066-729-0A0 FPI COVER U30 ASM.
ＦＰＩ カバー Ｕ ３０組
(1)
57 E6066-729-000 FPI COVER U30
ＦＰＩ カバー Ｕ ３０
(1)
58 E6067-729-000 FPI PLATE 30
ＦＰＩ プレート３０
(1)
59 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(2)
60 E6068-729-000 HARNESS CLAMP
ハーネスクランプ
(3)
61 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(3)
62 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ キバン組
(3)
63 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(6)
64 E2143-715-000 TIMER SPACER A
タイマ スペーサ Ａ
(6)
65 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワッシャ
(6)
66 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
67 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(3)
68 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ 絶縁シート
(0.15)
69 E6064-729-0A0 FPI BRACKET R30 ASM.
ＦＰＩ ブラケット Ｒ ３０組
(1)
70 E6064-729-000 FPI BRACKET R30
ＦＰＩ ブラケット Ｒ ３０
(1)
71 E6065-729-000 FPI COVER 30
ＦＰＩ カバー Ｂ ３０
(1)
72 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(4)
73 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(2)
74 E6066-729-0A0 FPI COVER U30 ASM.
ＦＰＩ カバー Ｕ ３０組
(1)
75 E6066-729-000 FPI COVER U30
ＦＰＩ カバー Ｕ ３０
(1)
76 E6067-729-000 FPI PLATE 30
ＦＰＩ プレート３０
(1)
77 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(2)
78 E6068-729-000 HARNESS CLAMP
ハーネスクランプ
(3)
79 SM-6030402-TN SCREW M3X4
六角穴付きボルト
(3)
80 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ キバン組
(3)
81 SM-5030801-SC SCREW M3X0.5 L=8
バインド小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(6)
82 E2143-715-000 TIMER SPACER A
タイマ スペーサ Ａ
(6)
83 E4901-760-000 POLY SLIDER THRUST WASHER
ポリスライダスラストワッシャ
(6)
84 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
85 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(3)
86 E6033-729-000 FPI INSULATION SHEET
ＦＰＩ 絶縁シート
(0.15)
87 E6069-729-000 FPI SIDE BRACKET L30
ＦＰＩ サイドブラケット Ｌ ３０
(1)
88 E6070-729-000 FPI SIDE BRACKET R30
ＦＰＩ サイドブラケット Ｒ ３０
(1)
89 E6071-729-000 FPI CENTER BRACKET 30
ＦＰＩ センターブラケット３０
(1)
90 SL-6061292-TN SCREW
座金付き六角穴ボルト
(8)
91 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
92 E6072-729-0A0 PFI CONTROL BOARD BRACKET ASM.
ＦＰＩ 制御基板ブラケット組
(1)
93 E6072-729-000 PFI CONTROL BOARD BRACKET
ＦＰＩ 制御基板ブラケット
(1)
94 E8628-729-0A0 FPI CONTROL BOARD ASM.
ＦＰＩ 制御基板組
(1)
95 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(4)
96 E6076-729-000 FPI BORAD DUST COVER 30
ＦＰＩ 基板ダストカバー ３０
(2)
97 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ ４ Ｌ ＝６
(4)
98 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.4)
