- 32 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 PF-0651070-00 PRESSURE GAUGE 圧力計 1 2 PJ-0460525-02 HOSE ELBOW ホ−ス エルボ 1 3 SL-6082092-TN BOLT 座金付き六角穴ボルト 2 4 PJ-3091200-03 MANIFOLD マニホールド 1 5 E1621-729-000 LOCK …
- 31 -

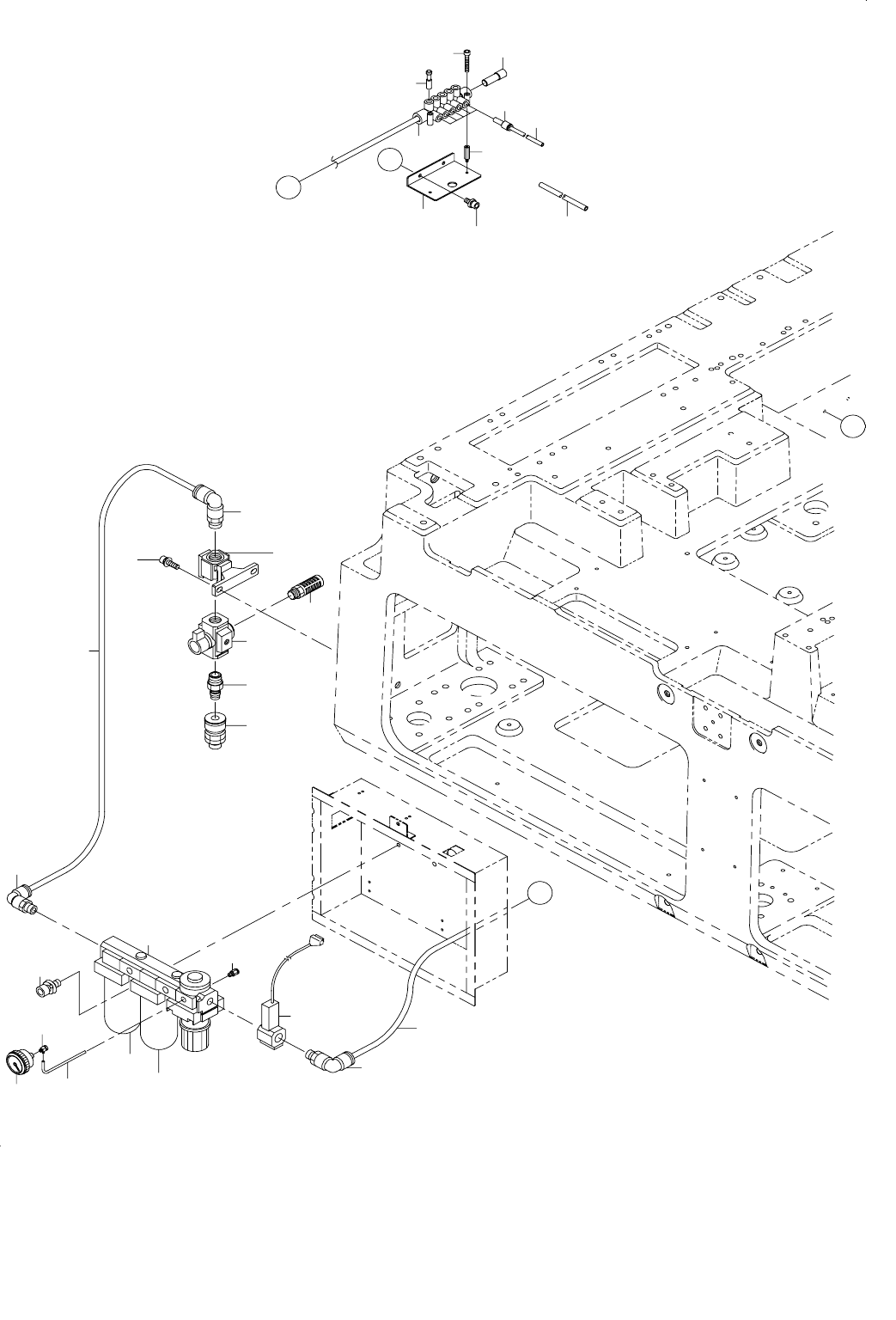

16.AIR COMPONENTS
エアー関係
16
4
5
6
7
9
10
11
13
14
8
1
2
19
19
15
3
12
18
A
A
B
15
17
21
20
22
23
27
28
26
24
25
B
- 32 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 PF-0651070-00 PRESSURE GAUGE
圧力計
1
2 PJ-0460525-02 HOSE ELBOW
ホ−ス エルボ
1
3 SL-6082092-TN BOLT
座金付き六角穴ボルト
2
4 PJ-3091200-03 MANIFOLD
マニホールド
1
5 E1621-729-000 LOCK UP VALVE BR
ロックアップバルブ ＢＲ
1
6 SL-6051292-TN BOLT
座金付き六角穴ボルト
2
7 HX-0033900-0A SPACER L=25
基板パーツ
2
8 SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝２５
2
9 PJ-0200000-03 PLUG ROUND 12
プラグ φ １２
1
10 PX-9500070-00 PLUG
プラグ
1
11 PJ-3010600-03 REDUCER
レデューサ
6
12 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
4
13 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
28
14 BT-0800501-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
24
15 BT-1200801-EF TUBE
チュ−ブ
5.2
16 E9403-725-0A0 PRESSURE SENSOR CABLE ASM.
減圧検知ケ−ブル組
1
17 PF-0553030-A0 AIR COMBINATION
エアコンビネーション
1
18 PJ-3010452-01 UNION
シ−ル付きハ−フユニオン φ ４ Ｘ １／４
1
19 PJ-3041253-01 ELBOW UNION
エルボユニオン
2
20 PF-9010060-00 FILTER ELEMENT
フィルタエレメント
1
21 PF-9010020-00 FILTER ELEMENT A
フィルタエレメント Ａ
1
22 PJ-0254000-02 PLUG
プラグ
1
23 PV-2054020-00 3-PORT VALVE
残圧抜き ３ポート弁
1
24 PF-9020040-A0 PIP ARRANGEMENT
Ｔ 形ブラケット付き配管アダプタ
1
25 SL-6082592-TN BOLT
座金付き六角穴ボルト
1
26 PX-0553010-00 SYRENSER
サイレンサ
1
27 PJ-3041654-01 ELBOW UNION
エルボユニオン
1
28 PJ-3090054-01 SOCKET
ソケット
1
- 33 -
17.X-Y COMPONENTS (1)
Ｘ−Ｙ関係（１）
2
3
2
3
17
18
16
8
8
9
9
10
10
10
10
13
12
11
9
9
11
12
13
14
15
A
4
5
6
6
7
28
29
24
23
26
31
4
A
22
7
19
30
25
5
21
20
27
1
1
