第1章 清扫 第 3 部
XP-242E 机械手册 3-1-2 Edition 1.0
1.2 空料盘排出箱的清扫(每 8 小时)
要点
料盘元件被贴装完后的空料盘，从机器上的指定位置排出。用户可准备一些纸板箱，以收集
排出的空料盘。
方法
请把空料盘排出箱从机器中拉出，清除掉空料盘。
第 3 部 第1章 清扫
Edition 1.0 3-1-3 XP-242E 机械手册
1.3 不良元件排出盒、不良元件排放盘的清扫 (每日)
要点
在影像处理时被判断为不良(NG)的元件，不贴装到电路板上而被排出到不良元件排放盒或
不良元件排放盘中。
备注) 当不良元件排放盘装满后，操作面板上会显示出警告的信息。请将排放盘中的不良元件清除掉。
方法
·将小型不良元件排出盒从机器上卸下来，把积在盒中的不良元件清除掉。
·将中型不良元件排放盘从机器上卸下来，把积在盒中的不良元件清除掉。
·将大型不良元件排放盘从机器后侧卸下来，把积在排放盘中的不良元件清除掉。
警告
操作前请务必按下[紧急停止]按钮，切断主电源。
XP2MC202S
第1章 清扫 第 3 部
XP-242E 机械手册 3-1-4 Edition 1.0
1.4 吸嘴内部的清扫 (每周)
要点
吸嘴用真空来吸取元件。因此，当大气中的灰尘和粘结剂等微小颗粒会成为容易吸附在吸嘴
内部，造成吸嘴堵塞的原因。
当吸嘴堵塞时，会引起吸元件的吸取率下降，所以当发现异常时或者定期地进行吸嘴内部的
清扫。

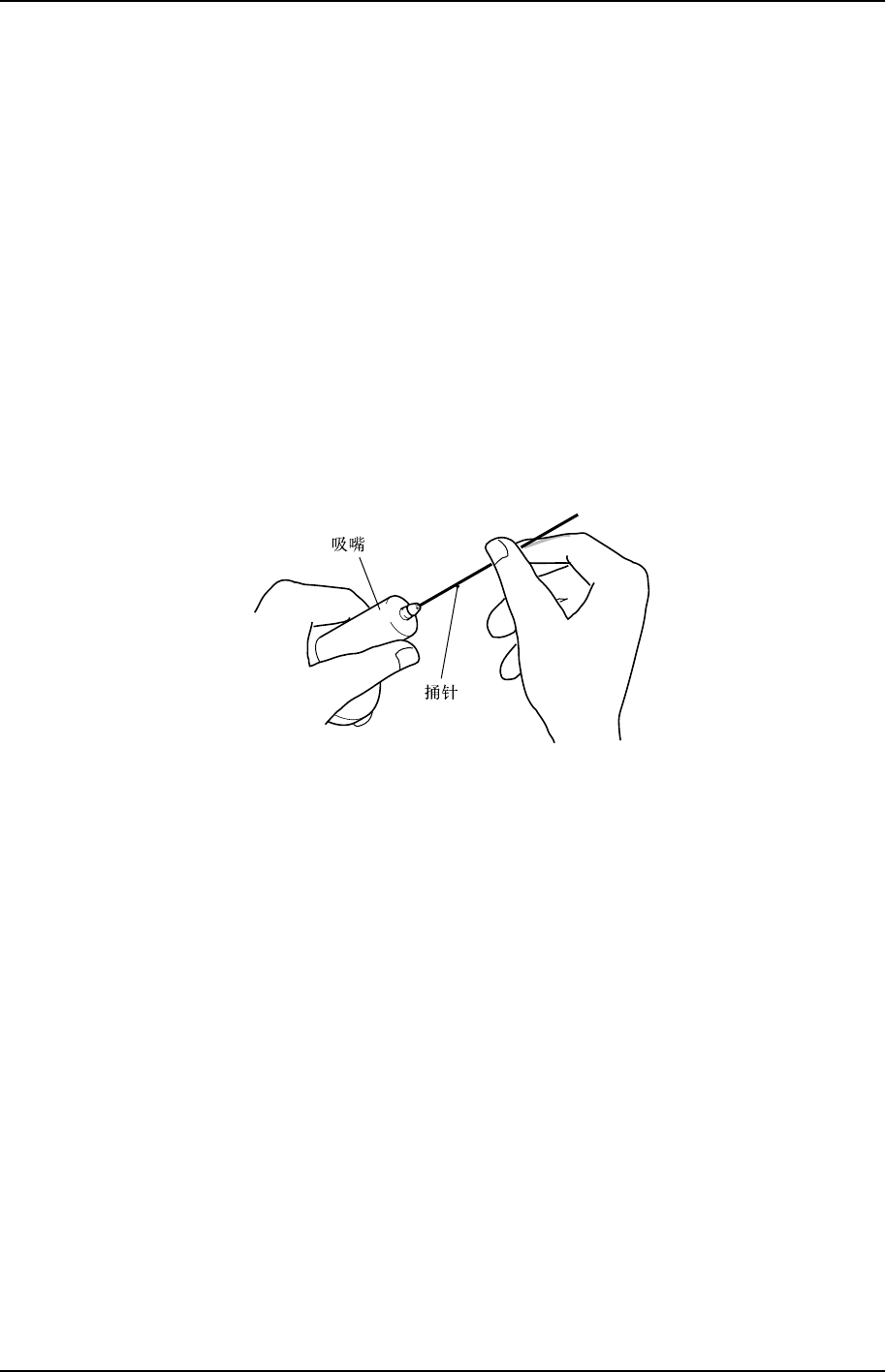

方法
请使用适当尺寸的捅针，排除吸嘴内的异物。
请用蘸过酒精的布擦拭吸嘴的前端进行清扫。
XP2ML003S
