第 5 部第3章 电源供应和变压器的接线
Edition 1.0 5-3-1 XP-242E 机械手册
3. 电源供应和变压器的接线
要点
根据外部供电电压进行机器内的变压器接线。
电源容量为 4.0KVA。
请一定接在具备容量高于该值的电源上。
方法
危险
请确认外部电源已被切断之后，再开始操作。

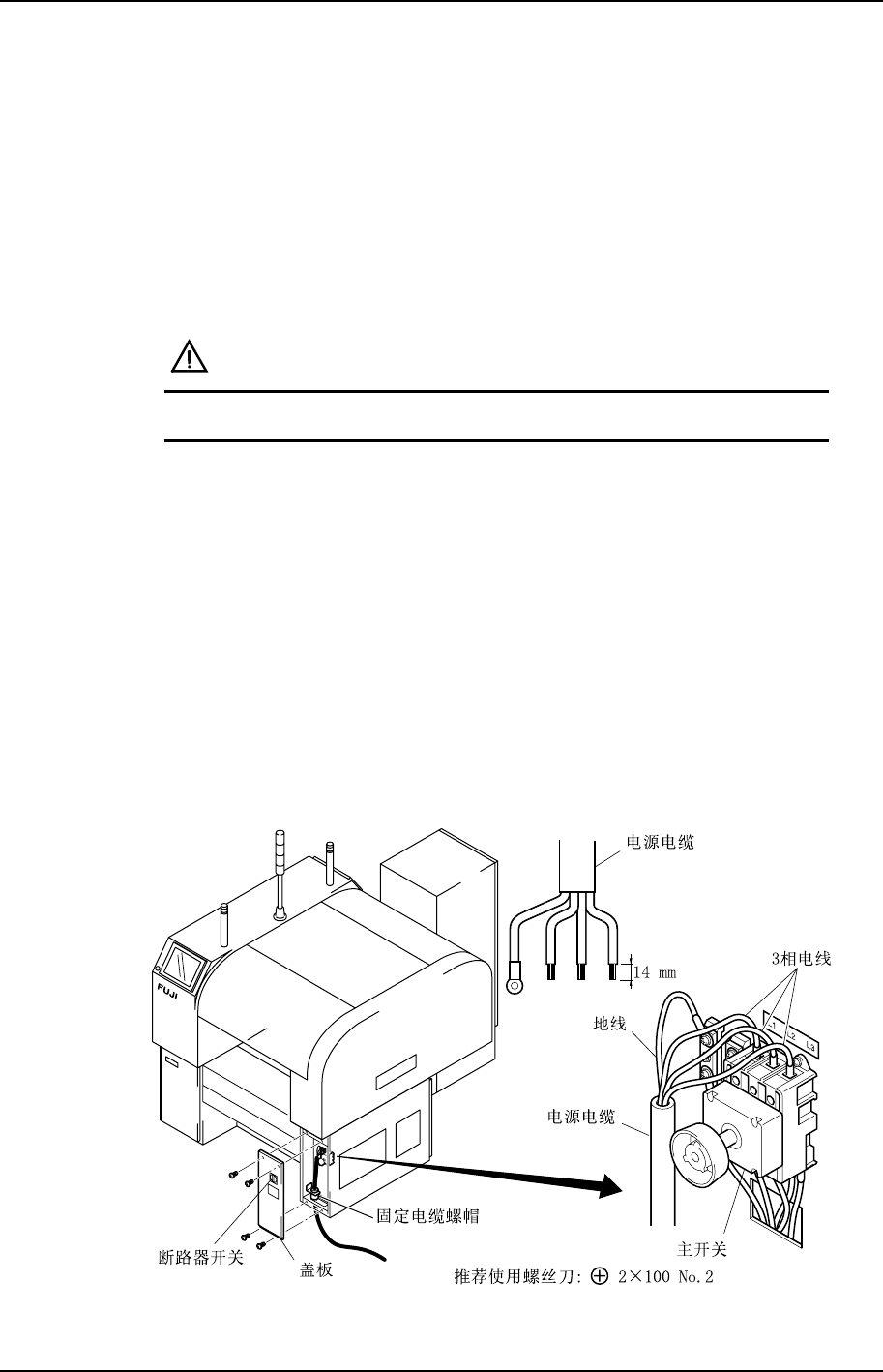

电源供应
1. 从机器前面(Side 1)取下 MFU。
2. 关闭总电源开关，卸下总电源开关部盖板的固定螺丝(4 处)，取下盖板。
注意) 总电源开关不放在 OFF 的位置上时不能取下盖板。
3. 将电源电线的从机器下面的电源投入口插入到总电源开关。
4. 将接地线接入专用的接线台。
5. 将主开关以规定转矩拧紧 3 相电线。
接线头螺钉的紧固转矩∶1.9N·m
注意) 请定期地拧紧接线头螺 钉。
6. 连接后，将电源电线用电源投入口的电线固定螺母把电源线固定好。
电线固定螺母的紧固扭矩∶7.5N·m
XP2MS202S
第3章 电源供应和变压器的接线 第 5 部
XP-242E 机械手册 5-3-2 Edition 1.0

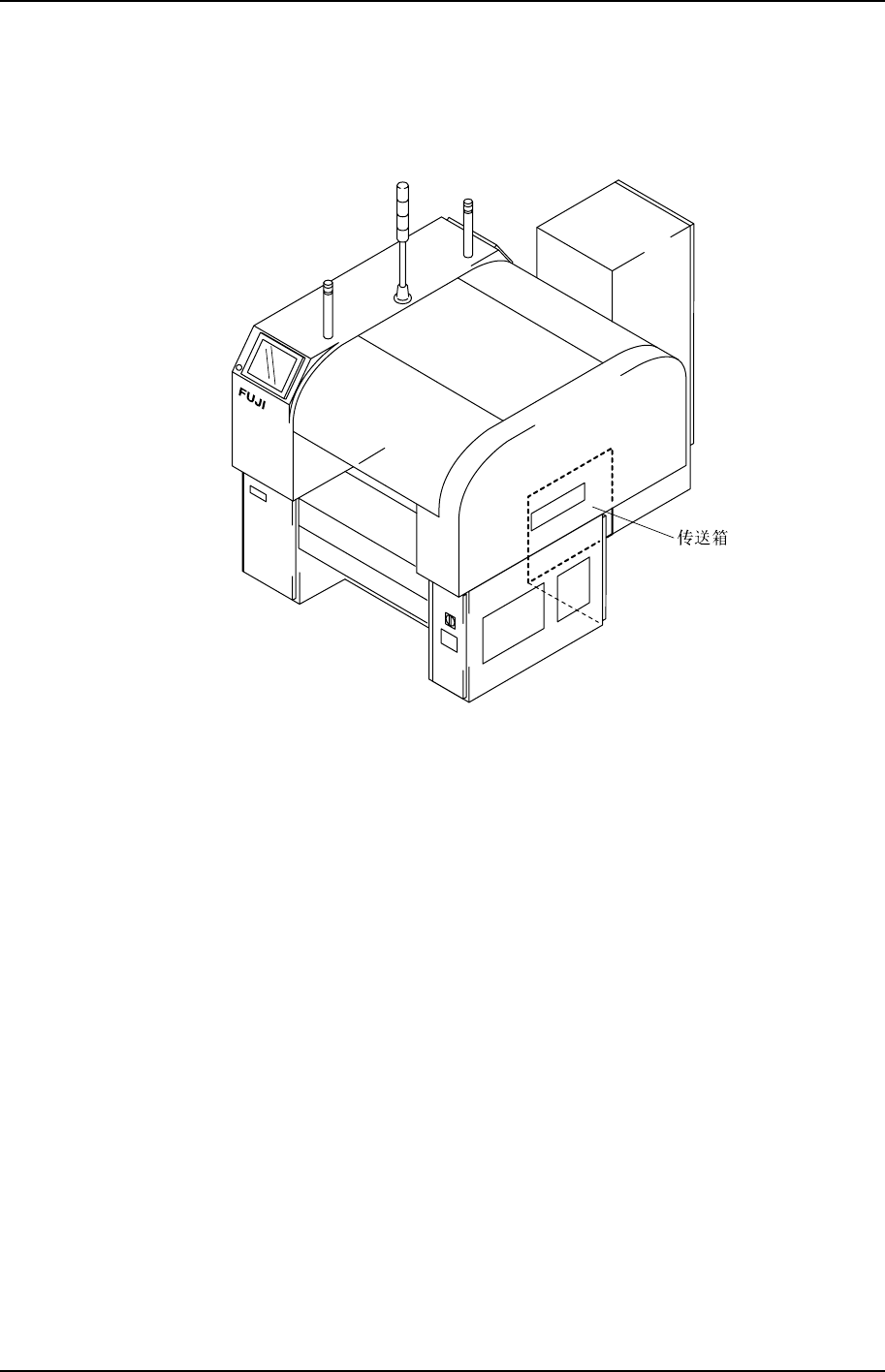

变压器的接线
1. 请打开变压器箱的盖板。
XP2MS203S
2. 把变压器的初端接线，正确地接到与供电电压相对应的接线头上。
