第 2 章 压缩空气的供应 第 5 部 XP-242E 机械手册 5-2-2 Edition 1.0 笔记：
第 5 部第2章 压缩空气的供应
Edition 1.0 5-2-1 XP-242E 机械手册
2. 压缩空气的供应
要点

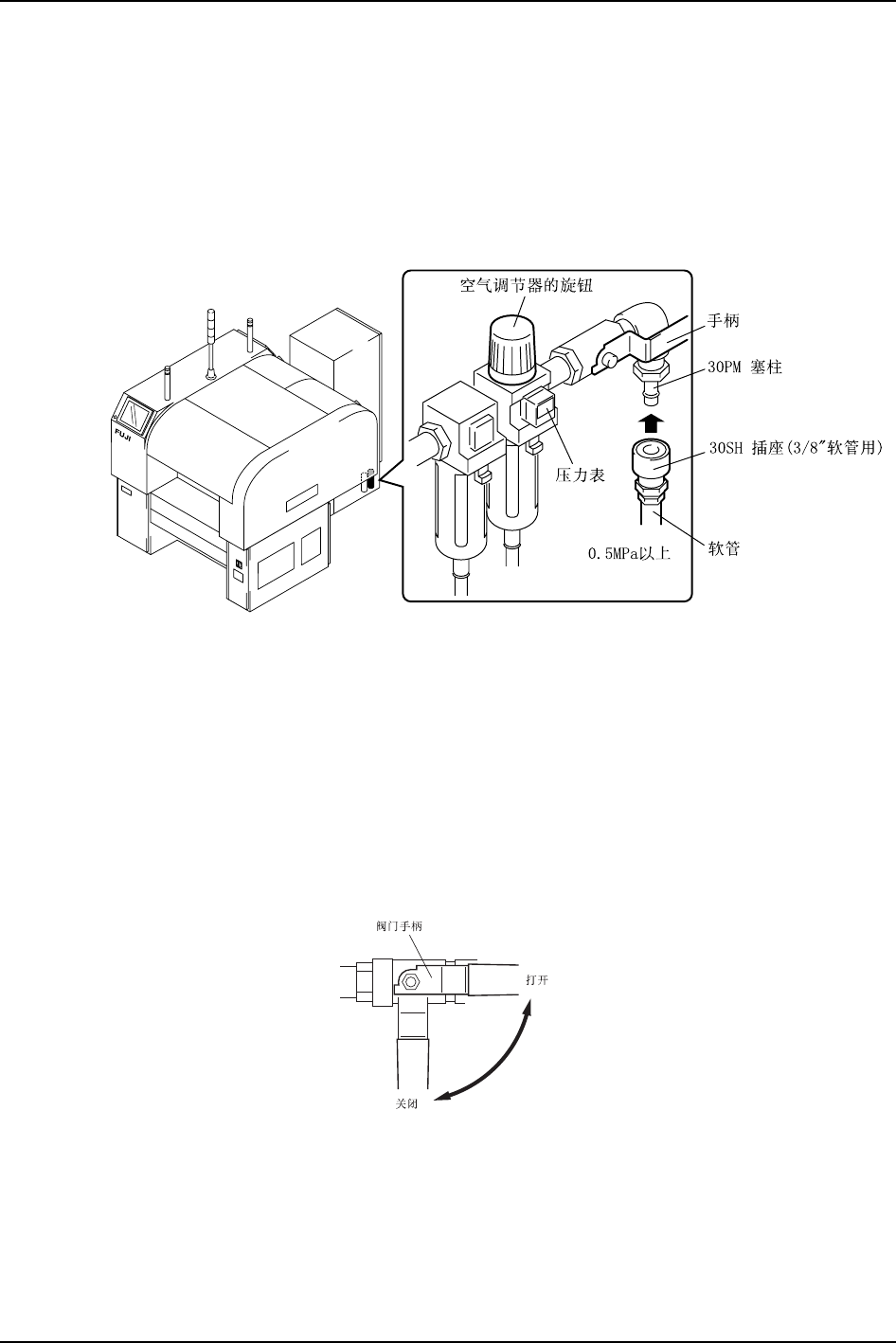

把外部压缩空气供应管接到主机上，并用调节器调整到规定的空气压力(0.5ＭPa)。
XP2MS201S
备注) 机器不附带压缩空气供应管。
方法
压缩空气供应管的连接
1. 关闭压缩空气投入口的阀门手柄。
2. 把压缩空气供应管插入投入口，直到听见“喀嗒”声响为止。
3. 打开阀门手柄。
XP2MS207S
压缩空气压力的调整
1. 扳起调节器的旋钮，解除锁定。
2. 旋转旋钮调整压缩空气的压力，使压力计指针指向规定的压力处。
规定压力∶0.5ＭPa
3. 压下旋钮以锁定。
第2章 压缩空气的供应 第 5 部
XP-242E 机械手册 5-2-2 Edition 1.0
笔记：
第 5 部第3章 电源供应和变压器的接线
Edition 1.0 5-3-1 XP-242E 机械手册
3. 电源供应和变压器的接线
要点
根据外部供电电压进行机器内的变压器接线。
电源容量为 4.0KVA。
请一定接在具备容量高于该值的电源上。
方法
危险
请确认外部电源已被切断之后，再开始操作。
电源供应
1. 从机器前面(Side 1)取下 MFU。
2. 关闭总电源开关，卸下总电源开关部盖板的固定螺丝(4 处)，取下盖板。
注意) 总电源开关不放在 OFF 的位置上时不能取下盖板。
3. 将电源电线的从机器下面的电源投入口插入到总电源开关。
4. 将接地线接入专用的接线台。
5. 将主开关以规定转矩拧紧 3 相电线。
接线头螺钉的紧固转矩∶1.9N·m
注意) 请定期地拧紧接线头螺 钉。
6. 连接后，将电源电线用电源投入口的电线固定螺母把电源线固定好。
电线固定螺母的紧固扭矩∶7.5N·m
XP2MS202S
