第 3 部 第2章 注油
Edition 1.0 3-2-7 XP-242E 机械手册

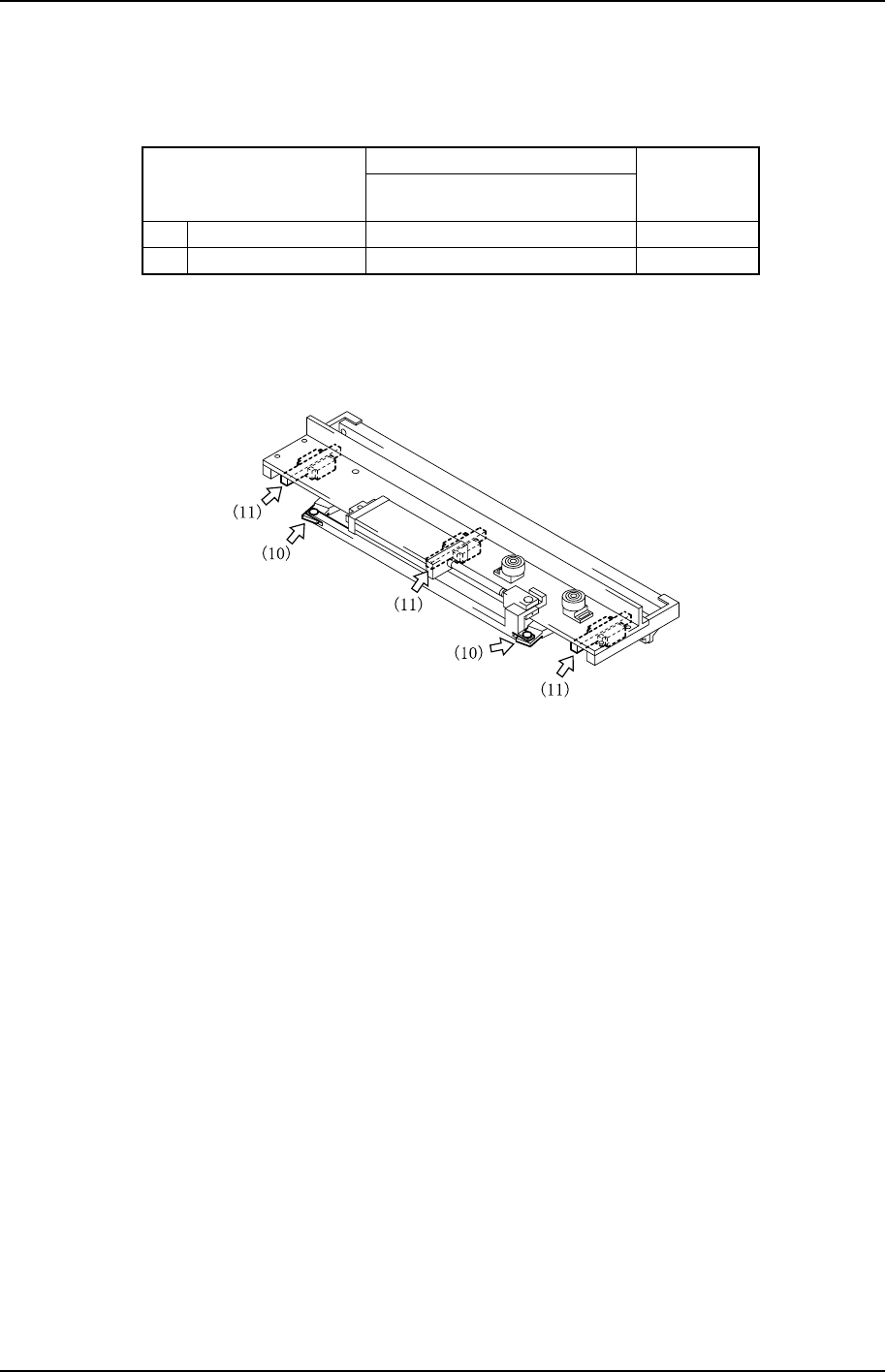

2.4 废料带切刀的注油处
润滑油的种类
注油处
DAPHNE
EPONEX No.2
注油周期
10
连杆臂滑动部 ○ 每月
11
LM 轨道 ○ 每月
○: 注油 T005S
插图内的箭头表示注油处。
XP2ML014a
第2章 注油 第 3 部
XP-242E 机械手册 3-2-8 Edition 1.0

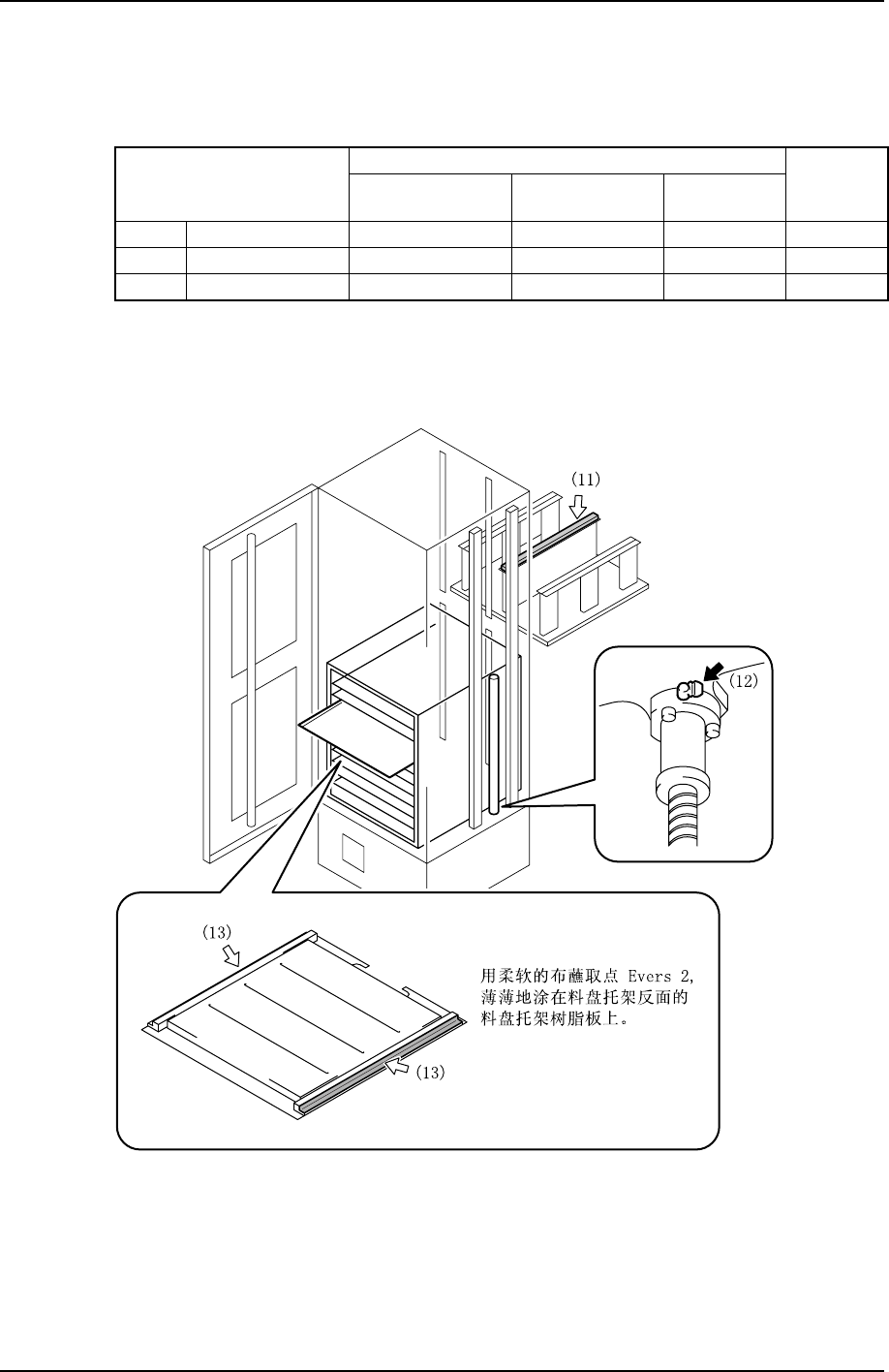

2.5 料盘单元的注油处
润滑油的种类
注油处
DAPHNE
EPONEX No.2
BIRAL
T&D
EVERS·2
注油
周期
12
LM 轨道 × ○ × 6 个月
13
滚珠丝杠 ○××3 个月
14
料盘托架树脂板 ××○3 个月
○∶注油 ×∶禁止注油 T007S
插图内的箭头表示注油处。特别是黑箭头为必须用润滑油枪注油的地方。
XP2ML202S
第 3 部 第2章 注油
Edition 1.0 3-2-9 XP-242E 机械手册
注油检查表
润滑油的种类
注油处
DAPHNE
EPONEX
No.2
BIRAL
T&D
EVERS·2
注油
周期
检查
1
Y 轴滚珠丝杠 ○××3 个月
2
X 轴滚珠丝杠 ○××3 个月
3
XY 机械手
LM 轨道
○××3 个月
4
Z 轴滚珠丝杠 ○××每月
5
花键轴○××每月
6
贴装头
齿轮 ○××3 个月
7
滚珠丝杠 ×○×每月
8
LM 轨道 × ○ × 每月
9
搬运轨道
搬运轨道链条 ○××1 年
10
连杆臂滑动部 ○××1 年
11
废料带切刀
LM 轨道 × × ○ 6 个月
12
LM 轨道 ○ × × 每月
13
滚珠丝杠 ○××每月
14
料盘单元
料盘托架树脂板 ○××每月
○∶ 注油 ×∶禁止注油 T010S
