第 5 部第6章 SMEMA 信号／传送信号连接器的连接

Edition 1.0 5-6-1 XP-242E 机械手册

6. SMEMA 信号／传送信号连接器的连接

要点

为了传输机器间电路板的交接信号，在机器之间要用 SMEMA 信号连接器和传送信号连接

器连接。

方法

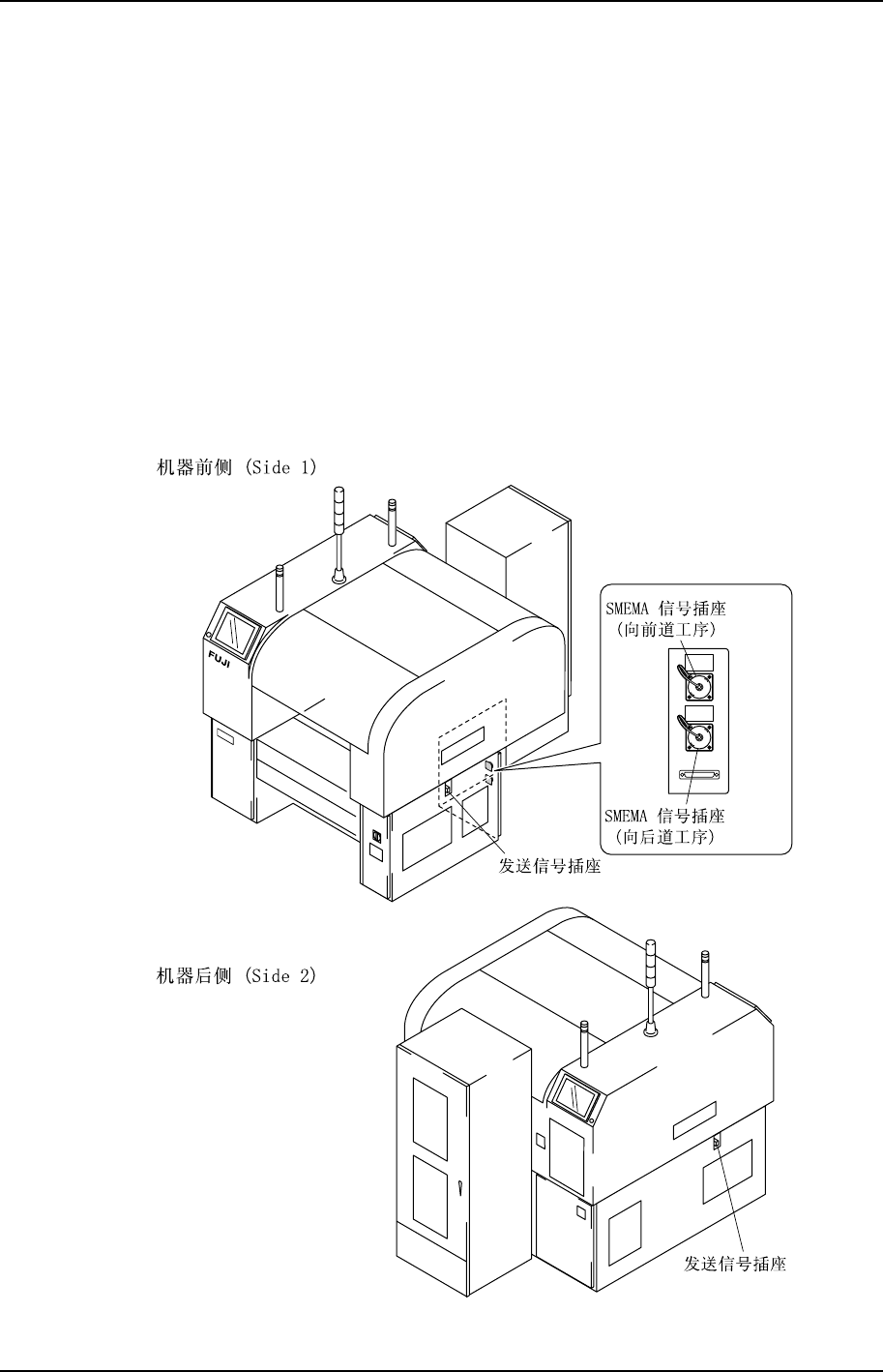

1. 打开机器后面右侧的盖子，右上方有 SMEMA 信号连接器。取下盖子，连接上信号电

线。

2. 搬运轨道的入口和出口处各有传输信号用的连接器，请连接在前工程和后工程的机器间。

XP2MS206S

第6章 SMEMA 信号／传送信号连接器的连接第 5 部

XP-242E 机械手册 5-6-2 　 Edition1.0
