第 3 章 消耗 品 的 更换 第 3 部 XP-242E 机械手册 3-3-4 Edition 1.0 3.3 吸取元件用的真空发 生 器过 滤 器的 更换 ( 过 滤 器部件 ∶ 每 2000 小时 ) ( 过 滤 器 ∶ 每 4000 小时 ) 要点 为 了防 尘，在吸取元件用的真空发 生 器上 设 置 了 过 滤 器。 定期地 更换 过 滤 器， 能 够 保证吸取元件的稳定 性 。 方法 警告 操作前请务必切断主电源。 事先 请…
第 3 部 第3章 消耗品的更换
Edition 1.0 3-3-3 XP-242E 机械手册
4. 拧下固定搬运轨道气缸的螺丝 (2 处)，卸下侧板 C、D。
5. 将搬运轨道传送带换成新的。
6. 使用张紧度测量计，调整固定张紧轮的固定位置使搬运轨道传送带的张力达到规定的
值。
搬运轨道的张力公差值(振动次数)∶425～445Hz
测定位置∶在搬运轨道传送带的驱动滑轮与张紧轮之间(约 50mm)
张紧轮的固定转矩∶3.0N·m
XP1MR204S
第3章 消耗品的更换 第 3 部
XP-242E 机械手册 3-3-4 Edition 1.0

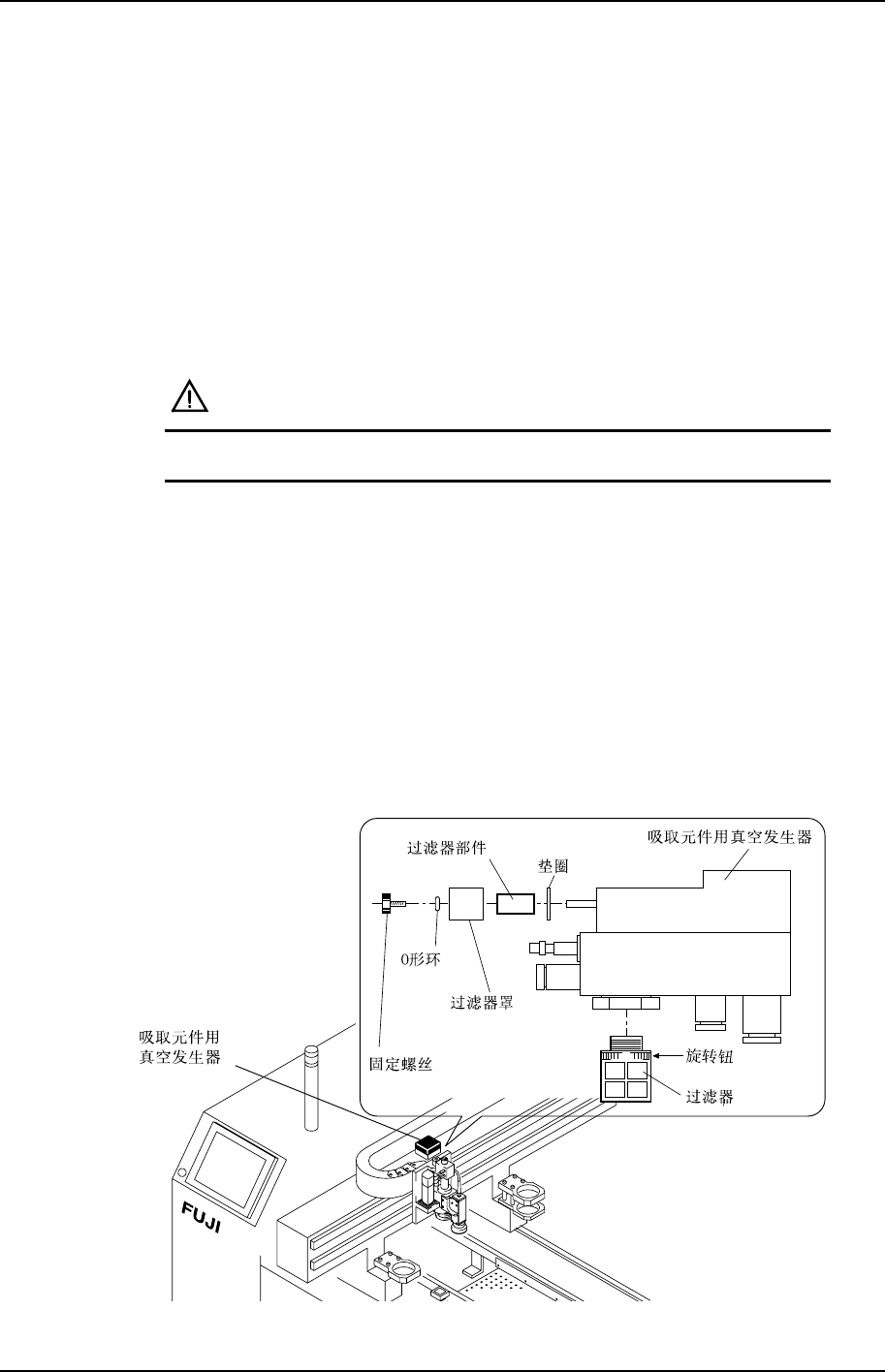

3.3 吸取元件用的真空发生器过滤器的更换
(过滤器部件∶每 2000 小时)
(过滤器∶每 4000 小时)
要点
为了防尘，在吸取元件用的真空发生器上设置了过滤器。
定期地更换过滤器，能够保证吸取元件的稳定性。
方法
警告
操作前请务必切断主电源。
事先请停止供应空气，并确认配管内的空气压力为零。
1. 过滤器部件
反时针拧松安装螺丝，取下过滤器部件。
过滤器
用钳子反时针方向拧松旋转钮，取下过滤器。
2. 请换上新的过滤器部件和过滤器。
注意) 更换了过滤器部件后，在安装过滤器罩 时，要清除橡皮垫圈上的垃圾，将其准确地嵌入
主体侧的沟槽内，在确认方向的同时将罩子盖上。
用手把安装螺丝轻轻地拧紧，停住后再加拧 1/10～1/8 左右的回转。
XP2MR205S
第 3 部 第3章 消耗品的更换
Edition 1.0 3-3-5 XP-242E 机械手册
3.4 吸嘴吸取用的真空发生器过滤器的更换
(过滤器部件∶每 2000 小时)
(过滤器∶每 4000 小时)
要点
为了防尘，在吸嘴吸取用的真空发生器上设置了过滤器。
定期地更换过滤器，能够保证吸取吸嘴的稳定性。
方法
警告
操作前请务必切断主电源。
事先请停止空气的供给，并确认配管内的空气压力为 0。
1. 过滤器部件
反时针松动安装螺丝，取下过滤器部件。
过滤器
用钳子反时针方向拧松旋转钮，取下过滤器。
2. 请换上新的过滤器部件和过滤器。
注意) 更换了过滤器部件后，在安装过滤器罩时，要清除橡 皮垫圈上的垃圾，将其准确地嵌入
主体侧的沟槽内，在确认好方向的同时将罩子盖上。
用手把安装螺丝轻轻地拧紧，停住后再加拧 1/10～1/8 左右的回转。
XP2MR206S
