JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
2.2 JT-AOI 设备简介

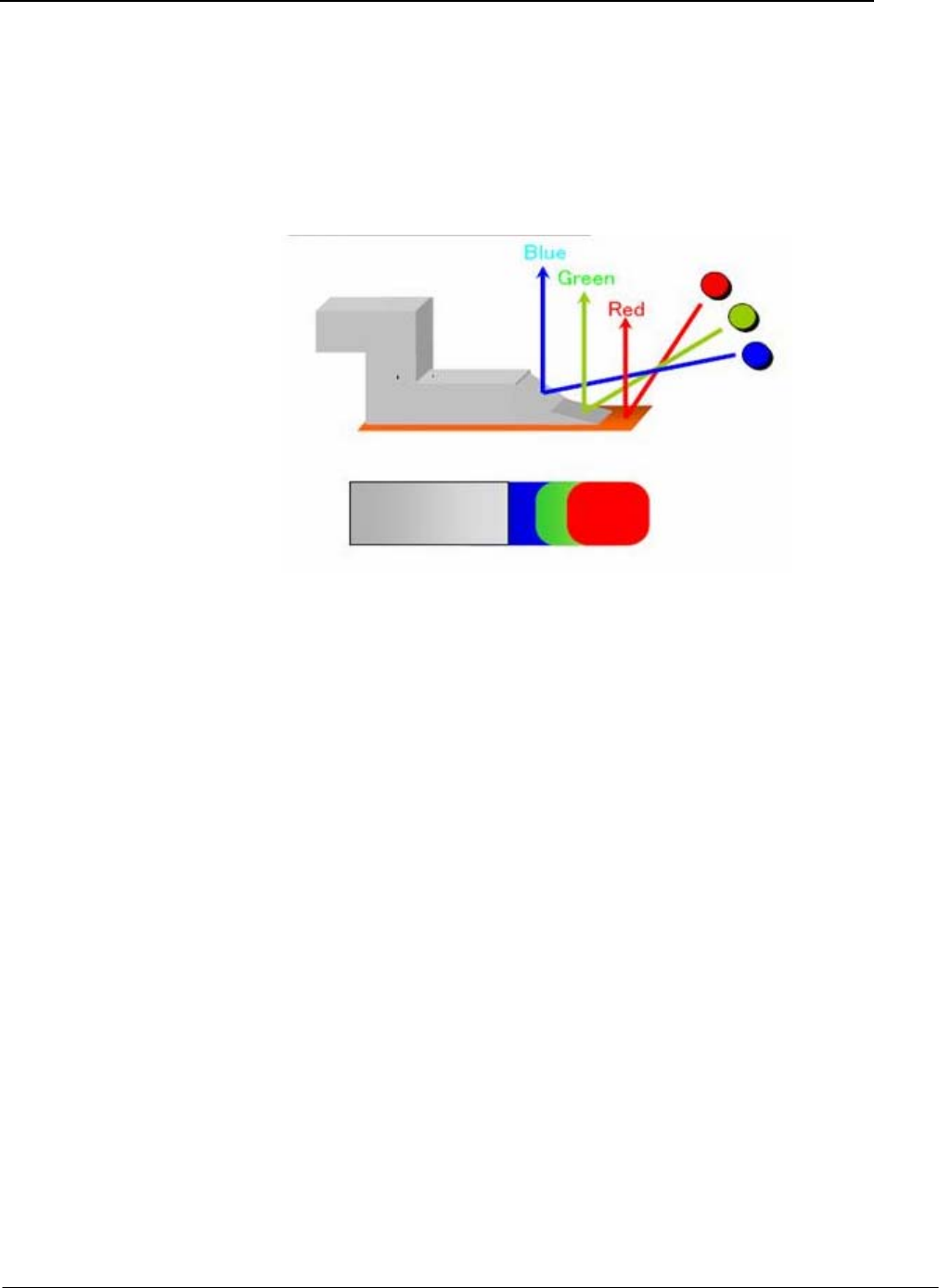

2.2.1 JT-AOI 的光学原理(重要)
AOI 的光源是由红、绿、蓝三种 LED 灯组成，利用色彩的三原色原理来组合成不同的色彩，结合光学
原理中的镜面反射、漫反射、斜面反射，将 PCBA 上的贴片元件的焊接状况显示出来。相机焊点处成
光滑斜面，大量红光和绿光照射在焊点的斜坡面经过斜面反射出去，而蓝光照射在斜面上经过斜面反射
刚好进入摄像头，所以在显示器上焊点呈蓝色元件本体比较粗糙，红绿蓝三色照射上面产生漫反射，根
据上面的原理图可知红绿蓝三色
组合成白
光，即相当于白光照射在元件本体上，故元件本体呈其本色。
2.2.2 设备特点及参数
设备特点: JT-AOI 是劲拓自动化自主研发生产的自动光学检测仪（AOI）。
该设备检测标准完全参照国际 IPC 焊接标准设计。该设备检测能力强，且因该设备采用的是自主创新的
特征矢量分析法进行检测，故无需学习，且该设备可做到完全离线编程，编程简单，快速。可以接收各
种 CAD 文件及 BOM。且离线编辑后只需一至五片 PCBA 即可完成程式制作，完全满足各种批量的测
试要求。好的软件要有硬件的支持，才能发挥出效果，硬件方面，该设备采用整体铸造，变形量极小。
采用进口丝杆及导轨，机器稳定且耐用。
设备参数：
1、机器型号为：JT-AOI 300 系列离线型 AOI。
2、基板对象：尺寸为：S 型：50X50 至 330X250MM、M 型：50X50 至 415X350MM、L 型：50X50 至
520X480MM 。厚度为：0.5 至 5.0 mm 。 允许元件高度为：上：28MM、下：40MM。
3、检测方法：特征矢量分析法。
4、检测速度：0.21 秒/FOV。
5、FOV 大小：25.5X19.1 mm（视相机与镜头参数而有一定变化）。
6、X&Y 平台定位精度：0.018 mm。
7、X&Y 平台移动速度：900 mm/Sec。
8、驱动：交流伺服电机。
9、摄影机参数：德国进口数据高速摄影机，20 um/像素。
10、镜头：进口远心光学镜头。
11、工控主机：四核 CPU，2 G 内存。
第 10 页 共 54 页
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
第 11 页 共 54 页
12、显示器：22 英寸液晶显示器。
13、UPS 电源：1KVA，停电后可继续使用 5 至 15 分钟。
14、操作系统：Windows XP professional。
15、软件语言界面：简体中文，繁体中文，英文。
16、机器外观参数（以 M 型平台为例）：L：1343mm、W：1250 mm、H：1420mm，重量：约 760Kg。
17、使用电源： AC 200V±10% 50/60HZ
18、环境条件 ： 温度 0 ℃-40℃ 湿度 0%~80%
注意：以上资料仅供参考，如有更改，恕不另行通知!
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
第三章 菜单功能介绍
3 .1 软件介绍：

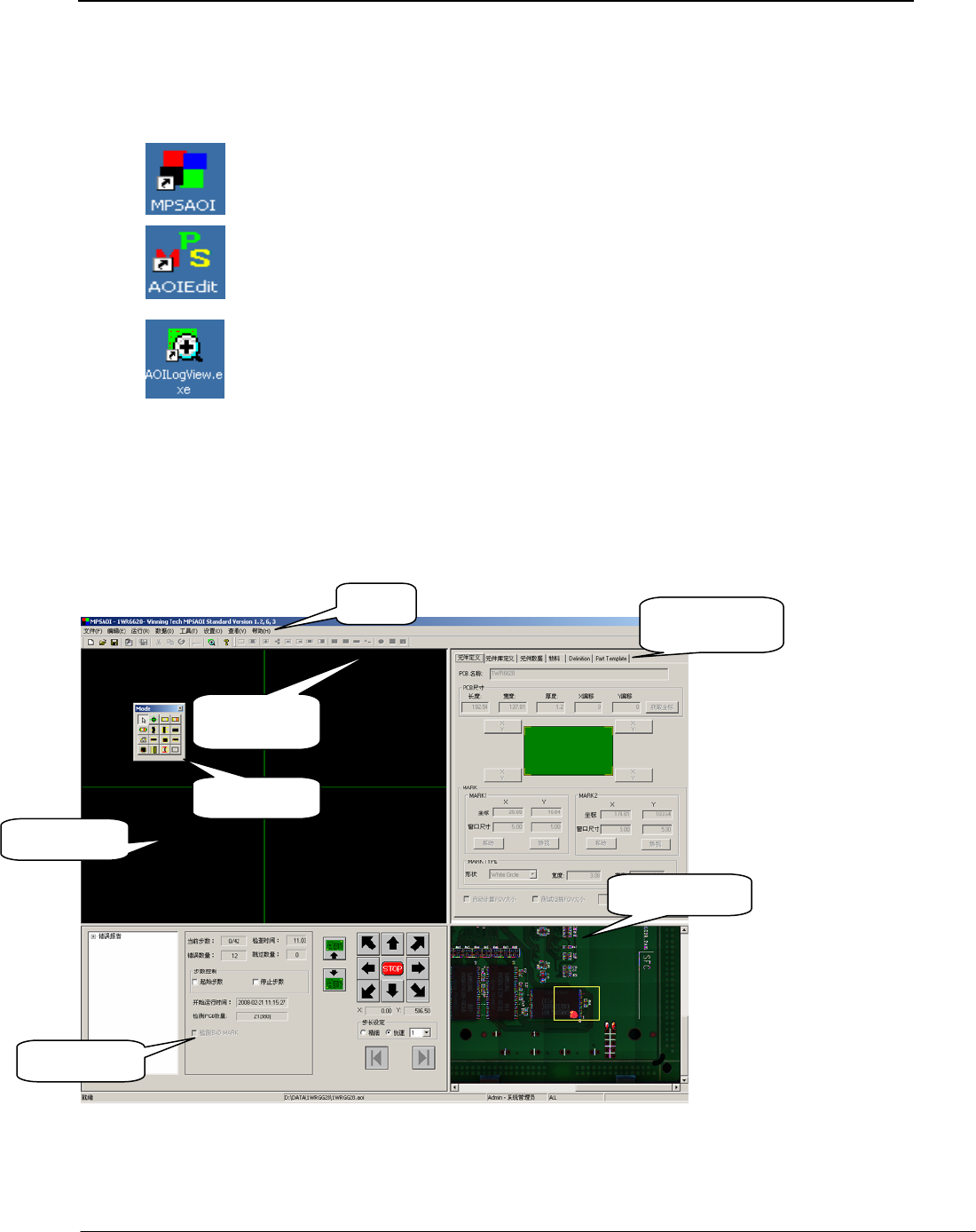

3.1.1 JT- AOI 将软件部分分成了三个模块，它们是：
1、 MPSAOI： MPSAOI 为在线检测模块。
2、
AOIEDIT： AOIEDIT 为离线编辑模块，通过它，可以实现完全离线编程。
3、 AOILOGVIEW： AOILOGVIEW 为错误报告模块，它的作用就是辅助 MPSAOI 在线
测试时，显示检测出的 PCBA 不良信息。
3.2 MPSAOI 菜单介绍
第 12 页 共 54 页
MPSAOI 主画面
菜单栏
编辑数据栏
快捷键区
模型定义框
摄像机画面
缩略图显示栏
测试数据栏
