3.2.1 MPSAOI 各个菜单功能

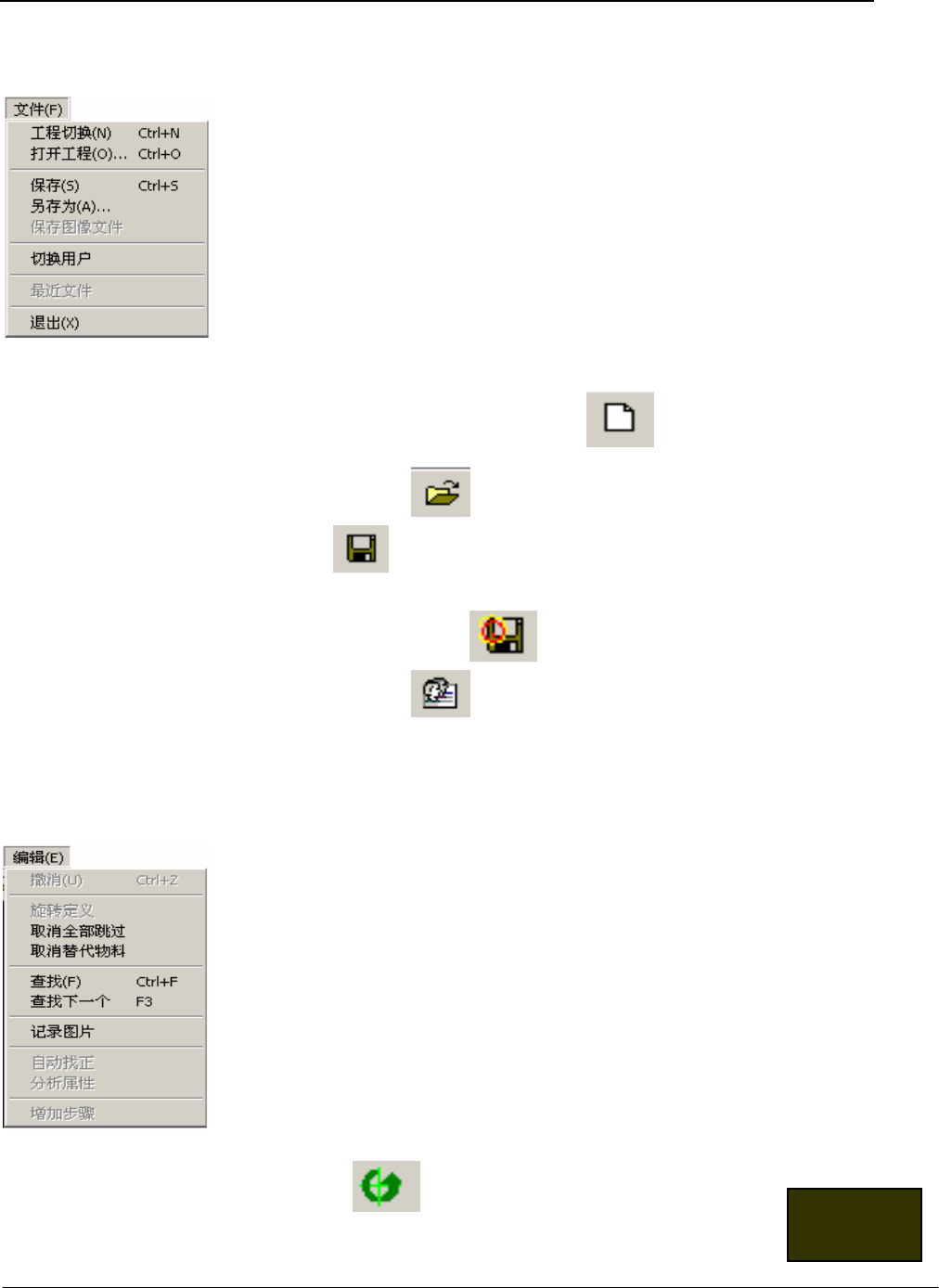

3.2.1.1“文件”菜单
工程切换：用于进行工程的运行模式以及工程之间的切换。快捷键：
打开工程：用于打开所要选择的工程。快捷键：
保存：用于工程文件的保存。快捷键：
另存为：用于工程文件的另存。
保存图像文件：用于保存用户要的图像文件。快捷键：
切换用户：用于各个用户之间的切换。快捷键：
最近文件：显示最近打开的工程文件。
退出：用于退出 MPSAOI 主画面。
3.2.1.2 “编辑”菜单
撤消：用于撤消上一步的操作。
旋转定义：用于旋转元件定义。快捷键：
返回目录
取消全部跳过：用于取消当前工程的所有跳过定义。
取消替代物料：用于取消当前工程所设置的所有替代物料。
第 13 页 共 54 页
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
查找：用于查找用户所需要的 NC 数据和物料数据。
查找下一个：用于查找下一个同类型的数据。
记录图片：用于记录用户所需要的图片。
自动找正：用于自动获取元件定义的中心。
分析属性：用于分析激活元件的各种属性。
增加步骤：用于给新增元件增加机器检测步骤。
3.2.1.3 “运行”菜单
程序编辑：用于将当前工程更改为编辑模式。
校对 PCB： 用于将当前工程更改为校对模式。
检测 PCB： 用于将当前工程更改为检测模式。
生成样本：用于给当前工程生成新的对比查看样本。
单步运行： 用于将当前工程更改为单步运行模式。
错误停止： 用于将当前工程更改为错误运行模式。
自动运行： 用于将当前工程更改为自动检测模式。
3.2.1.4 “数据”菜单
读取数据 ：用于读取当前工程的坐标数据，先读入 Bom ，后读入 Cad 。
读取程序 ：用于调用当前需要的程序。
PCB 颜色 ：用于调整 CPB 的颜色。
追加数据 ：用于追加读取当前工程的其它数据。
校对坐标 ：用于对当前的程序的坐标进行校对。
修正 MARK ：用于修改 MARK 与元件坐标之间的补偿值。
第 14 页 共 54 页
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
优化路径 ：用于对当前程序的路径进行优化。
清除运行记录：用于对当前程序运行中所存下的记录进行清除。
清除样本 ：用于清除当前选中坐标的样本。
清除丝印 ：用于清除当前选中坐标的丝印。
3.2.1.5“工具”菜单
颜色校对：
参数设置：
工作台回原点：用于将 X Y 工作台回到坐标原点。快捷键：
关闭伺服：用于关闭伺服控制器以及伺服马达电源。
打开相机：用于打开摄像机。
3.2.1.6 “设置”菜单
设置元件库：
基本参数：用于设置检测时各种基本参数。
设置名称 设置内容
FOV 修改 FOV 的参数值
制程方式 有铅或无铅模式。
项目位置 修改项目路径。
测试 LED 测试 LED 灯的亮度，工作状态
检测风险等
级
系统默认为低风险。如果为波峰焊制程，则需要选择波峰焊检测模式
样本风险
如果采用样本模式，则需要整个系统检测的样本风险值。样本风险值比例越高表示越严
格，风险就越低。同时，在单步校对时，选择系统自动定位元件的方式。
加载设置
缺省情况下是两个绿色的控制同时按下才加载 PCB，系统管理员可以根据实际情况，
选择加载方式。
颜色设置 系统所有的显示定义框的颜色都可以由操作员自行定义。
