JT 深圳市劲拓自动化设备股份有限公司 （培训资料） 第 31 页 共 54 页 里面有 ”P C B 颜色 ” 和 ”P C B 底色 ” 两个选项，选择 PCB 颜色，点击 ” 确定 ” ，然后将异形定义 框选中一块元件下面的 PCB 颜色，设置成 PCB 底色。 设置完成后，将异形定义框删除。 ( 注： 一般 PCB 底色比 PCB 颜色要深一些， 设置 PCB 颜色是为了让软件在自动分析 时自动避开 PCB 的 颜色。 ) 4.…
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
在标准模板内选择一个异形定义框， 框住一个在第一拼板内的已知其
位置号的元件( 以左下角的为最佳) 。点击“编辑——设置坐标偏移”
弹出一个对话框。在对话框内输入此元件的位置号后。
双击其它 NC 点，确认其它点的坐标是否正确，如正确，则设置坐标偏移成功。反之则设置坐标偏移错
误。检查 PCBA 的进板方向是否和 CAD 数据的进板方向一致。或检查 CAD 数据是否正确。
第 30 页 共 54 页

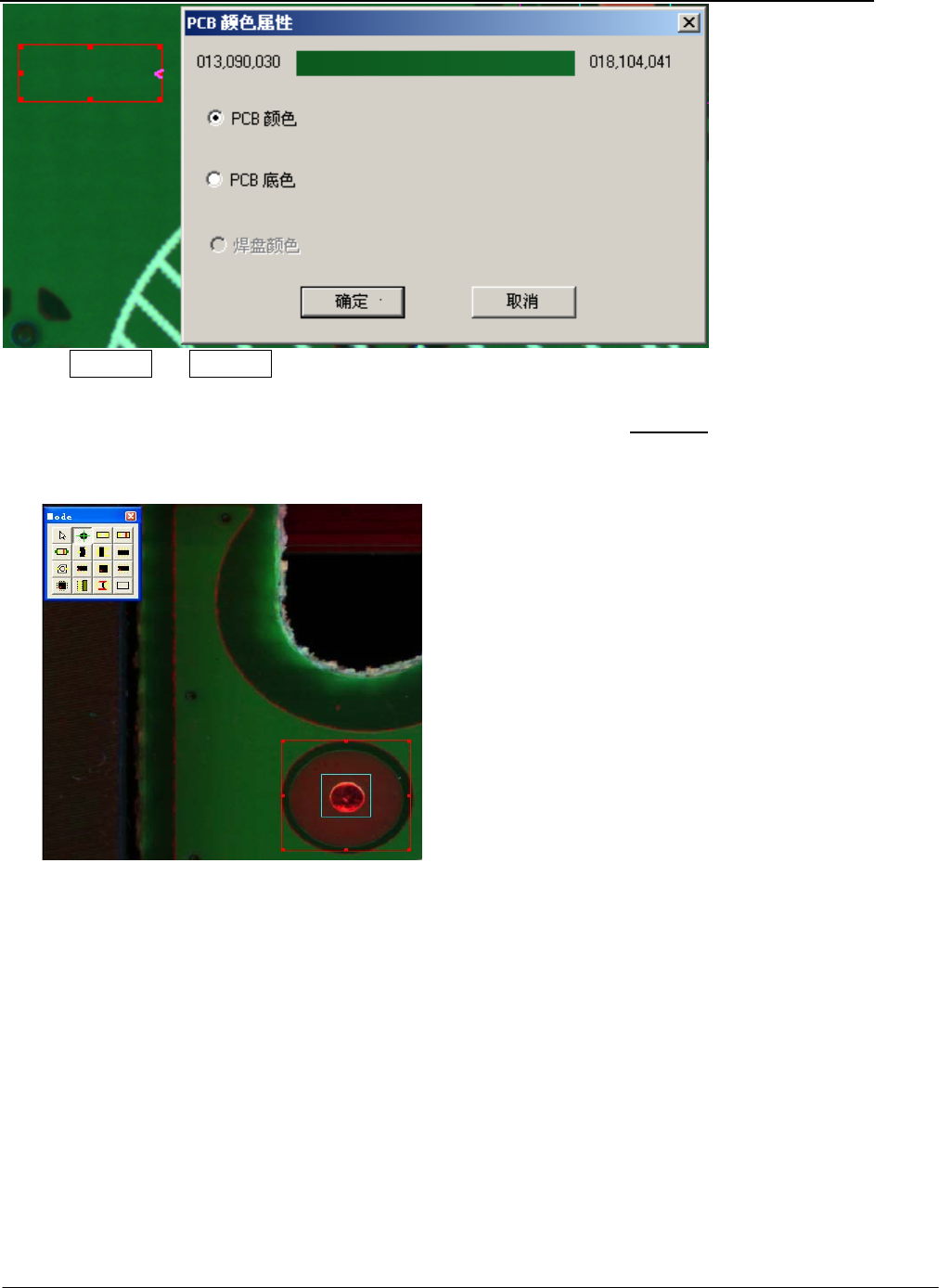

4.3.5 设置PCB 颜色(可忽略不做)
在标准模板内选择一个异形定义框(可使用设置坐标偏移的异型定义框)，将异形定义框拖到 PCB
一处浅色地方， 点击菜单栏上的” 数据(D) — PCB 颜色”
返回目录
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
第 31 页 共 54 页
里面有”PCB 颜色”和”PCB 底色”两个选项，选择 PCB 颜色，点击”确定”，然后将异形定义
框选中一块元件下面的 PCB 颜色，设置成 PCB 底色。 设置完成后，将异形定义框删除。
(注：一般 PCB 底色比 PCB 颜色要深一些，设置 PCB 颜色是为了让软件在自动分析
时自动避开 PCB 的
颜色。)

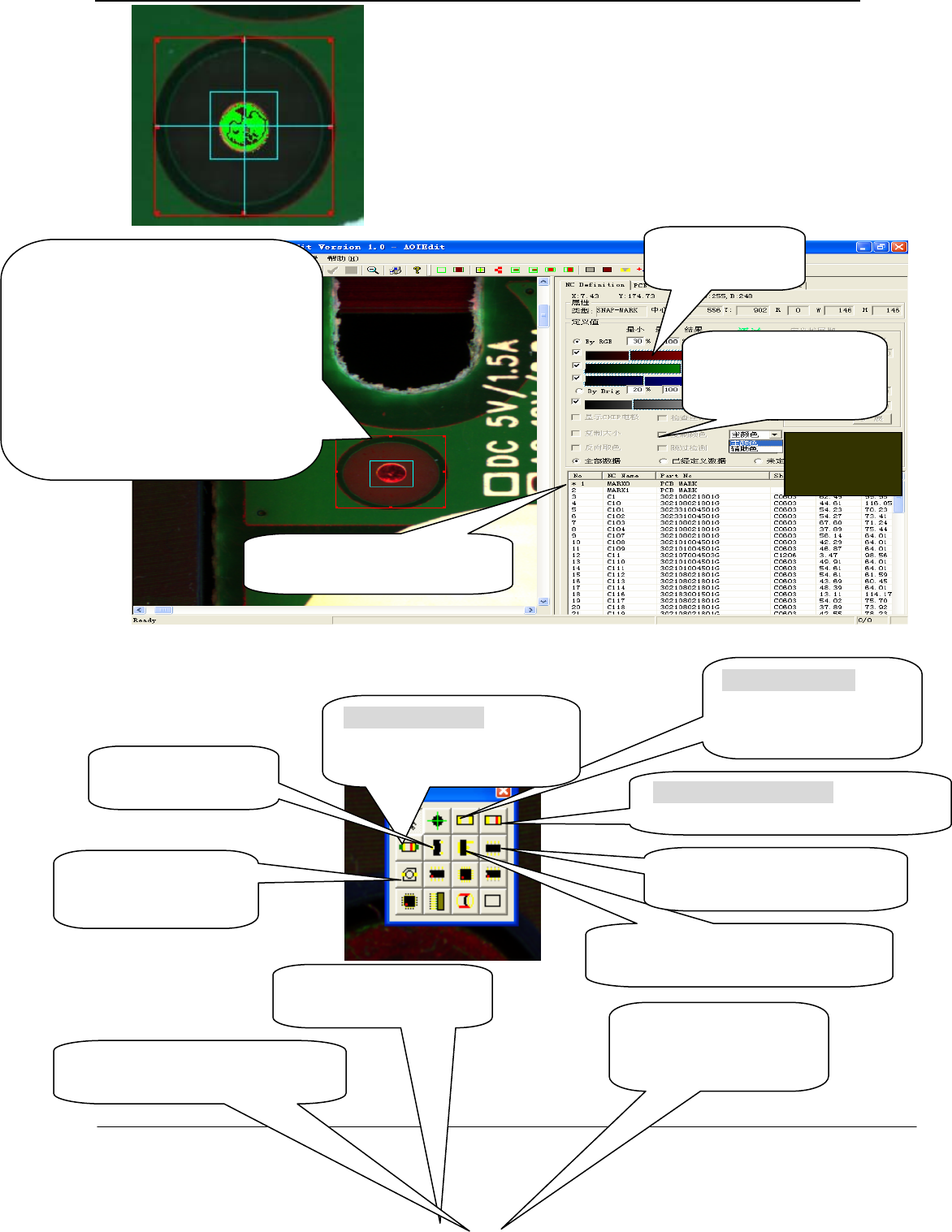

4.3.6 定义 MARK
调试 MARK
应用程序按照 SMT 贴片机器的方式自动检测 MARK 中心。编程时，只需要设定 MARK 中心的颜
色即可。检测时，软件回模拟检测 MAKR 的中心位置。通常如果 MARK 中心与边缘颜色区分不是
非常明显，例如上锡的 MARK，会造成对 MARK 的自动识别困难，所以需要增加辅助来确定 MARK
区域。
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
返回目录
对于有阴影的 MARK
可以作两个颜色范围
来
TEACHING
通过颜色调整可
以选择颜色范围
对于有阴影的 MARK 可以作两个颜
色范围来 TEACHING, 主颜色用来抽
取亮色(红色)，辅助色用来抽取暗色
(黑色)。亮色和暗色二者的组合将是
一个完整的 MARK 颜色，同时在做
MARK 颜色时，要注意颜色的设定，
将 MARK 以外的颜色避开。
调试通过后，这里会显示一个
“ * ”
用同样的方法调试另一 MARK。只有调试完 MARK 后才可以调试元件。
4.3.7 元件的分类
第 32 页 共 54 页
增加 CHIP定义框: 无极
性 CHIP 元件检测框如
R1005~3216,C1005~321
等
增加极性 CHIP 定义框: 极性 CHIP
元件检测框如某些无引脚二极管等
增加二极管定义框:极性有两
只脚的元件检测框，例如 J 型
弯脚二极管，钽电容等
Add a QFP check BOX:QFP 元件
检测框
Add a SOP check
BOX:SOP 元件检测框
Add a alt BOX:铝电解
电容检测框
Create a network res check box:
排阻元件检测框
Create a power sot box:电源三极管
元件检测框
Add a Transistor box:
三极管元件检测框
Add a SOJ check
BOX:SOJ 元件检测框
