第一章 注意事项
警告！
1 机器运行时，请勿将手或其他物体放入机器中！否则可能造成严重人身或
物品伤害！
2 维修保养时，请断开机器所有电源，并确认 UPS 开关和伺服控制器开关正
常关闭。
3 非专业人士请勿维护保养设备。
4 不正当操作可能造成设备财物损坏或人身伤害。
1.1 基本注意事项
绝对不要改装机器主体和控制装置；
发生地震，风灾，水灾，火灾时，要立即停机，切断电源，断掉机器供电系统，并拔除电源！；
严禁任意拆装，改造[EMERGENCY STOP]开关；
严禁任意拆装，改造机器本体，安全门，控制装置等。
1.2 安装/运行注意事项
1.2.1 安装注意事项
安装地点周围无可燃性、腐蚀性气体；无阳光直射，不会结露水，不会溅起水、油等化学液体；
安装地点不得有油烟、灰尘；
设备安装点的周围无障碍物以便维修；
一定要在设备所有电源关闭的情况下，保证设备的安全接地及防静电线的接入，切不可将静电线与地
线混淆或接错；
空气要干燥清洁（不能含水分、油分、灰尘）；
设备移动到目的地，确定好设备的具体放置位置后，请调整好设备的水平。
1.2.2 运行前的注意事项
操作人员必须是经过专门培训并合格的人员；
要在生产运作前切实搞好日常的检修；
人体有可能受到影响时，严禁启动机器；
1.3 使用时的安全要点
为了安全的使用本设备，请遵守以下事项：
在加润滑油脂进行保养时，请切断电源；
请按设备标定的标准接入电源，如不相符请与本公司联系；
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
在安装设备工控机接口时请务必将各接口处接牢，不能松动；
在移动工控机或者其他本台设备上的部件时，请先切断电源，并将移出部件与设备相连的接线先行拔
出；
设备运行时请不要将手或其他物品放入设备工作台内；
在打开机器前罩时请注意轻放以免造成显示器的损坏；
在设备运行时要保证设备的后盖门和前翻板处于闭合状态；
设备正常使用时，请在设备前后保留一定的空间，以便于机器的保养和内部热量的排放
不得让设备受到撞击或强烈的震动，否则可能会因此而导致设备故障，并可能导致设备硬件损坏；
设备运行时，请勿打开设备前盖，以免发生意外
为了避免待测的 PCB 板或设备受到损坏，请使用符合本台设备规格尺寸的检查对象基板，注意本台
设备对 PCB 板上零件高度的要求为：
PCB 板测试面正面零件高度≤ 28mm PCB 板测试面背面零件高度≤40mm；
1.4 保养维修时的注意事项
每个月最少对设备进行一次点检、清扫、注油保养。在进行以上操作时，应由专业维修人员按规定的
顺序，在关闭了设备电源后慎重进行。
注意事项:
【EMERGENCY STOP 】开关
在紧急情况下，要求紧急停止时，请按下【紧急停止】开关。电源被关闭，停止运作。
按下紧急停止按钮后机器状态：
所有马达负载所有电源供给被切断。
1.5 按钮介绍及开关机说明
1.5.1 按钮介绍

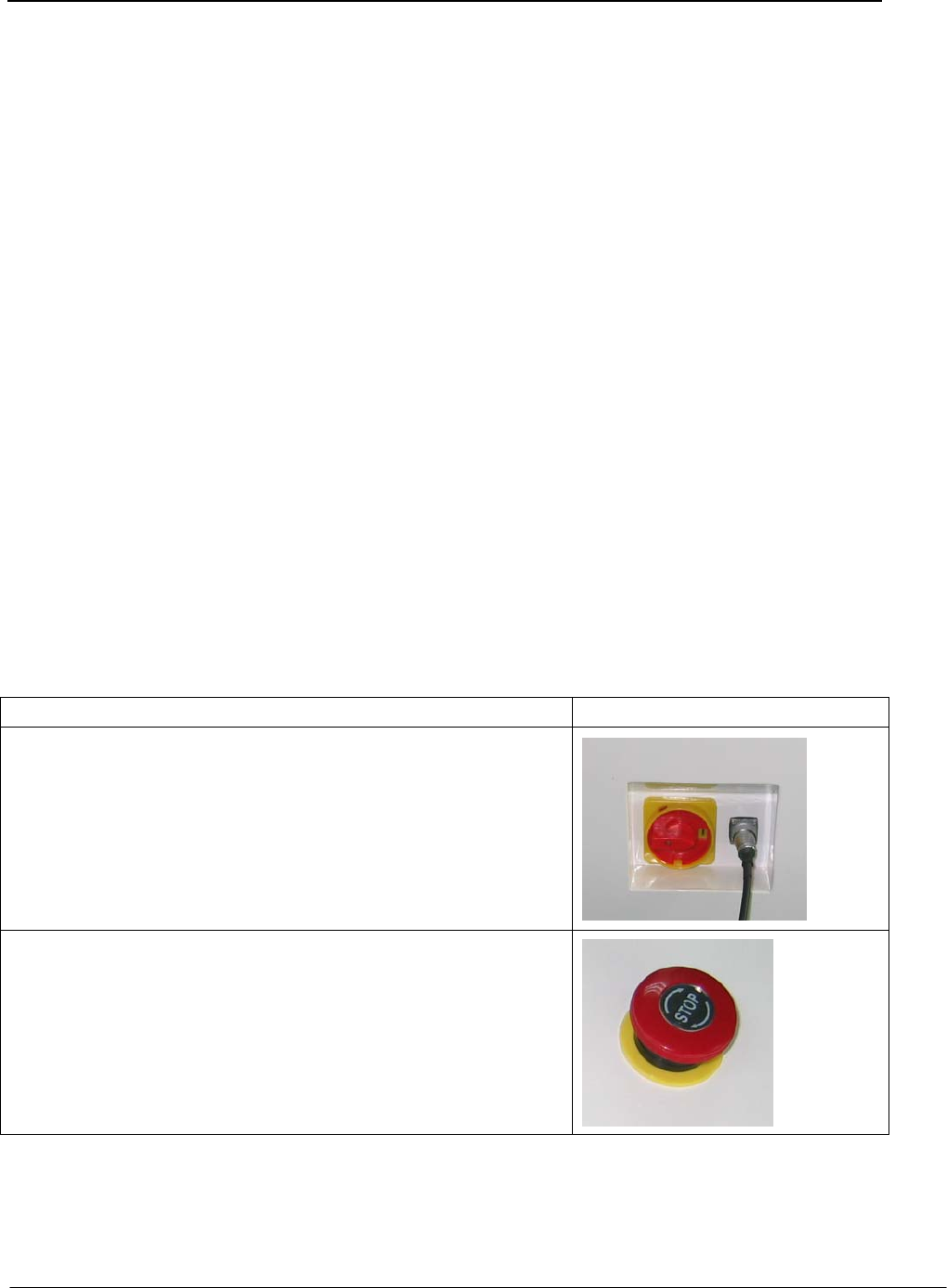

左后侧的总电源开关
紧急开关
第 6 页 共 54 页
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）

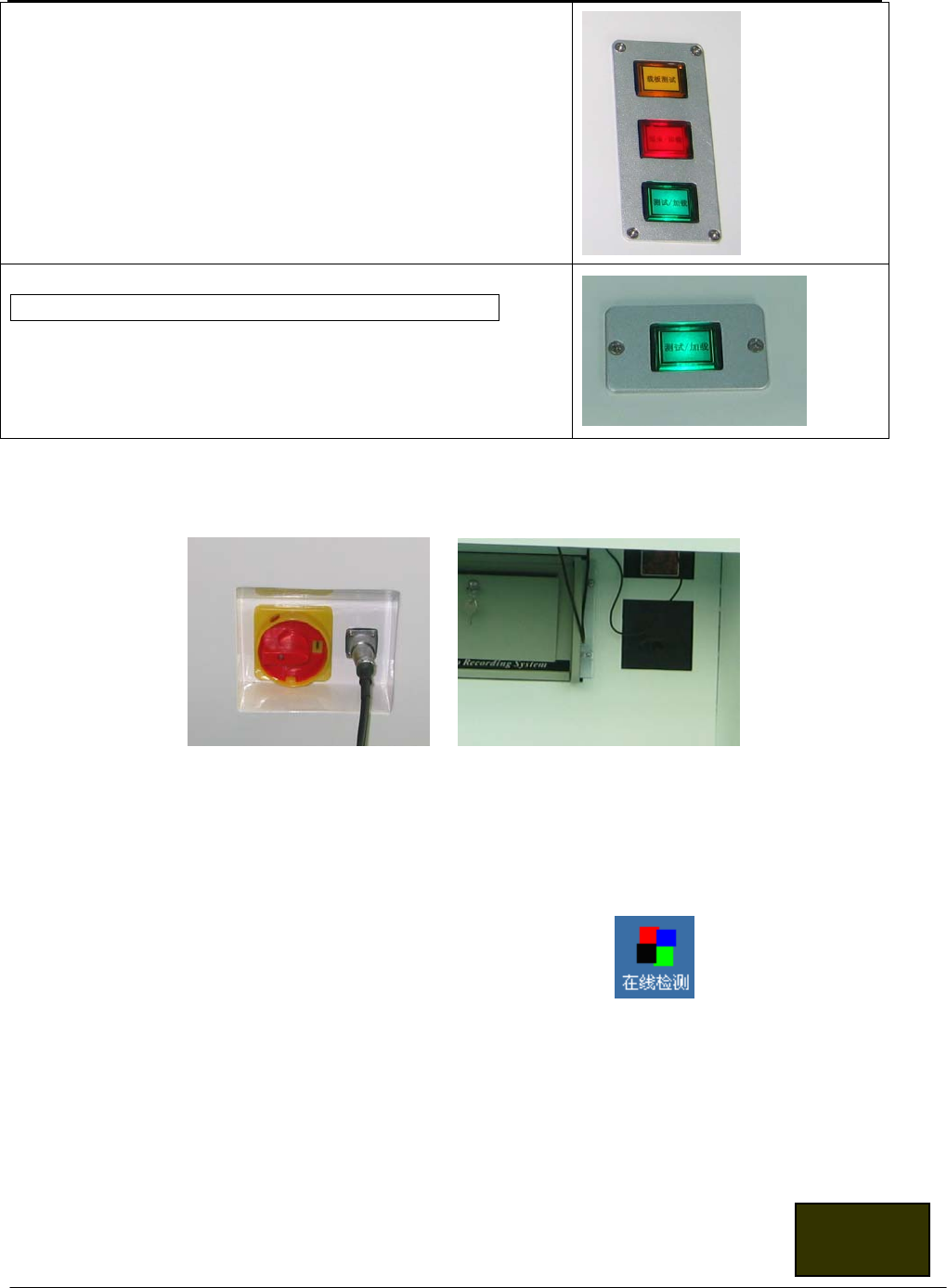

操作开关，左侧的绿色的开关与右侧的绿色开关为上板测
试开关。红色开关为退板停止开关。黄色开关为夹板测试
的暂停开关。
左侧绿色开关与右侧绿色按钮开关为上板开关。
注：通过程序控制，可以调整左右上板开关的配合方式。
1.5.2 开机说明：
z 确认外部供电交流电源 190~220V， 接入功率不小于 1000VA。如图所示
z 打开机器左后侧总电源开关。按住设备前面工控机旁边的 UPS 电源开关并保持 3 秒钟，听到”
嘀”声后电源开启，这时所有的控制开关灯全部正常点亮。检查 UPS 的输入输出电压显示是否
在正常范围以内。
z 用万用表确认机器后方的静电接线座电压正常，否则需要检查电源接地是否正常。
z 打开工控机，等待 WINDOWS 操作系统正常启动。默认登录用户 MPSAOI，缺省密码 smtaoi;
z 电脑正常启动进入操作界面，打开 WIN-AOI 的在线测试程序。
程序启动并执行复位，
在机器复位过程中不得将手或其他物体放入操作平台内，以免发生意外。 (操作平台上，左右
侧罩下方各有一条安全光幕，当有异物进入机台时，安全光幕被异物切断，机器会立即停止运
动)
1.5.3 关机说明：
z 将设备回归原点，关闭在线检测软件。
z 确认已经关闭所有的应用程序，做好数据保存工作。
返回目录
z 关闭 WINDOWS 操作系统，并等待操作系统完全正常关闭。
第 7 页 共 54 页
