JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
Cylinder diode:设置柱
状二极管检测框
Draw a other Snap
area:设置其他检测框
Create A PLCC check
Point设置 PLCC检测
框
Create a connector
check point:设置连接
器检测框

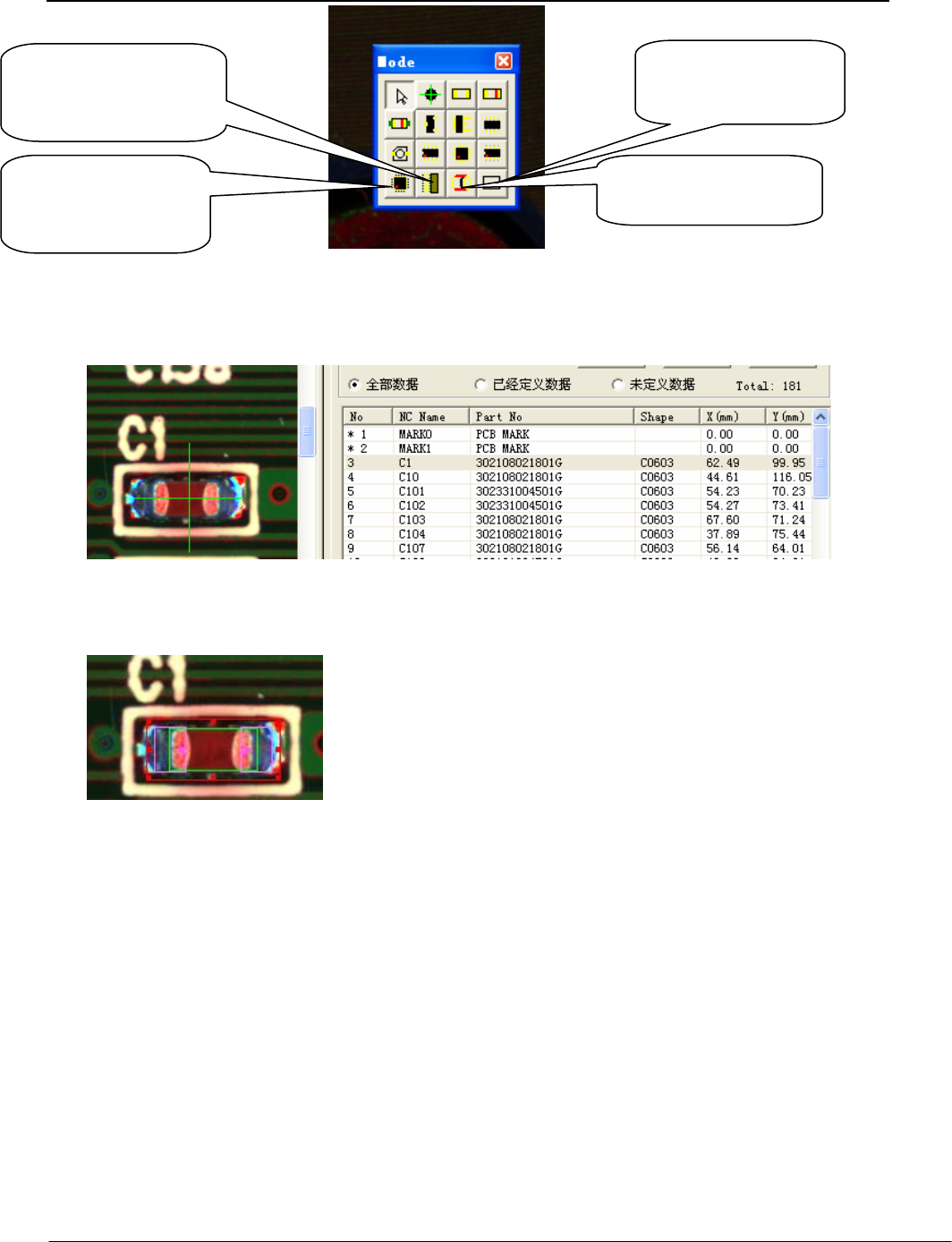

4.3.8 在元件名称及坐标等信息的网格框中双击元件，对应的元件及十字会出现在 PCB 图片窗中
如下图 ： 然后可编程。编程的方式有两种，一种是可以在模式窗中选择模式增加元件的检测框，
还有一种是复制元件库中相对应的内容，粘贴在元件处。
方法一：击模式框中的对应的元件类型设置按钮，再在十字处双击鼠标，对应于那个元件的检测框
会出现在元件画面上，然后可调整此元件检测框直到元件检测框的中心与元件各焊盘的中心重复为
止。 如下图：
方法二：在下图对应元件形状处单击鼠标，然后在元件画面上双击鼠标出现与“方法一”一样的检
测框。再调整本体，焊盘，整个元件的搜索范围（即元件定位区域）等检测框。
第 33 页 共 54 页
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
第 34 页 共 54 页

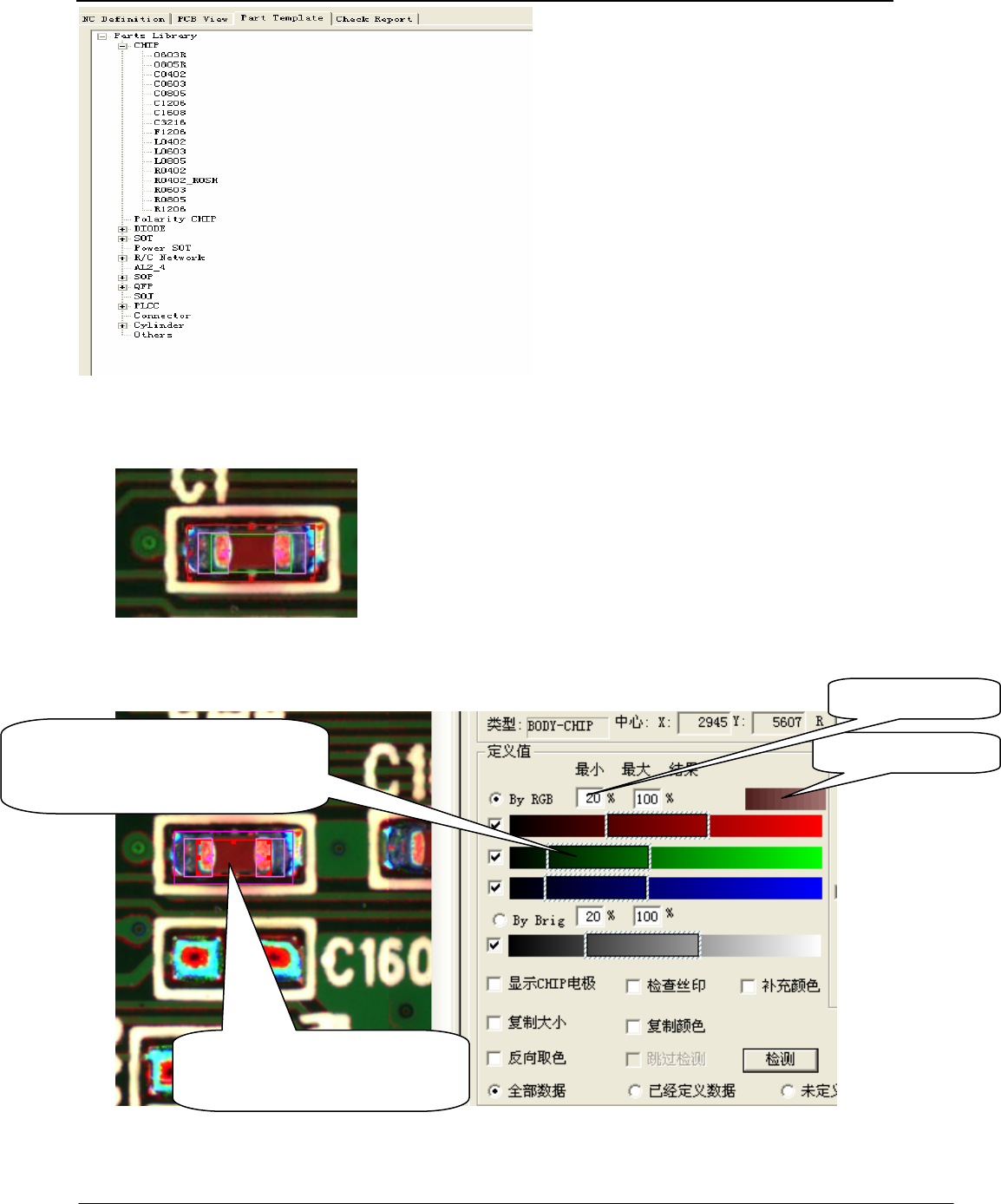

4.4 元件各项检测参数的调整：
4.4.1 CHIP 元件编辑,以 C1608 为例：
红色的外框代表元件的搜索范围; 一般以背景的焊盘中心为中心。绿色的框代表元件的本体，一般
与元件的本体一致，粉红色的框代表元件的焊接区域，但焊接区域必须包含元件可上锡的焊接端。
z 我们首先激活绿色框，在编程检测端如下图：
所选颜色合成范围
可以接受的比例
这是检测元件本体对应可以认定为
本体颜色的范围，分红（R）,绿(G),
蓝
(
B
)
调整
按住 Ctrl,在此处单击鼠标右键，
系统自动提取元件的本体颜色
在图像检测画面，检测图象可以有两种方式，一种是用 RGB 色彩，一种是用黑白辉度。客户可选适合
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
自己产品的方式。
在设置好颜色范围后，左键单击检测，会有检测结果显示出来，激活的框是那部分，检测就检测那部
分的内容。

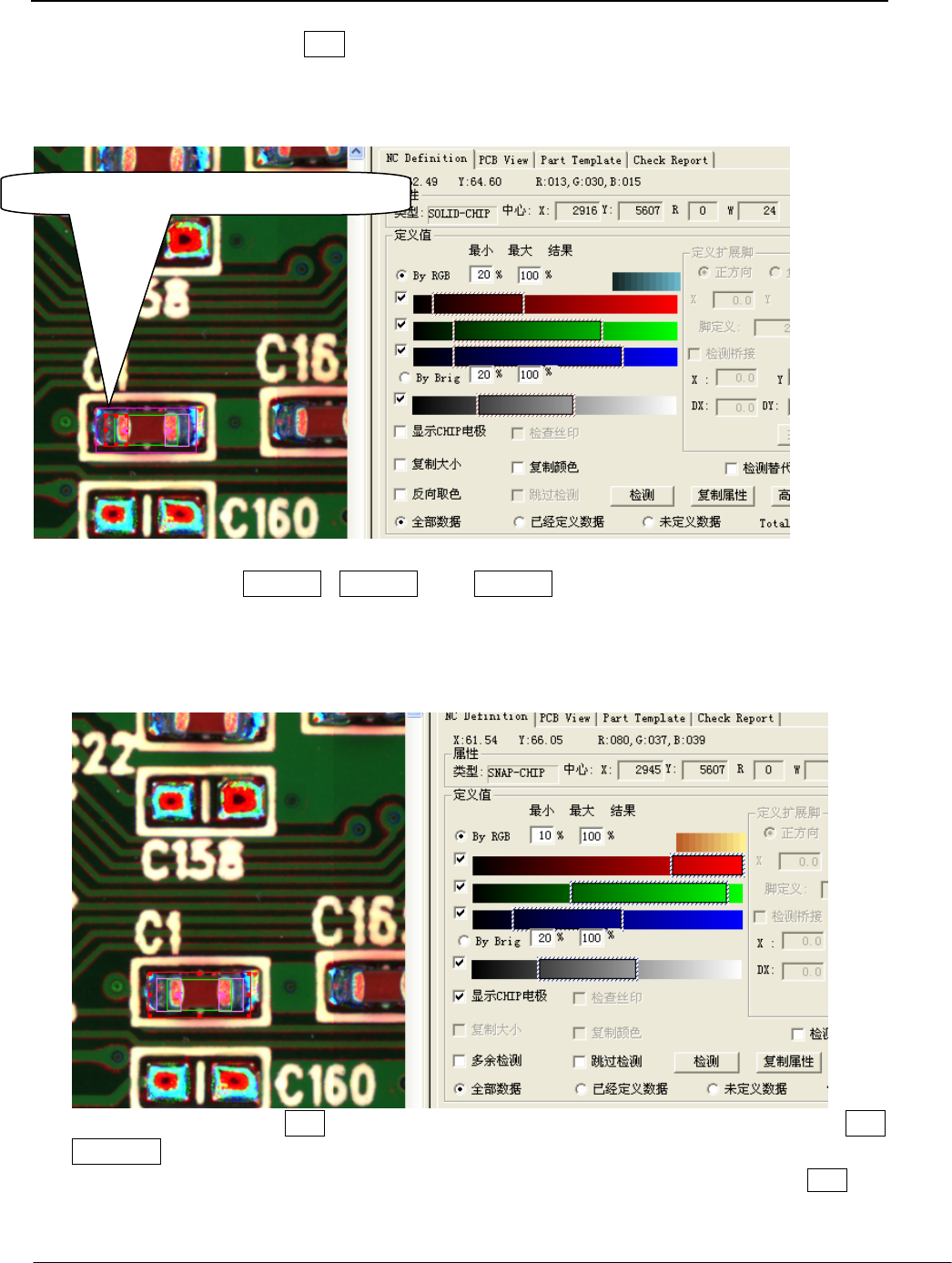

z 然后我们激活焊接框（粉红框）如下图：
焊接区域颜色调整，不考虑元件焊脚的颜色
在调整好一端之后，选择复制大小，复制颜色，单击复制属性，另一端粉红框也具有相同的编程内容，
但检测框的位置还需要调整。注意：焊锡部分不能用鼠标右键来获得颜色属性定义，只能通过调整实
现区域定义！
z 再激活元件外框如下图：
在此情况下鼠标左键单击检测，显示检测内容是整个元件各个方面是否通过检测，如果选择显示
CHIP 电极，则检测时 CHIP 电极的识别内容会显示出来，其它检测内容不显示。再此画面下颜色
调整内容是元件焊脚电极颜色的调整内容，也可以通过在电极处单击鼠标右键同时按住 Ctrl 键的
方法自动对电极取色。如果检测结果通过了，此元件的编程就通过了。
对于此类型的元件，做一个就可以将内容复制到所有同种或同类元件，节省了编程时间。
