JT 深圳市劲拓自动化设备股份有限公司 （培训资料）

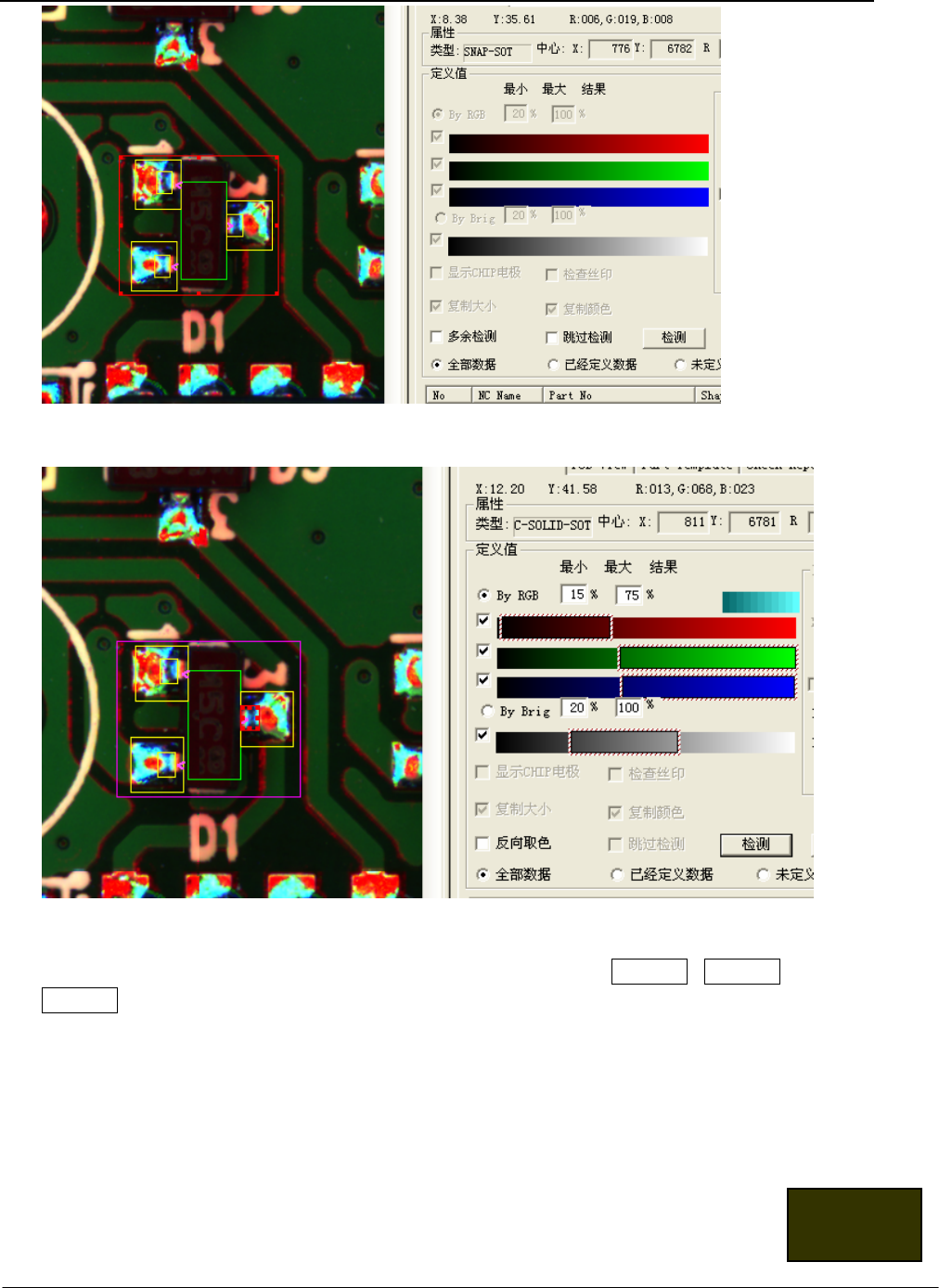

z 激活绿色元件本体框，象在调整上一个例子一样调整元件本体颜色属性。
z 激活元件焊接区域中的引脚区域，如下图
调整蓝色引脚的颜色区域，确认引脚存在，注意保持引脚区域的一端与焊接区域的一端在一条线上。
z 激活元件焊接区域，如下图
将焊接的蓝色调整显示出来，确定正常焊接的比例。调整好之后，勾选复制大小、复制颜色，然后单击
复制属性。其它两脚已与此脚具有相同的属性了。然后在确认那两个焊接区域的设置，如果测试不能通
过，再略作调整即可。
返回目录
第 38 页 共 54 页
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）

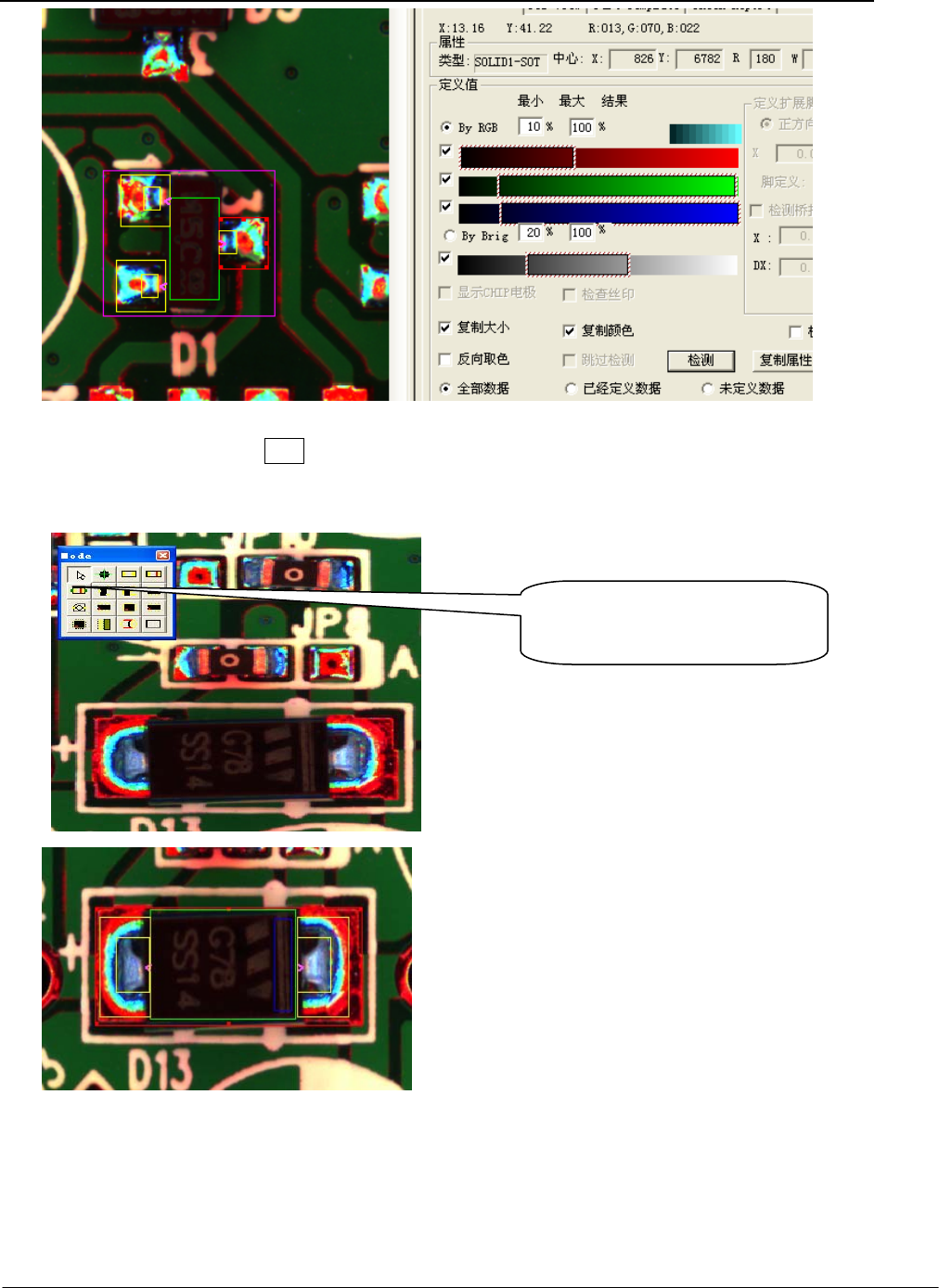

z 激活元件最外框（紫红框）
激活元件最外框后，单击检测，即可确认整个元件有无通过测试。
4.4.3 钽电容的编辑 如下图：
选择此类型有两引脚元件的识
别方式(增加二极管定义框)
在上图中焊接区域的调整方法与三极管一样，与前面元
件不同的是多了蓝色极性框。激活极性框，将极性框移动到能代表极性的位置，调整代表颜色。但
对有极性的元件要注意，在调整好的元件所有的检测内容并检测通过后，要将整个元件检测框旋转
180 度后检测极性框，检测不出极性的内容才可以。然后再将整个元件检测框旋转 180 度回到原来
的状态。
4.4.4 电源三极管的编辑 如下图：
第 39 页 共 54 页
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）

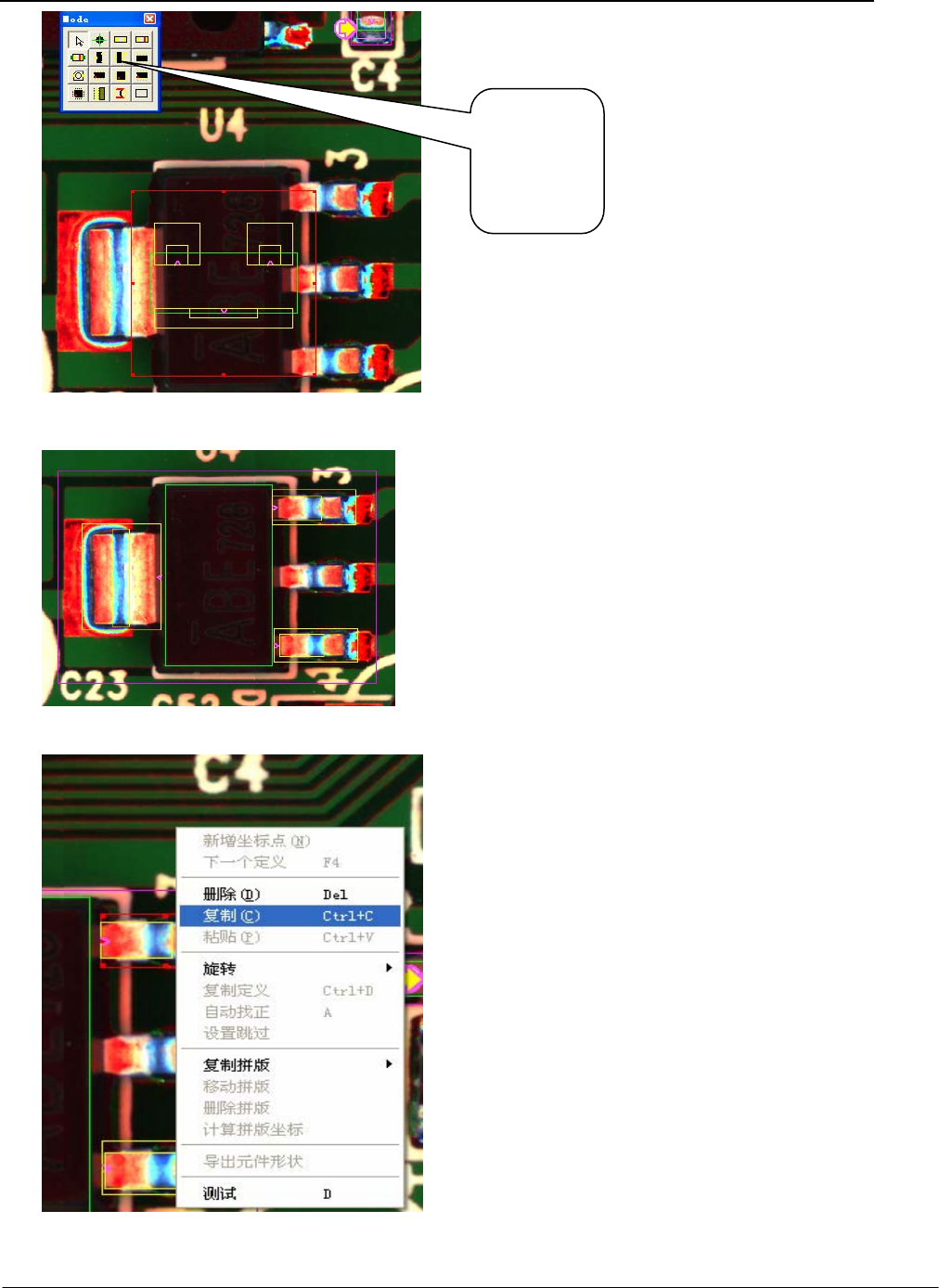

将上面的检测框旋转，调整元件本体，元件的单个脚
的颜色设定，如下图。
对于此类型
元件, 选择
电源 SOT
检测框
原始库内的元件小脚只有两只，但实际的元件小脚有三
只，所以这里使用一个新功能，激活元件单脚外框后，按右键如下图：
执行复制，再执行激活整个元件的测试外框，然后按
鼠标右键，执行粘贴功能，这时，将鼠标移动到元件右侧中间脚位置单击鼠标左键，最
后得到下图。然后再确认一下新增脚的设定即可。
