4.4.10 圆柱状元件的编辑
增加圆柱形二极管定义框
z 调整元件测试最外框（紫红）。
z 调整元件本体框（绿色）。
z 调整元件极性框（蓝色）。
z 调整元件焊接检查框（黄）中的元件焊接端头框，检测时取红黄色。
z 调整元件焊接检测框（黄）外框的焊接颜色及范围。
调整小技巧：此类元件有些时候是大元件小焊盘，或者是小元件大焊盘，可以通过将本体调窄或者调宽，
本体颜色小最小值设定宽松或者严格，这样放松或者严格设定。
4.5 拼版复制和程序检测：
4.5.1 拼版复制
通常我们制作多拼版程序时，缺省是第一拼版。如果需要作多个拼版复制，则选择第一拼版上

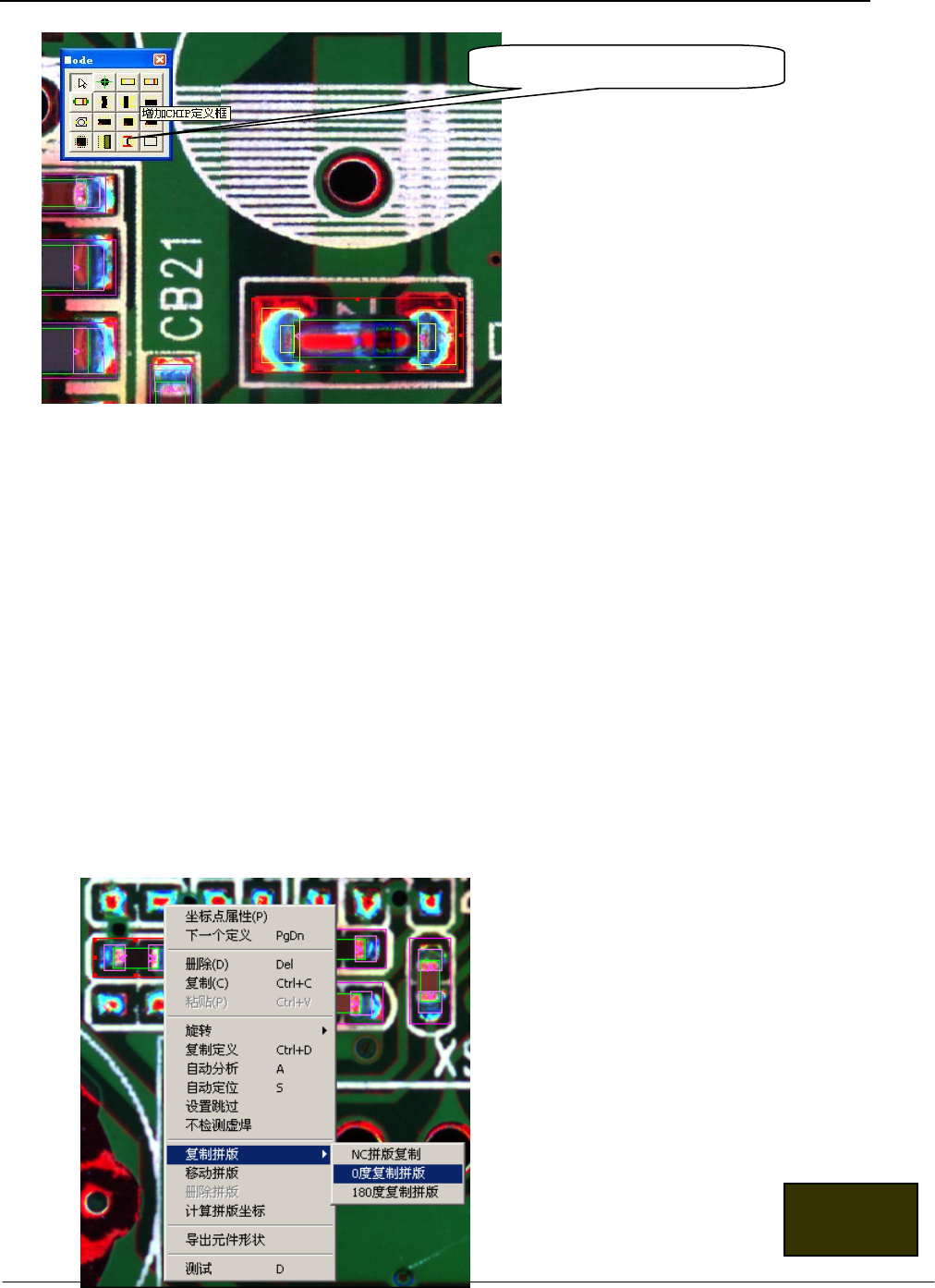

的一个定义，单击鼠标右键，出现定义菜单（如下图所示）。选择需要作的拼版复制角度，然
后到下一拼版相同元件位置，单击鼠标左键，则得到相应的拼版复制。
注意：1 在作拼版复制以前，需要保存当前定义；
2 如果复制位置有偏差，可以单击鼠标右键移动当前拼版。
第 45 页 共 54 页
返回目录
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
4.5.2 程序检测
在程序制作完成以后，需要作一次模拟检测。 根据菜单数据－自动检测，或快捷键 F5 自动执
行。

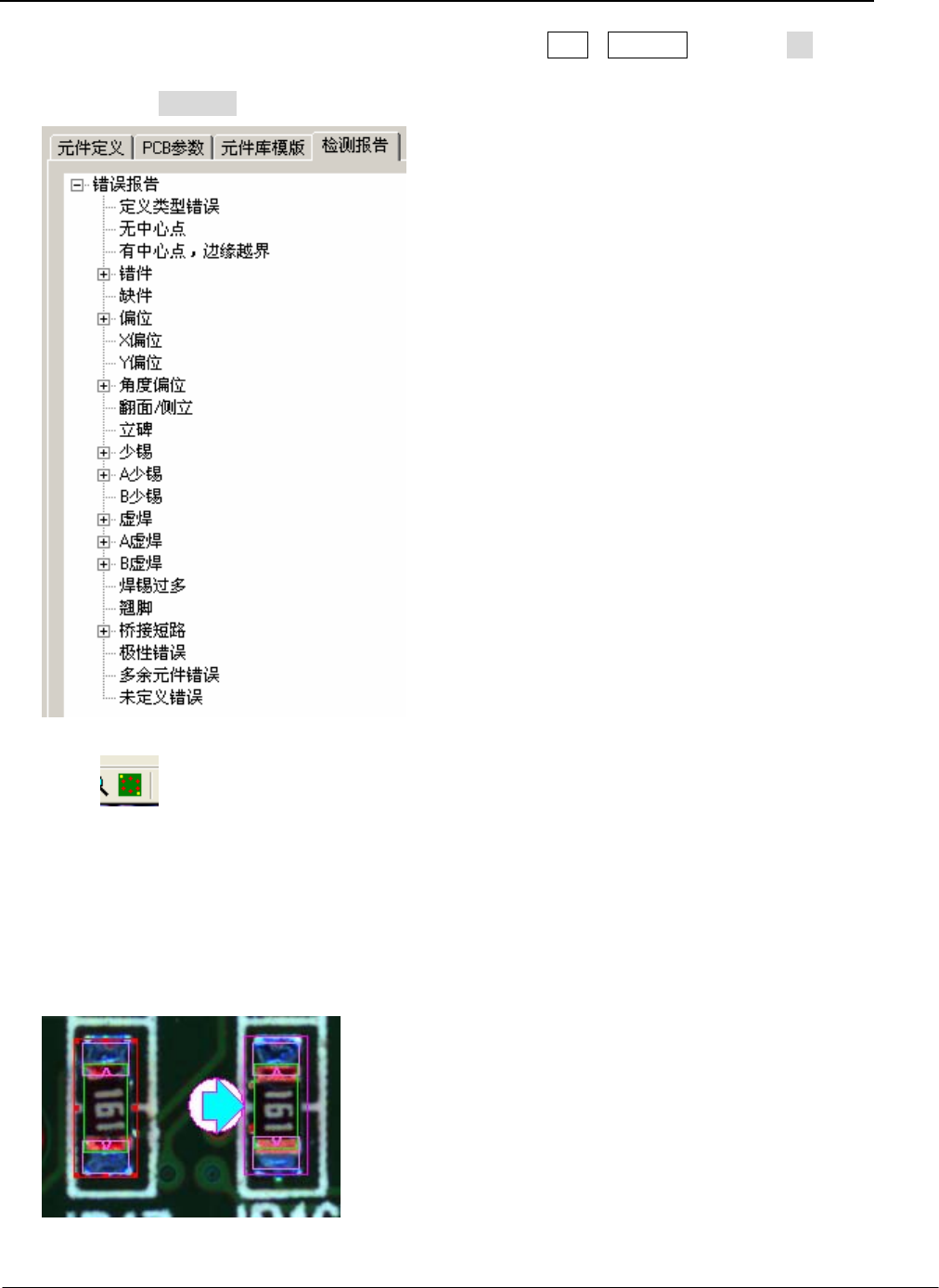

检测结果会在错误报告中作分类说明，双击错误类型，逐个排除定义偏差。
4.5.3 离线调试完成后，生产机器格式保存输出；(即“数据”Æ“生成机器路径”；或者是直接点击工
具栏上面的 按钮就可以了。然后点击“保存”按钮。这样就可以到“在线检测”模
块里面调试程序了。
4.5.4 调试技巧
1、 CHIP 物料的虚焊调整。对于焊盘两端正常焊锡，但是检测结果为虚焊的，则需要检测元件本
体大小是否正常。如下图所示，右边元件报告虚焊，如果适当增加元件本体大小，调整为左边那样，
本体在焊盘两端稍微多出一点点，则系统在检测就可正常通过，但是本体如果太大，则焊盘检测区
域太小，则会报告少锡。
第 46 页 共 54 页
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
2 、选择正确的元件类型
J型脚的贴片钽电容和非玻璃体的二极管等 DIODE 类型的元件，都选择二极管定义框， 如果对丝
印取样，则可以不用极性检测部分，因为丝印在勾选“极性检测”后也可以检测极性，否则必须按照极
性定义来检测。
对有玻璃体二极管，则需要按圆柱体方式元件检测。
3 、IC 虚焊调试困难。需要确定 IC 的脚间距设定正确，IC 桥接框设定正确。选择 IC 脚，设定正确
的焊接比例与焊脚颜色值及焊盘颜色值，测试即可。
4. 6 制作 BADMARK
(1) (2)
1、在孔洞位置或者是某一位
置，点击此按钮“增加异形
元件定义框”
(3)
(4)
2、点击此按钮，选择“MARK 类型，则出现如图 4
提示，点击“确定”就会出现如图 2，再选定里面蓝色
MARK 框调整为 MARK 颜色，最后选定外框(即
MARK 点搜索区域框)，调整颜色也是为 MARK 颜色。
右击选择“新增坐标点属性”，在 PAR NO 里面输入
类型，在“NC Name”里输入名字。此 BAD MARK
即定义完毕。
第 47 页 共 54 页
