JT 深圳市劲拓自动化设备股份有限公司 （培训资料） 如扫描得到的图片，存在以下元件和丝印 被切开缩小 的现象： 。 ，则应 该将 FOV 参数的数字 改小 。 如扫描得到的图片，存 在以下元件和丝印 被拉伸变大 的现象： ，则 应该将 FOV 参数的数字 改大 。 FOV 参数正常情况下， 所扫描出的图片应该完全没有变形的情况， 如下图： 。 4.2.2 扫描完整图片 4.2.2.1 检查完成后， 去掉 ” 测试扫描 FOV 大小 ”…
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
移动到一处有 PCB 丝印的位置， 点击获取 FOV，系统自动计算
相机视野大小。 (相机视野大小因 PCB 的厚度不同而设定，一般设定范围为
24.8-26.2 之间)
4.2.1.6 点击选中”测试扫描 FOV 大小”，然后点击“扫描 PCB” 进行扫描测试 FOV
大小。只扫描 PCB 尺寸的 1/4 进行扫描测试。扫描 OK 后。图像文件自动存放在“D 盘——
AOI 程式——123456-A——SCAN”目录下。
4.2.1.7 查看图片，确认 FOV 参数
a．双击打开桌面上的打开 AOI 离线编辑软件（AOIEDIT） 。
b．点击菜单栏上的“文件--打开扫描文件”。打开路径为“D 盘——DATA——123456-A——SCAN”
目录下的名称为“imgList
.idx” 的 PCBA 扫描文件。
c．检查扫描的 PCBA 图像文件拼接情况。方法如下：查看各图片之间有无错位。检查元件和插件
孔以及 IC 脚的拼接情况。
第 26 页 共 54 页
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）

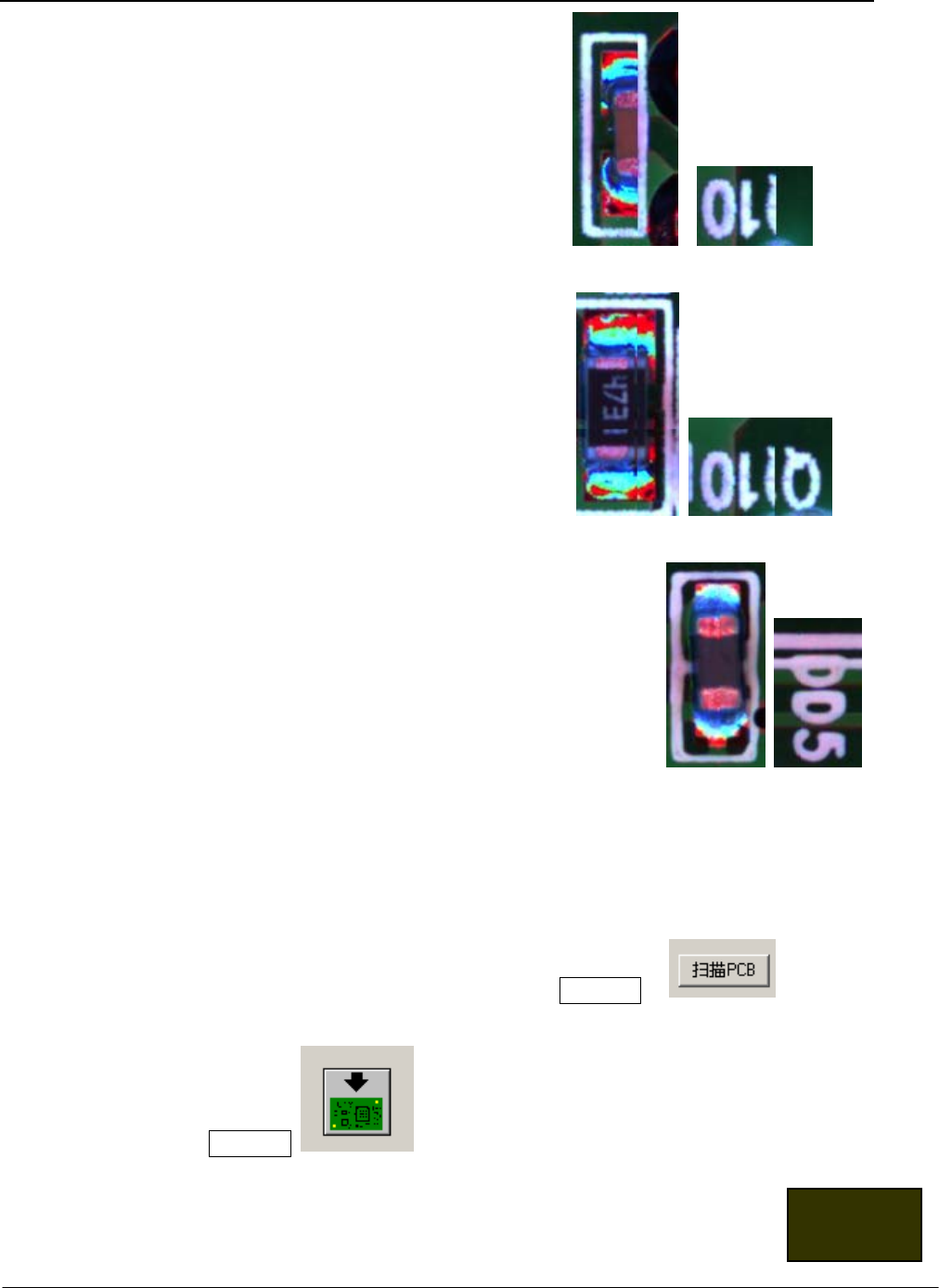

如扫描得到的图片，存在以下元件和丝印被切开缩小的现象： 。 ，则应
该将 FOV 参数的数字改小。
如扫描得到的图片，存在以下元件和丝印被拉伸变大的现象：
，则
应该将 FOV 参数的数字改大。
FOV 参数正常情况下，所扫描出的图片应该完全没有变形的情况，如下图：
。
4.2.2 扫描完整图片
4.2.2.1 检查完成后， 去掉”测试扫描 FOV 大小”， 然后点击“扫描 PCB” ，重新完整
的扫描 PCBA。
4.2.2.2 扫描 OK 后按卸载 PCB 将 PCBA 退回加载位置。
返回目录
第 27 页 共 54 页
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
4.3 程式制作及各元件制作介绍

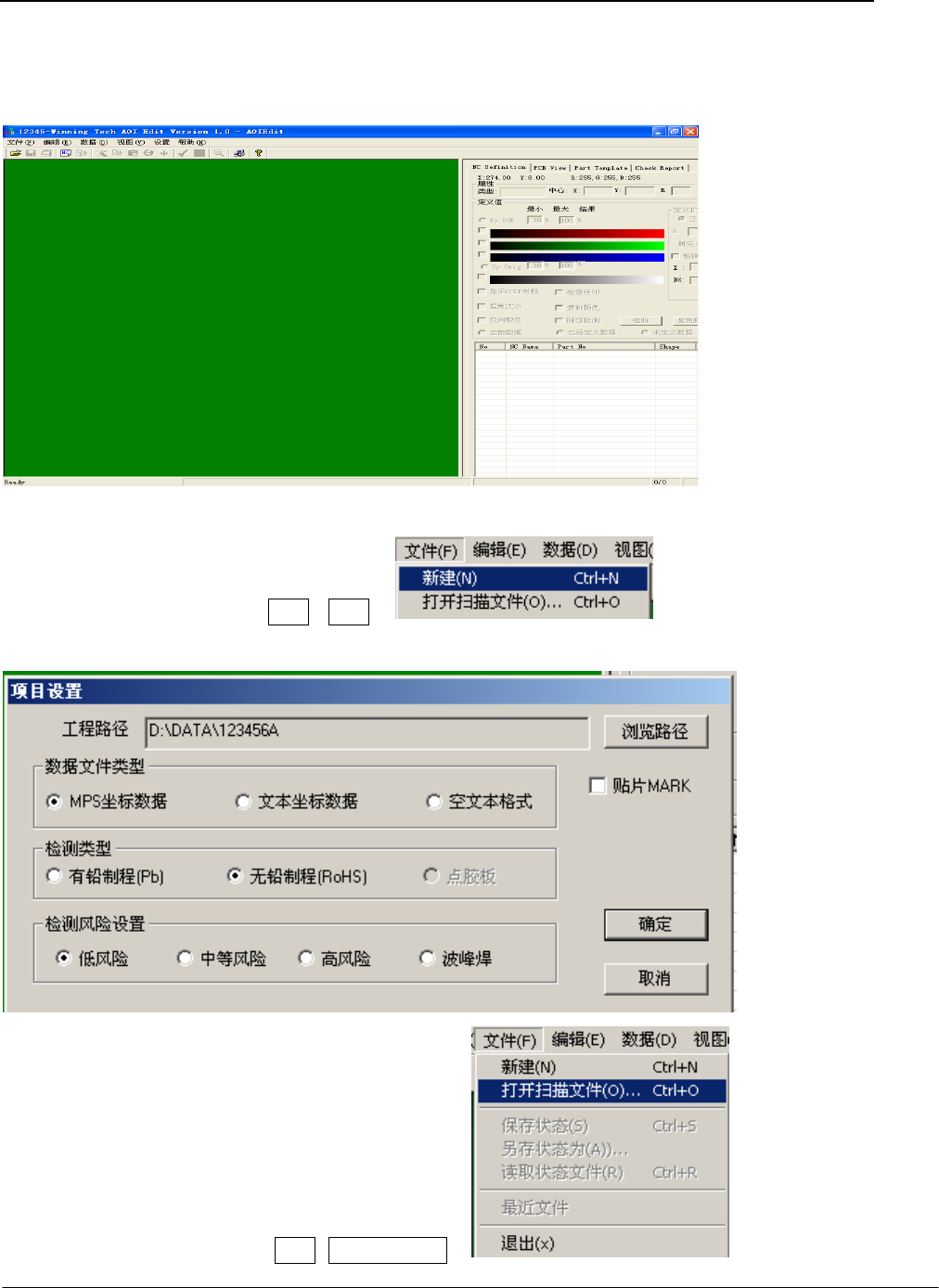

4.3.1 运行AOIEDIT.EXE，进入 AOIEDIT 编辑主画面如下图：
4.3.2 打开扫描图像文件
4.3.2.1 点击菜单栏上的“文件—新建， 选择工程目录为 D 盘——
DATA ——123456A 。并选择资料模式和制程类型及风险设置。
4.3.2.2 点击菜单栏上的“文件--打开扫描文件” 。打开路径为“D
第 28 页 共 54 页
