3.3.1.3“数据”菜单
数据—读取数据：在我们打开 PCB 图像之后，我们需要执行此功能，读取元件的坐标及 BOM 等信息。
数据—新增坐标点：在我们打开 PCB 图像之后，如果我们无元件数据及 BOM 资料，我们需要执行此
功能，将要测试的元件一个一个的手动增加进去。
数据—PCB颜色：在我们开始制作程序之前，我们需要输入 PCB 的背景颜色。

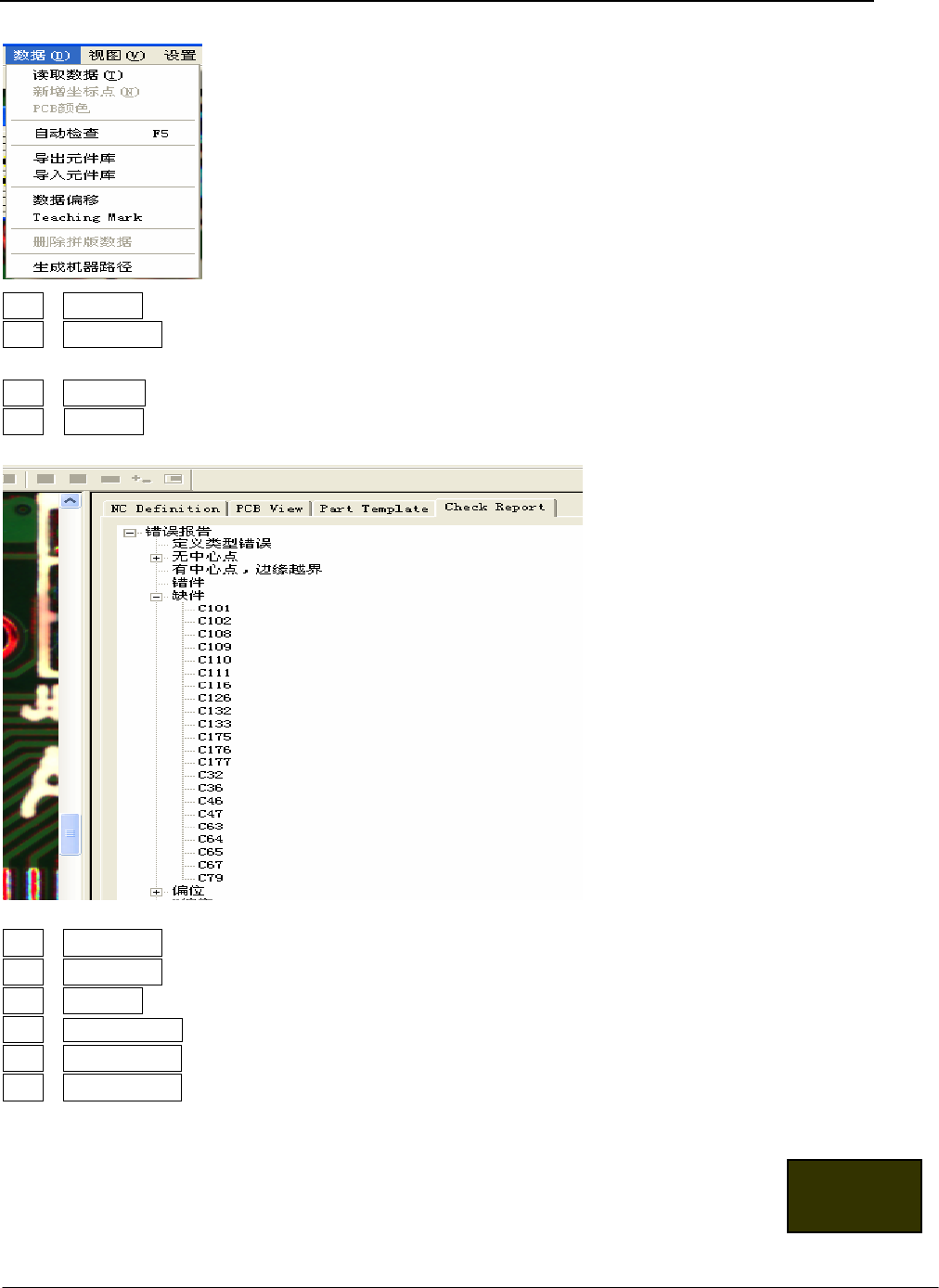

数据—自动检查：在我们制作程序中，执行此功能可以自动完成对所有已设置检测框的元件的检查，
并给出错误报告。如下图展示内容：
操作者可根据内容，对程序再调整。
数据—导入元件库：导入外部元件库。
数据—导出元件库：导出元件库存为外部元件库给其他机器使用。
数据—数据偏移：。
数据—Teaching Mark：。
数据—删除拼板数据：系统内部设置的拼板数据清除。
数据—生成机器路径：生成生产时机器照像检查的顺序。
3.3.1.4“视图”菜单
返回目录
第 19 页 共 54 页
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
第 20 页 共 54 页
视图—工具栏：工具栏是否可见。
视图—状态栏：状态栏是否可见。
视图—状态栏：激活切分条。
视图—模型定义栏：模型定义栏浮动工具栏是否可见。
视图—类型定义栏：类型定义栏是否可见。
视图—缩小图形：执行此功能可以缩小图形。
视图—显示定义框：执行此功能可以隐藏或显示所有元件的检测定义框。
视图—显示机器路径：执行此功能可以将当前的状态切换为显示机器照相运行路径状态或程
序编辑调整状态。
视图—全部镜头：执行此功能可以显示机器照相运行全部路径。
视图—上一个镜头：执行此功能可以显示机器照相运行路径的上一个镜头图象。
视图—下一个镜头：执行此功能可以显示机器照相运行路径的下一个镜头图象。
3.3.1.5“设置”菜单
设置—参数配置：执行此功能可以进入如下设置画面。
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
设置—元件库定义：执行此功能可以进入如下设置画面。
风险选择说明：高风险会有低误报，高漏检。低风险会有高误报，低漏检。
一个镜头画面可视的长度参数，宽度
参数可以自动根据长度自动计算，此
数据与板的厚度相关
当前项目的路径，
可以更改
当前项目所引用的元件
库的路径及名称，可以更
设置—Language：执行此功能可以进入如下语言设置画面，可选择的语言包含中文简体，中文繁体和
英语。
复制元件定义及导入元件库的方式
无铅制程与有铅制程的选择
检测风险选择，
根据
PCB
特点
选择
各种
检测
框的
颜色
3.3.1.6 "帮助"菜单
关于 MPSAOI(A)：用于打开 MPSAOI 帮助文件。
演示：用于打开演示模式。(只在校对模式下有用)
3.4 类型定义栏介绍
1、
Mark 类型：用来在制作测试程序中，给某个测试对象添加 MARK 或是 Bad Mark 测试框。
第 21 页 共 54 页
