JT 深圳市劲拓自动化设备股份有限公司 （培训资料） 演示：用于打开演示模式。 ( 只可在校对模式下使用 ) 3.3 AOIEDIT 菜单介绍 AOIEDIT 主画面 编辑区域 菜单栏 快捷键区域 N C 数据区域 3.3.1 AOIEDIT 各个菜单功能 3.3.1.1 “ 文件 ” 菜单 文件 — 新建 ：新建一工程，系统清空之前的所有内容。等待导入新的内容。 图片显示区域 第 17 页 共 54 页
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
Language：用于设置软件语言。
权限设置：用于更改各个用户的权限及口令。
Language：用于设置软件语言。
权限设置：用于更改各个用户的权限及口令。
修改口令：用于修改当前用户的口令。
3.2.1.7 “查看”菜单
工具栏：用于设置显示或隐藏工具栏。
状态栏：用于设置显示或隐藏状态栏。
模型定义栏：用于设置显示或隐藏模型定义栏。
类型定义栏：用于设置显示或隐藏类型定义栏。
查看定义框：
打开错误查看窗口：用于打开错误查看窗口。快捷键：
3.2.1.8 "帮助"菜单
返回目录
关于 MPSAOI(A)：用于打开 MPSAOI 帮助文件。
第 16 页 共 54 页
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
演示：用于打开演示模式。(只可在校对模式下使用)
3.3 AOIEDIT 菜单介绍

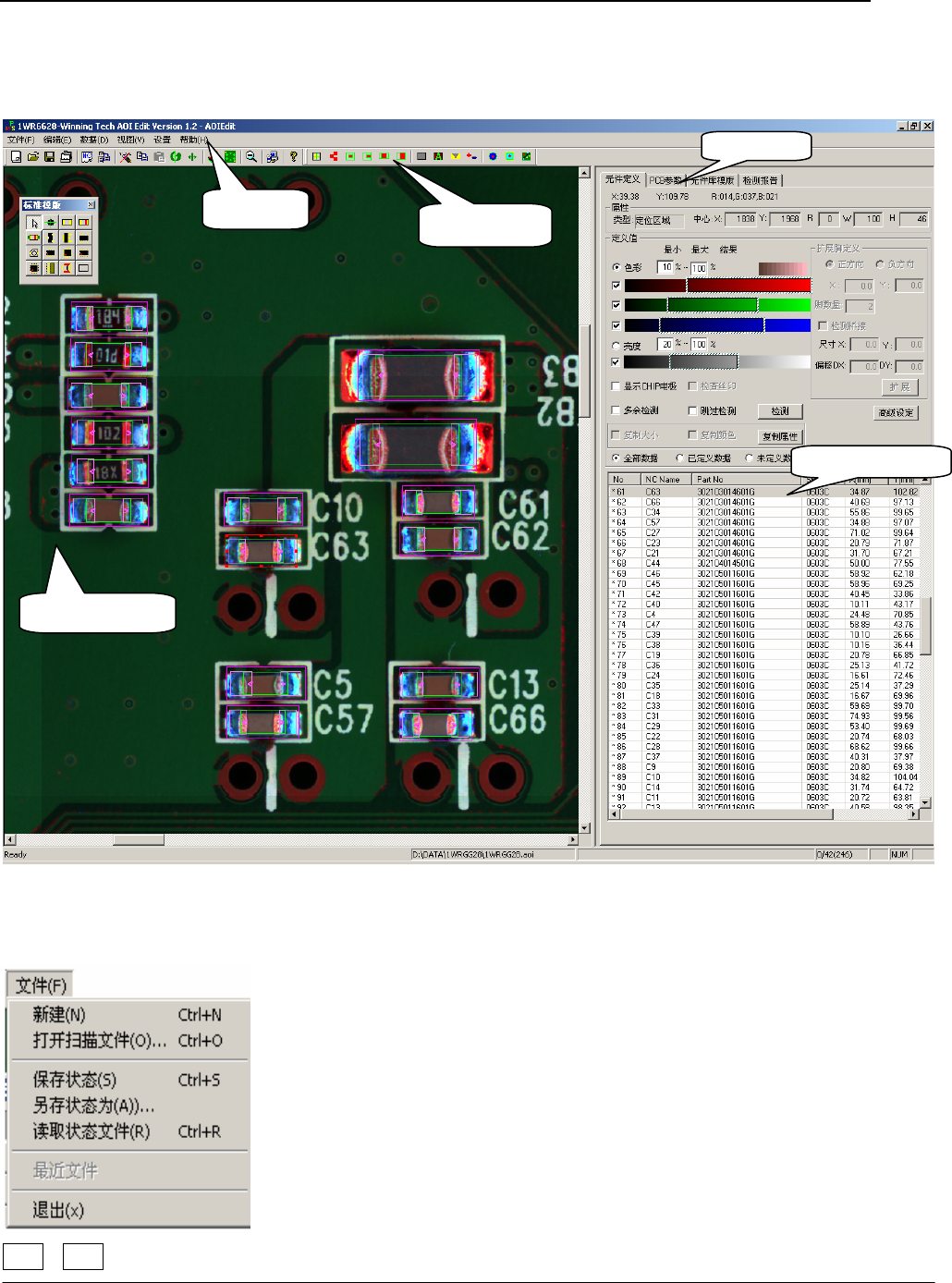

AOIEDIT 主画面
编辑区域
菜单栏
快捷键区域
N
C 数据区域
3.3.1 AOIEDIT 各个菜单功能
3.3.1.1 “文件”菜单
文件—新建：新建一工程，系统清空之前的所有内容。等待导入新的内容。
图片显示区域
第 17 页 共 54 页
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
文件—打开：打开一工程文件中的图像文件。一般打开在工程目录下的 \SCAN \ imglist。Idx 文
件。
文件—保存：保存当前工程的当前编程状态。系统自动会在 10 分钟左右保存一次状态文件。
文件—另存：另存当前工程的当前编程状态为非系统自动产生的另一文件。系统自动会在 10 分钟左右
保存一次状态文件。
文件—读取状态文件：读取系统编程的某工程的编程状态文件，恢复系统到存状态文件时刻的状态，
作业员可接着保存的状态工作。但在执行此功能前，应该先读图像文件及数据文件。
文件—退出：退出 JT- AOI 的编程环境。

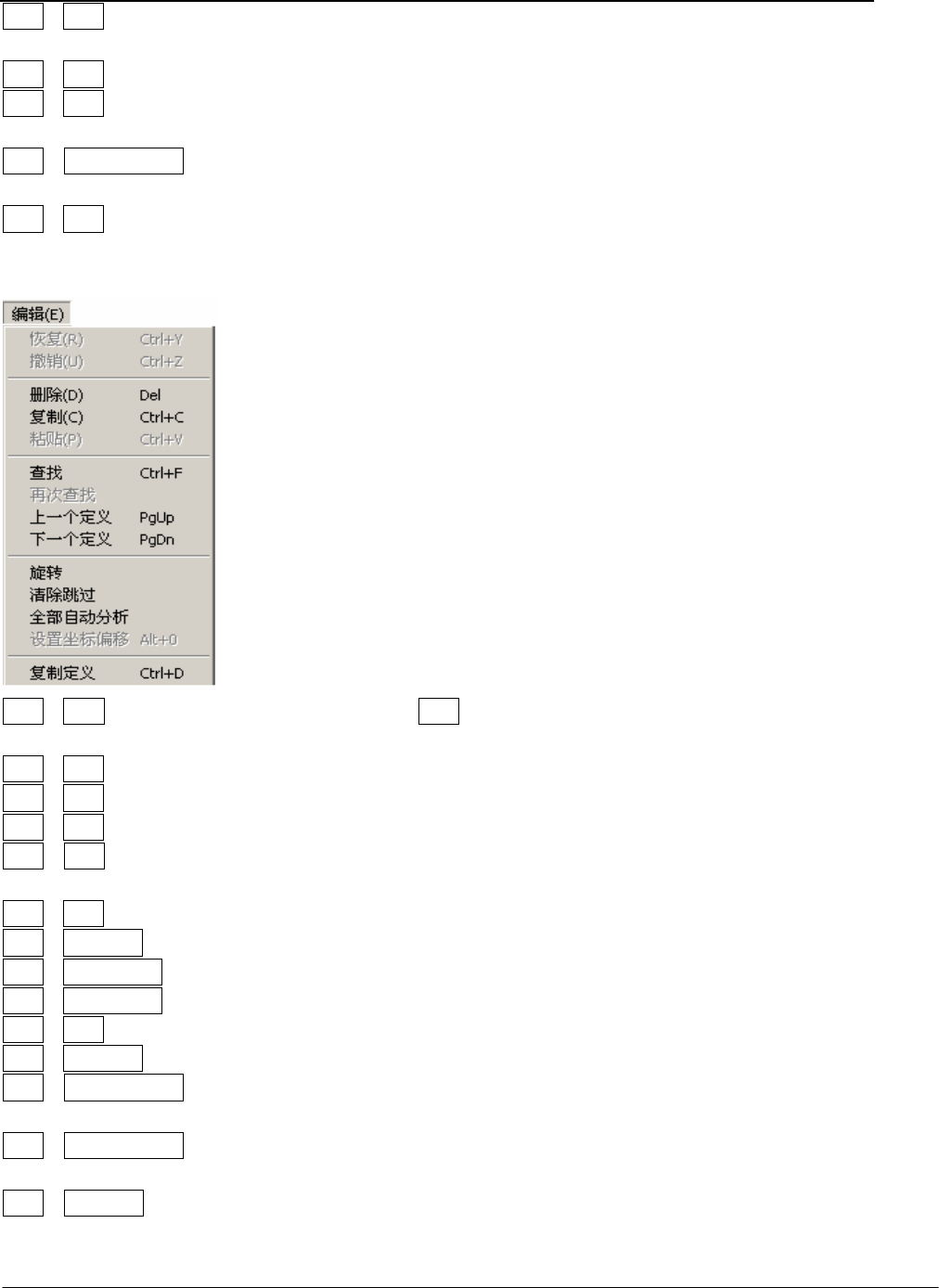

3.3.1.2“编辑”菜单
编辑—恢复：在修改调整参数或检测点后，使用撤消功能可退回到未修改之前的状态，再用此功能可
前进到未撤消之前的状态。
编辑—撤消：在修改调整参数或检测点后，使用此功能可退回到未修改之前的状态。
编辑—删除：删除激活的对象。
编辑—复制：将激活的对象复制到内存中。
编辑—粘贴：将复制的对象放粘贴的内存中。在要粘贴的位置用鼠标左键单击一下，则对象粘在对应
位置了。
编辑—查找：特指查找某个元件，在表格中用深色显示出来。
编辑—再次查找：再次查找某个元件。
编辑—上一个定义：再次查找某个元件。
编辑—下一个定义：再次查找某个元件。
编辑—旋转：将激活的对象旋转致特定角度。
编辑—清除跳过：将激活的对象或元件跳过指令清除，使之不跳过。
编辑—全部自动找正：系统自动根据选中的图像的特征与测试框的类型自动调整元件参数，目前仅用
于小 CHIP 元件。
编辑—设置坐标偏移：将当前图像上的某元件用外框框住。输入元件名称，系统自动计算导入的坐标
与实际坐标之间的偏差，并补正到每个元件中。
编辑—复制定义：系统自动将选中测试框的特征数据，复制到在同一定位区域下其它同类测试框的特
征数据。如大小，相对距离，颜色设置，参数设值等。
第 18 页 共 54 页
