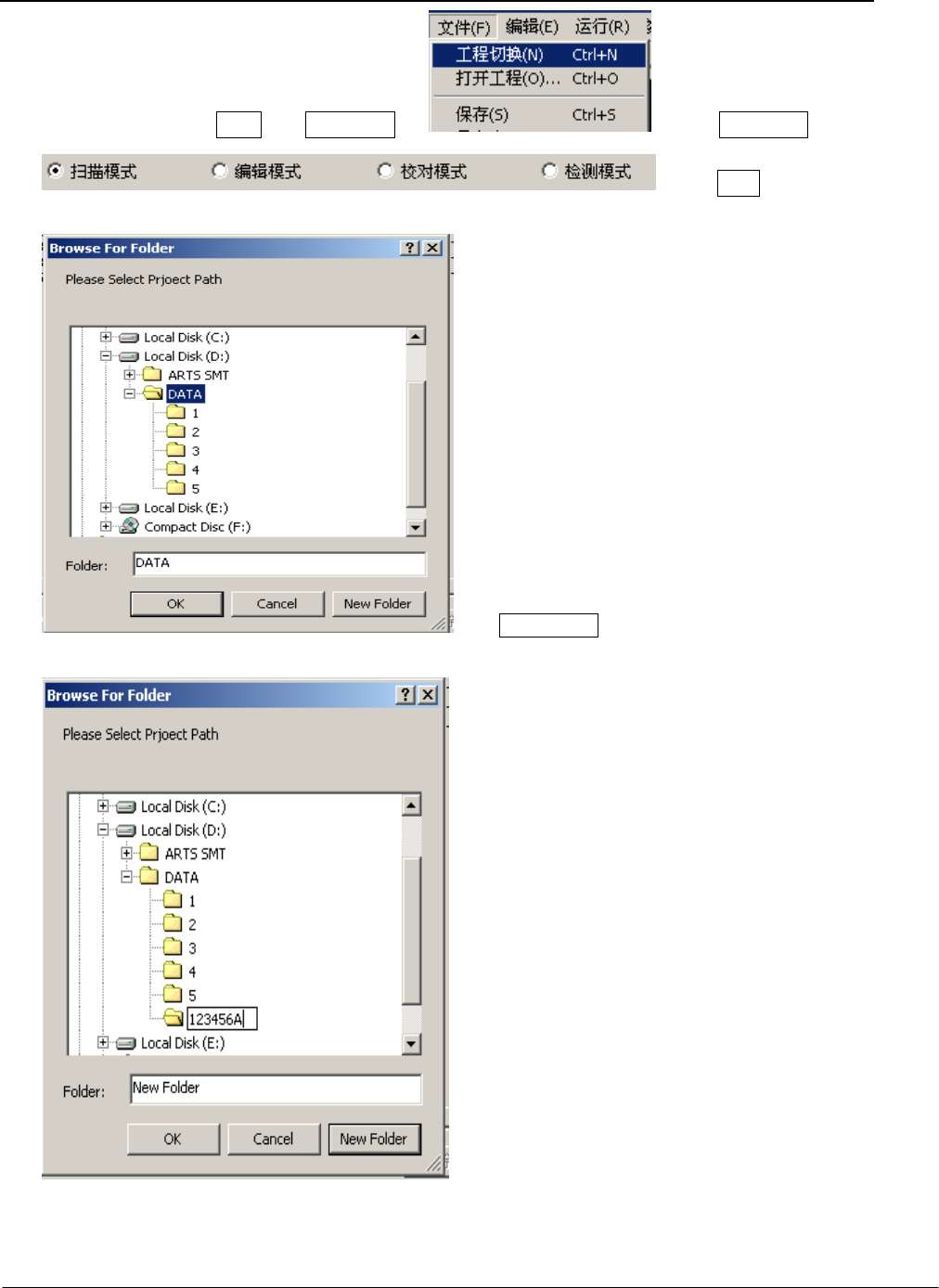

点击菜单栏上的“文件——工程切换” 点选“扫描模式”后，
点击“浏览”，出现以下
对话框，选择目录为 AOI 程式存放的根目录，如图：
点击 New Folder。新建一个文件夹作为新的工程
目录，输入它的名称，如(123456A)
第 24 页 共 54 页
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
，完成
后，点击 OK，再点击确认，系统会自动在该目录下创建以下几个文件夹：
Errlog0、SCAN Reclog （此三个文件夹内容介绍在 4。1。1 章节已作介绍）

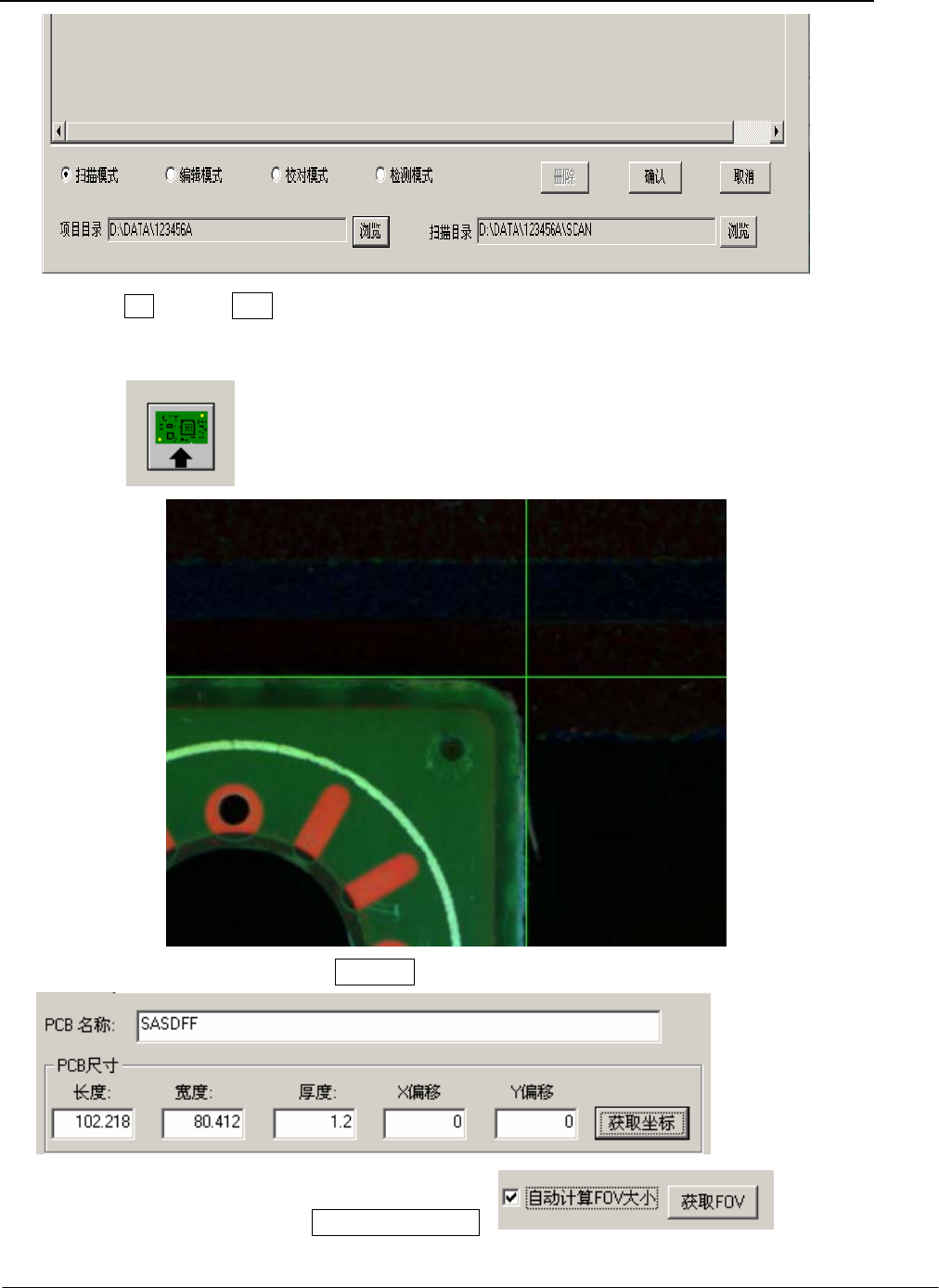

4.2.1.4 按此键加载 PCBA，用鼠标左键快速双击将 MPSAOI 的画面中心十字架对齐
PCBA 的右上角，
得到 PCB 右上角
坐标(即为 PCB 尺寸)，点击窗口右侧的获取坐标，系统自动输入 PCB 尺寸和 PCB 的名称。
4.2.1.5 点击窗口右侧下方的自动计算 FOV 大小， 然后将图像
第 25 页 共 54 页
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）

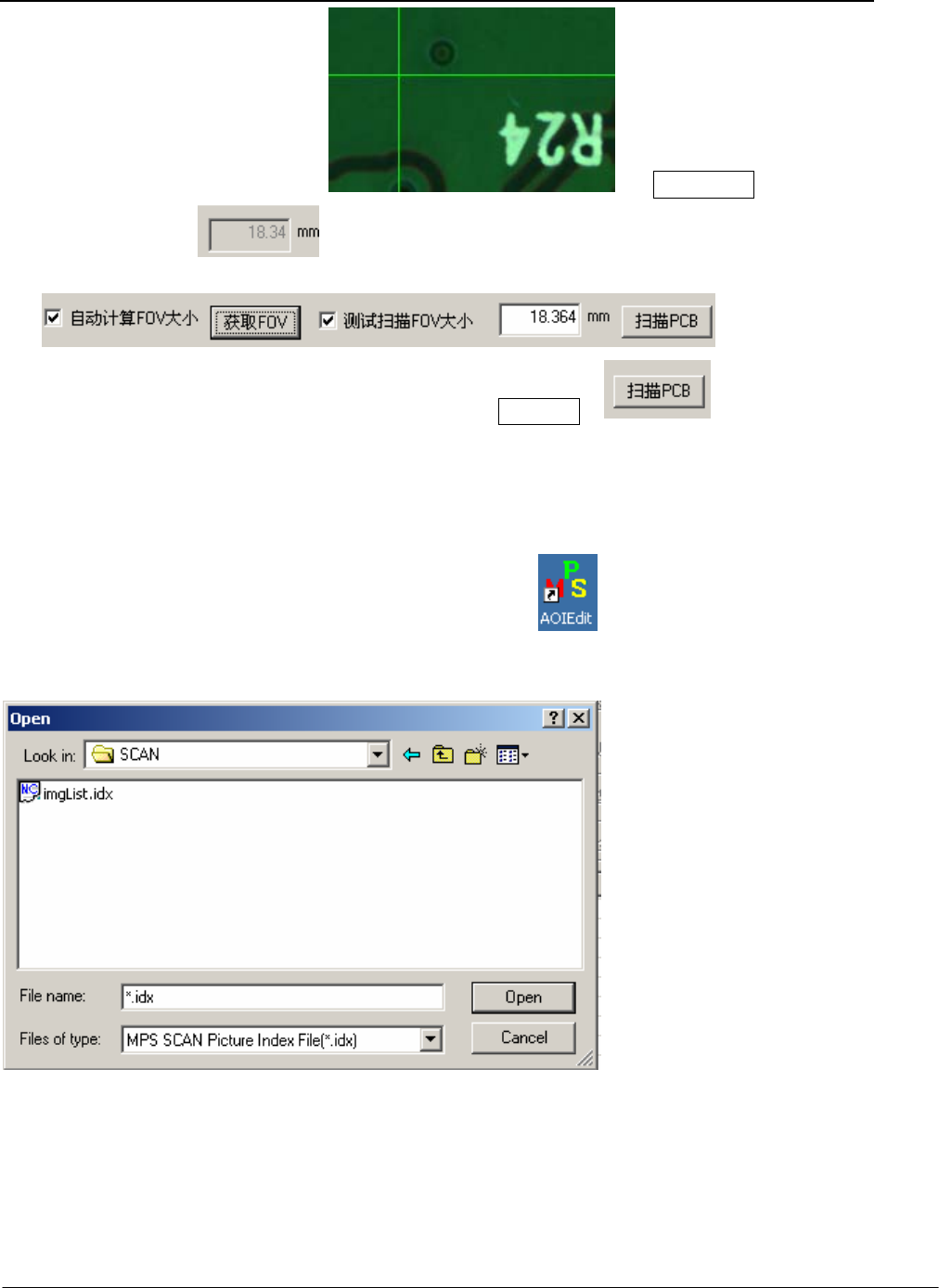

移动到一处有 PCB 丝印的位置， 点击获取 FOV，系统自动计算
相机视野大小。 (相机视野大小因 PCB 的厚度不同而设定，一般设定范围为
24.8-26.2 之间)
4.2.1.6 点击选中”测试扫描 FOV 大小”，然后点击“扫描 PCB” 进行扫描测试 FOV
大小。只扫描 PCB 尺寸的 1/4 进行扫描测试。扫描 OK 后。图像文件自动存放在“D 盘——
AOI 程式——123456-A——SCAN”目录下。
4.2.1.7 查看图片，确认 FOV 参数
a．双击打开桌面上的打开 AOI 离线编辑软件（AOIEDIT） 。
b．点击菜单栏上的“文件--打开扫描文件”。打开路径为“D 盘——DATA——123456-A——SCAN”
目录下的名称为“imgList
.idx” 的 PCBA 扫描文件。
c．检查扫描的 PCBA 图像文件拼接情况。方法如下：查看各图片之间有无错位。检查元件和插件
孔以及 IC 脚的拼接情况。
