4.3 程式制作及各元件制作介绍
4.3.1 运行AOIEDIT.EXE，进入 AOIEDIT 编辑主画面如下图：
4.3.2 打开扫描图像文件
4.3.2.1 点击菜单栏上的“文件—新建， 选择工程目录为 D 盘——
DATA ——123456A 。并选择资料模式和制程类型及风险设置。

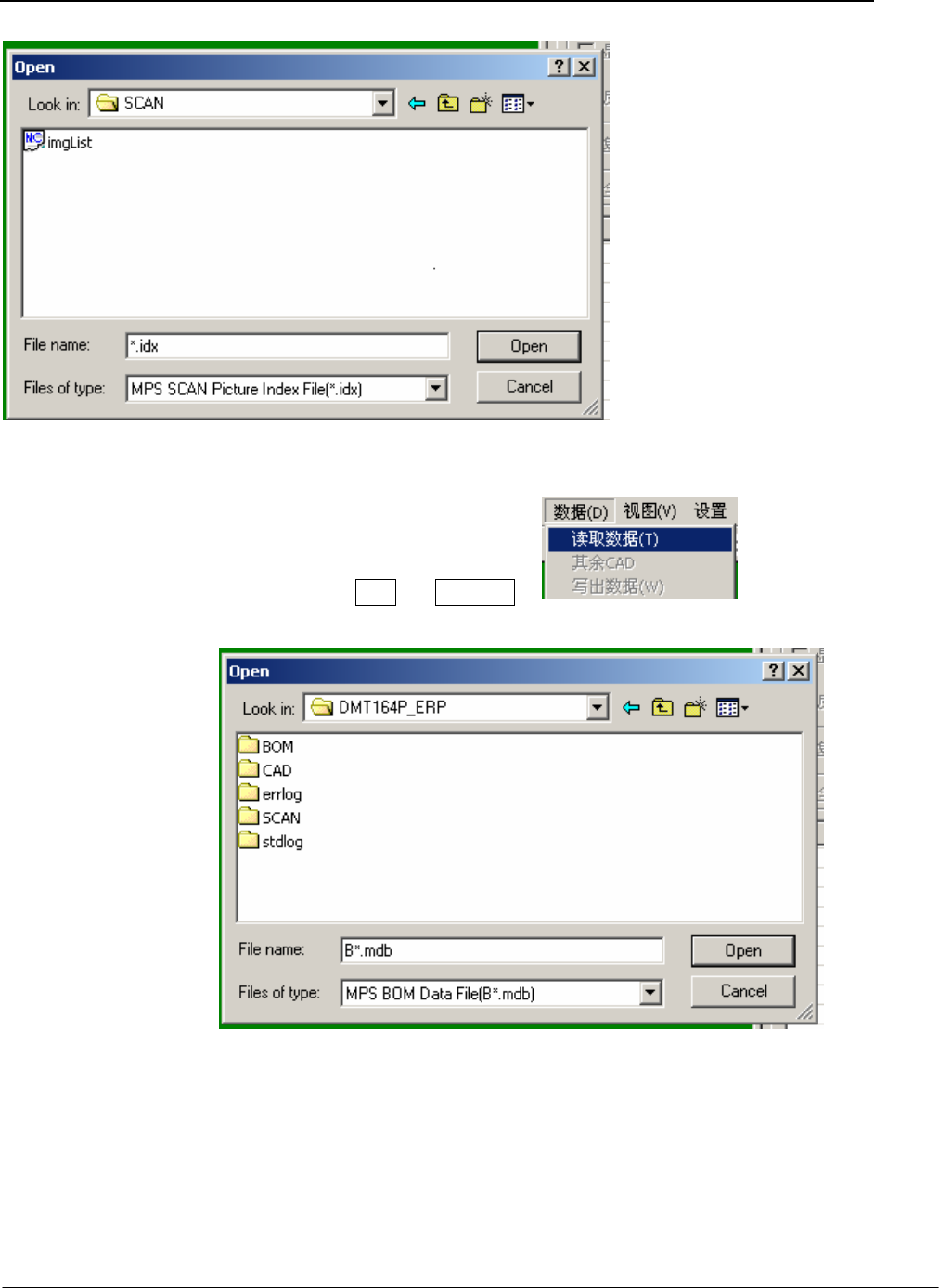

4.3.2.2 点击菜单栏上的“文件--打开扫描文件” 。打开路径为“D
第 28 页 共 54 页
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）
盘——DATA——123456A——SCAN”目录下的 PCBA 扫描 OK 的名称为” imgList。idx”的文件。
（图像文件越大，读取时间越
长）
4.3.3 读取数据 点击菜单栏上的“数据——读取数据” 进行 NC 数据加
载，依顺序打开“D 盘——DATA——123456A” 目录下的 BOM 文件夹内的“BOM”文件和 CAD 文
件夹内的“CAD”文件。
4.3.4 设置坐标偏移
第 29 页 共 54 页
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）

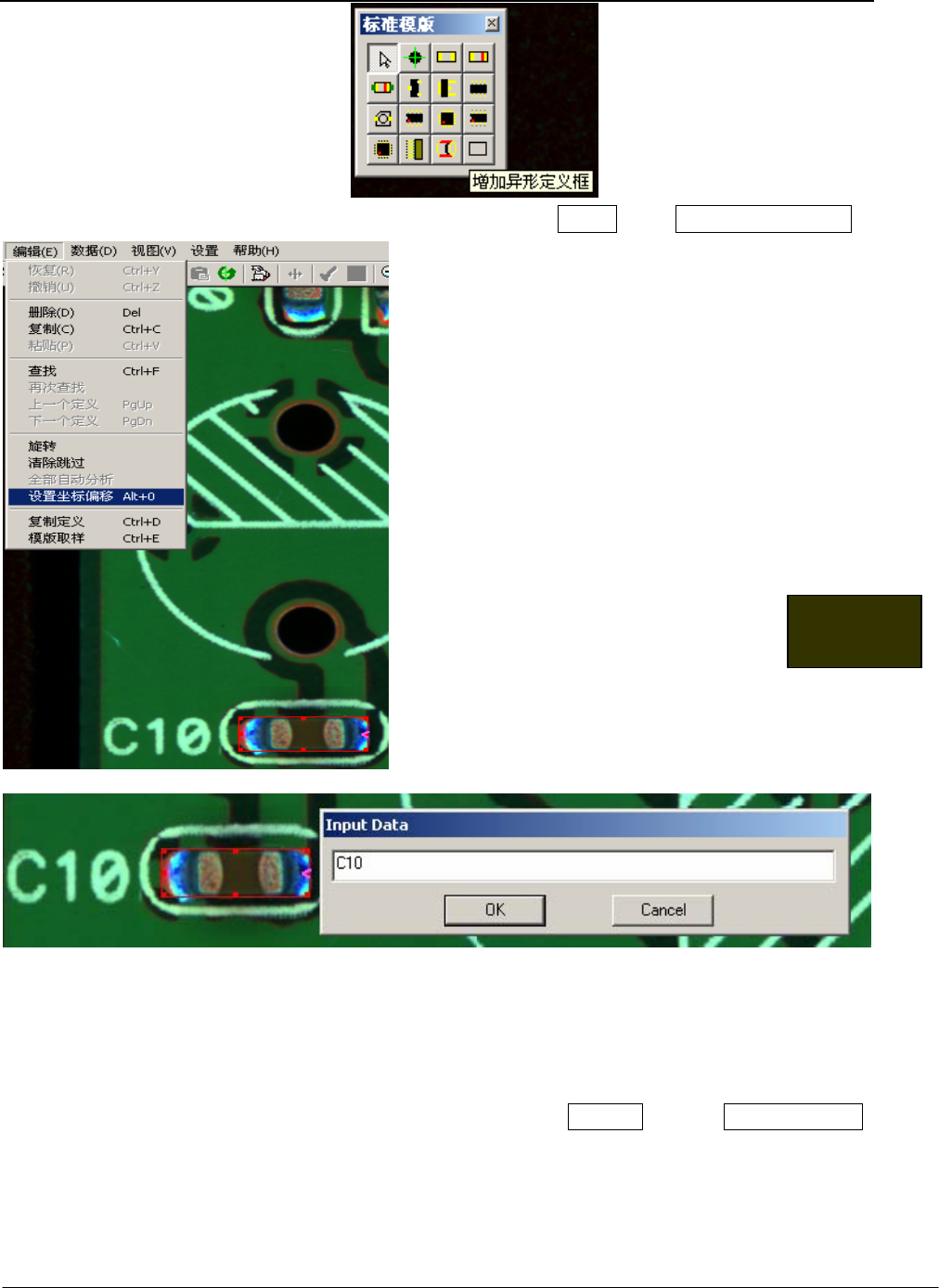

在标准模板内选择一个异形定义框， 框住一个在第一拼板内的已知其
位置号的元件( 以左下角的为最佳) 。点击“编辑——设置坐标偏移”
弹出一个对话框。在对话框内输入此元件的位置号后。
双击其它 NC 点，确认其它点的坐标是否正确，如正确，则设置坐标偏移成功。反之则设置坐标偏移错
误。检查 PCBA 的进板方向是否和 CAD 数据的进板方向一致。或检查 CAD 数据是否正确。
第 30 页 共 54 页
4.3.5 设置PCB 颜色(可忽略不做)
在标准模板内选择一个异形定义框(可使用设置坐标偏移的异型定义框)，将异形定义框拖到 PCB
一处浅色地方， 点击菜单栏上的” 数据(D) — PCB 颜色”
