JT 深圳市劲拓自动化设备股份有限公司 （培训资料）

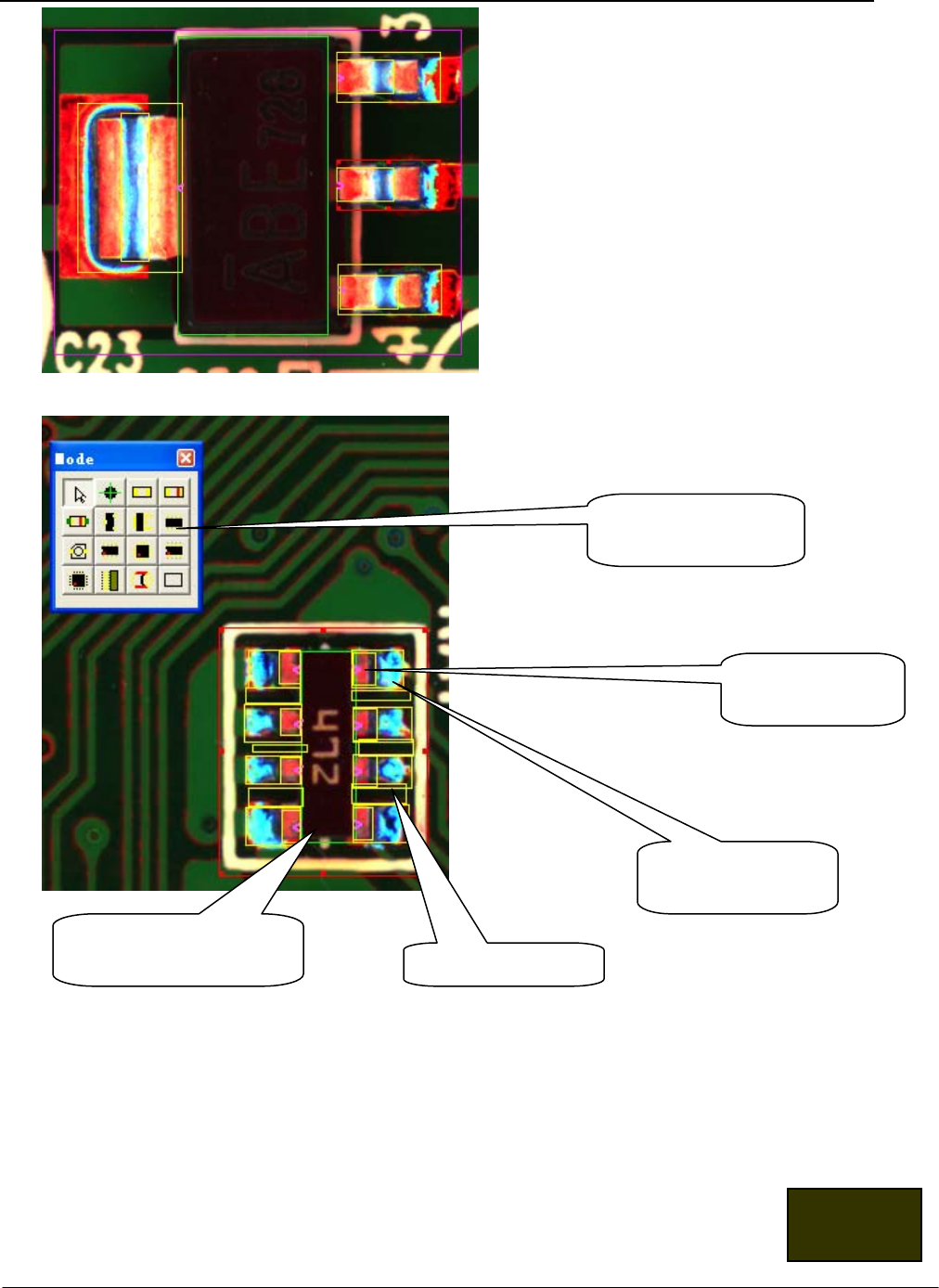

4.4.5 排阻排容的编辑
增加排阻，排容检测
框
元件的焊脚颜色
橙红色调整
元件的焊脚锡桥检
元件焊接颜色调整
（蓝色提取）
元件本体颜色提取，并要
丝印取样
返回目录
第 41 页 共 54 页
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）

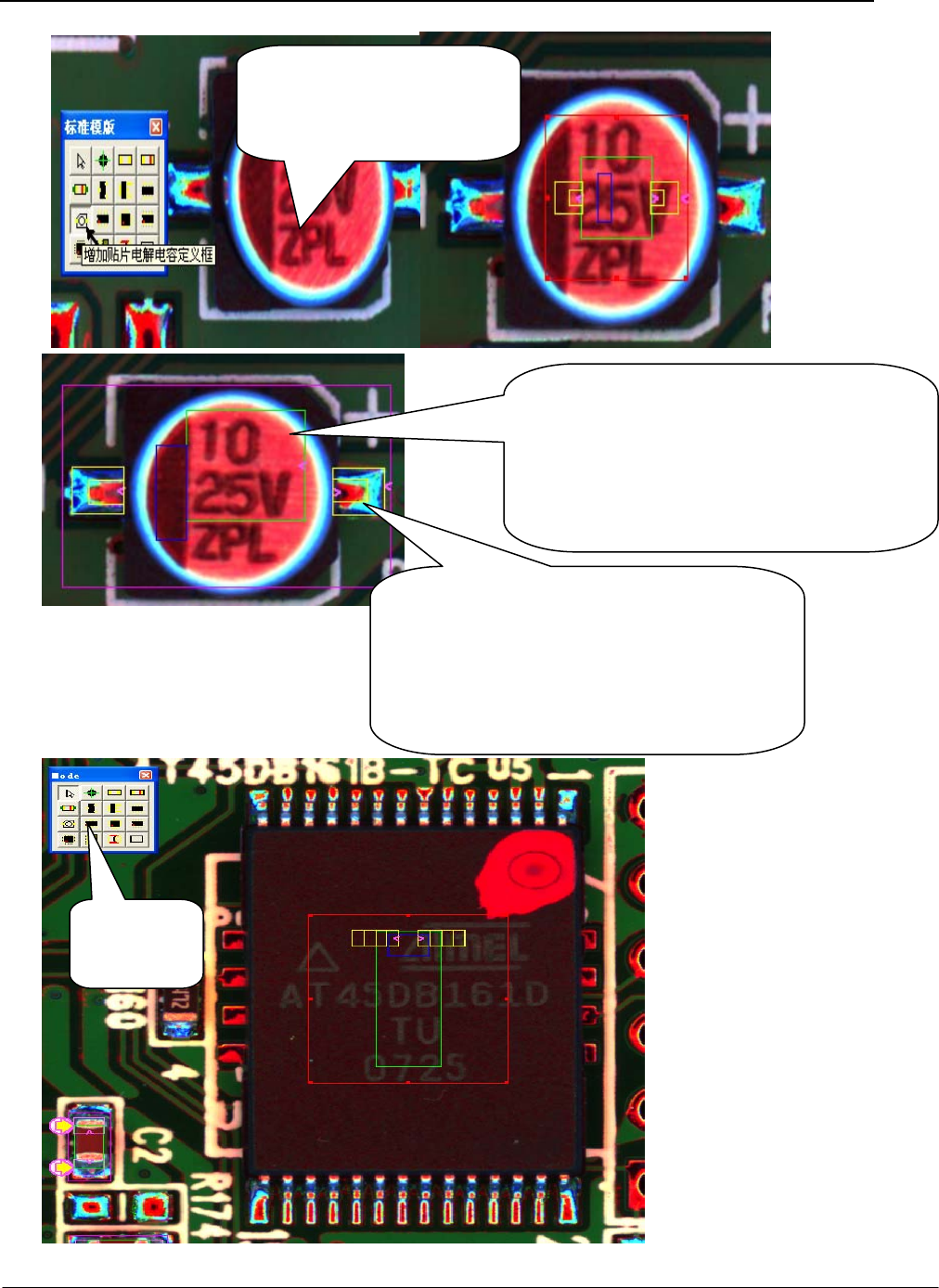

4.4.6 贴片电解电容
首先双击元件的十字坐标，
使其变成黄色，再单击“增
加贴片电解电容”钮
4.4.7 SOP 的编辑
将每部分的检测框调整为和元件一样大
小。如左图。绿色本体先设定本体颜色，再
进行“丝印取样”，设丝印值；蓝色检测框为
极性检测框，将其调整为极性颜色，并对极
性颜色的“最小值”设值；
里面小黄色检测框为定位框，定位于电
解电容的脚的颜色，大的黄色检测框为焊接
区域检测框，设定为正确的焊接锡形颜色，
并对“最小”值进行设值，来检测元件的少
锡，虚焊，空焊等不良。
SOP 检测框
的编辑
z 将检测框旋转到与元件一致，将元件的本体框（绿）和极性框（蓝）调整好。
第 42 页 共 54 页
JT 深圳市劲拓自动化设备股份有限公司 （培训资料）

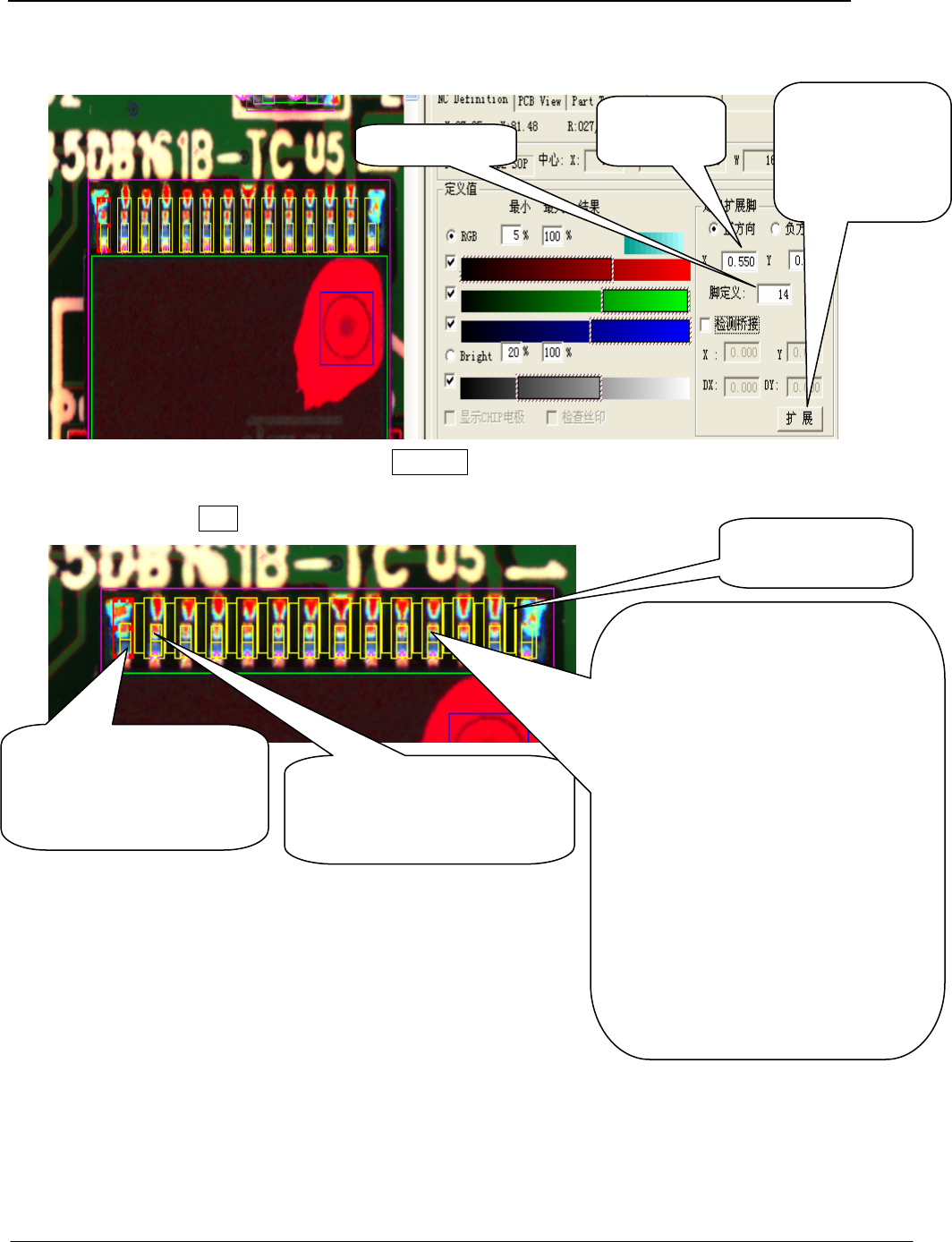

z 将焊接检测框移到 IC 的一支脚上，如下图，调整好一只脚的焊接的情况。
z 扩展 IC 脚的焊接检测框到同一侧 IC 的每只 IC 脚，如下图
参数输入完毕后
按此按钮扩展 IC
脚
输入 IC 脚
的脚间距
脚数目的定义
如果要对 IC 脚之间作锡桥检查，需要选择检查桥接。在 X Y DX DY 处输入桥接检测框的尺寸。X：
桥接检测框的宽度，Y： 桥接检测框的高度，DX，DY 桥接检测框与焊接检测框之间的尺寸偏差。
输入完毕后，单击扩展即可。
z 扩展后的 IC 脚只要激活第一只脚，可以整体移动全部 IC 脚。
z 复制编好的 IC 脚，然后粘贴到 IC 的另一侧。
此处第一小框指元件脚向
下弯曲部分,正好在 AOI 影
像中呈蓝色
此第二小框正好框住元件脚
的脚端部分,在 AOI 影像中呈
红黄色。
双击里面的黄色小框，先调整颜
色为元件脚弯曲部分颜色，设定“最
小”和“最大”值。在右边“编程检
测”窗口部分点击“焊脚颜色”，调 整
为元件脚的焊脚颜色，同样输入“最
小”和“最大”值。最后双击焊盘检
测框，将颜色调整为 SOP焊盘的颜色，
并输入适当的“最小”和“最大”值。
此 PIN 脚设定完成后，在“编程检测”
窗口，“扩展脚定义”位置输入“间距”，
“脚的数目”就 OK 了。如果要做检
测桥连，则在勾选“检测桥接”输入
检测桥接框的大小值就 OK 了。
在 IC 脚之间的桥
接检测框
4.4. 8 QFP 元件的编制与 SOP 基本一致，这里不在赘述。
