Chapte r 1 维护 条件 SM421 Maintenance Handb ook 13 Chap ter 1 Adva nced Fl exible Compon ent P lacer 维 护 条 件 本部 分介 绍设 备维护 作业 环境 、作业 工具 、维 修项 目等 。 1 . 对 压缩 气 的要 求 事项 3. 环境 条件 2. 对 电源 的要 求 事项 作业环境及条件 危险 如果未使用指定规格的电压或错误变更电源输入，…
SM421 Maintenance Handbook
12
Chapter 1
Advanced Flexible Component Placer
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。

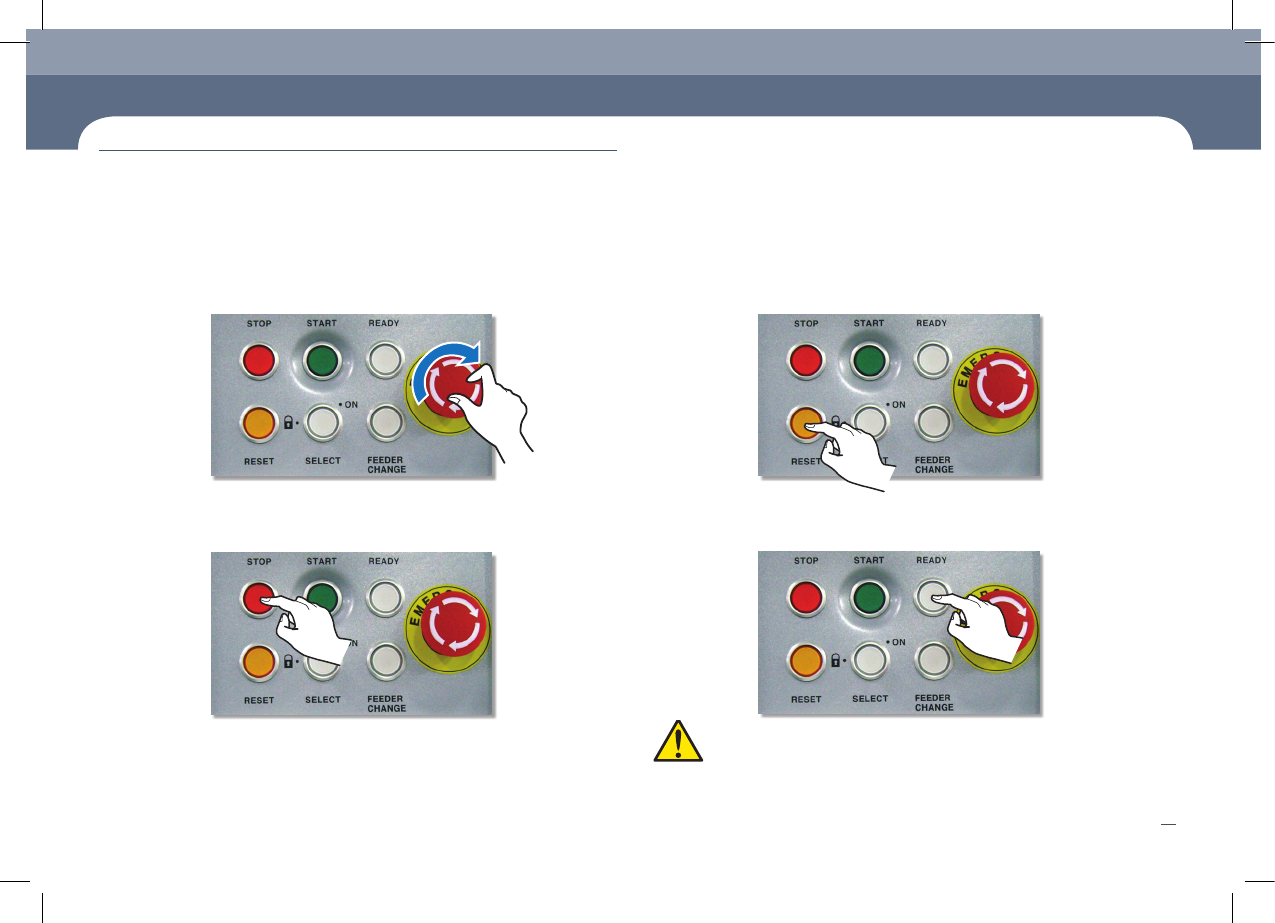

3. 撤销紧急停止
1. 按‘EMG’开关
2. 按‘STOP’按钮
3. 按‘RESET’按钮
4. 按‘READY’按钮
警告
务必排除紧急停止原因后重新启动设备.
Chapter 1
维护条件
SM421 Maintenance Handbook
13
Chapter 1
Advanced Flexible Component Placer
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
1. 对压缩气的要求事项 3. 环境条件
2. 对电源的要求事项
作业环境及条件
危险
如果未使用指定规格的电压或错误变更电源输入，可能导致火灾或电击死亡。
变更电源输入操作必须由经过专门培训的维护修理管理人员或我方授权指定的C/S人
员进行。
區分 说明
主 气压
0.5~0.7 Mpa (5.1 ~ 7.1 kgf/cm
2
)
副 气压
0.45~0.55 Mpa (4.6 ~ 5.6 kgf/cm
2
)
压缩气用量 最大
260 Nℓ/min
DEF. DESCRIPTION
Notes
Capacity
5.0 KVA
最大总消耗电力
Frequancy 50/60Hz
Phase 3 Phase
Connection
Y-Y
Rated Primary Voltage AC200V±18V
AC208V±19V
AC220V±20V
AC240V±22V
AC380V±25V
AC415V±28V
Based on factory setup (AC 220 V
±20V) unless otherwise required
區分 说明
运行时
温度
+10℃ ~ +35℃(适当温度)
湿度
30%~80%RH
以下 (非结冰状态)
70%RH 以下 (+30℃以上,非结冰状态)
搬运或存放时 (设备
运行以外的状态)
温度
-10℃ ~ 60℃
湿度
10%RH ~ 90%RH
(非结冰状态)
+30℃
以上(濕球溫度
+30℃
以下,非结冰状态)
SM421 Maintenance Handbook
14
Chapter 1
Advanced Flexible Component Placer
1 2
3
4
5
6
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
- 本设备维护时必须使用的Cleaning Kit将随机提供。 这里介绍构成Cleaning Kit的组成物和用途
1. Cleaning Kit(材料编号:J8100118C)
维护用工具
NO.
通称 用途
1
空气喷射器
吹掉
Camera
镜片表面上的灰尘。
2
刷子 清除供料器底座表面的晶片或异物。
3
棉棒
擦拭
Nozzle Holder
。
4
酒精
擦拭
Cover Glass
的表面。
5
干净的布
Mirror
或镜片上有异物而需要清扫时使用
6 Emboss
手套 清扫
Camera
或
Mirror
时使用
