SM421 Maintenance Handbook
34
Chapter 3
Advanced Flexible Component Placer
每日检查
清除沾在Glass上的水，可以防止元件识别错误。
① 使用
2mm L
扳手分离
Screw
② 分离
Cover Glass
① 在干净布上沾上乙醇
②
擦拭
Cover Glass
超细纤维布, 清洗液,
扳手
1. 参考“X Frame的正面移动(9页)”, 进行 X Frame的正面移动。
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
3. 分离Cover Glass
4. 清扫 Cover Glass

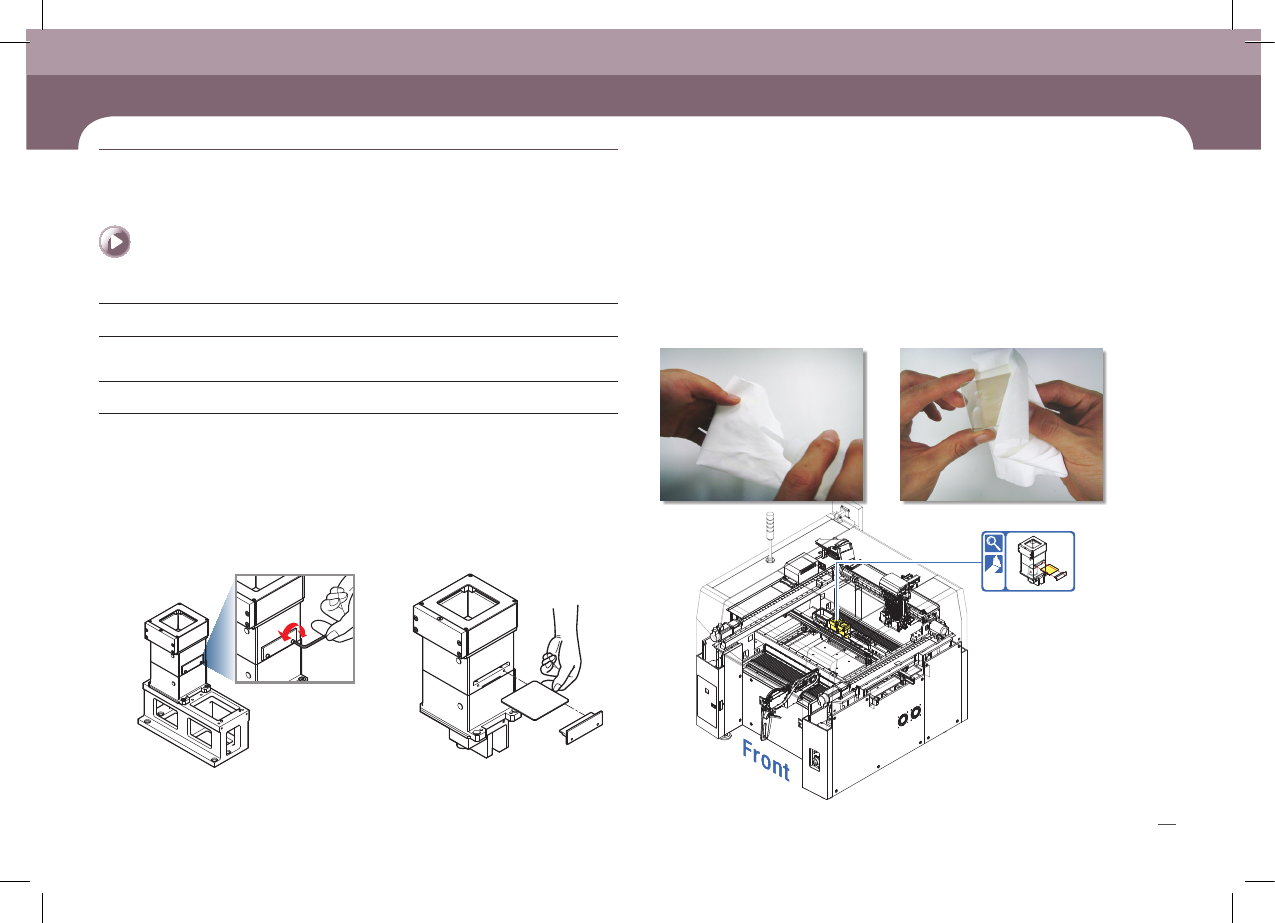

Fix Camera Cover Glass
检查及清扫
维修项目
措施
SM421 Maintenance Handbook
35
Chapter 3
Advanced Flexible Component Placer
Chapter 3
每日检查
每日检查
① 使用
2mm L
扳手分离
Screw
② 分离
Cover Glass
清除沾在Camera Lens上的水，可以防止元件识别错误。
超细纤维布, 清洗液,
扳手
1. 参考“X Frame的正面移动(9页)”, 进行 X Frame的正面移动。
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
3. 分离Cover Glass
4. 使用空气喷射器清扫镜头

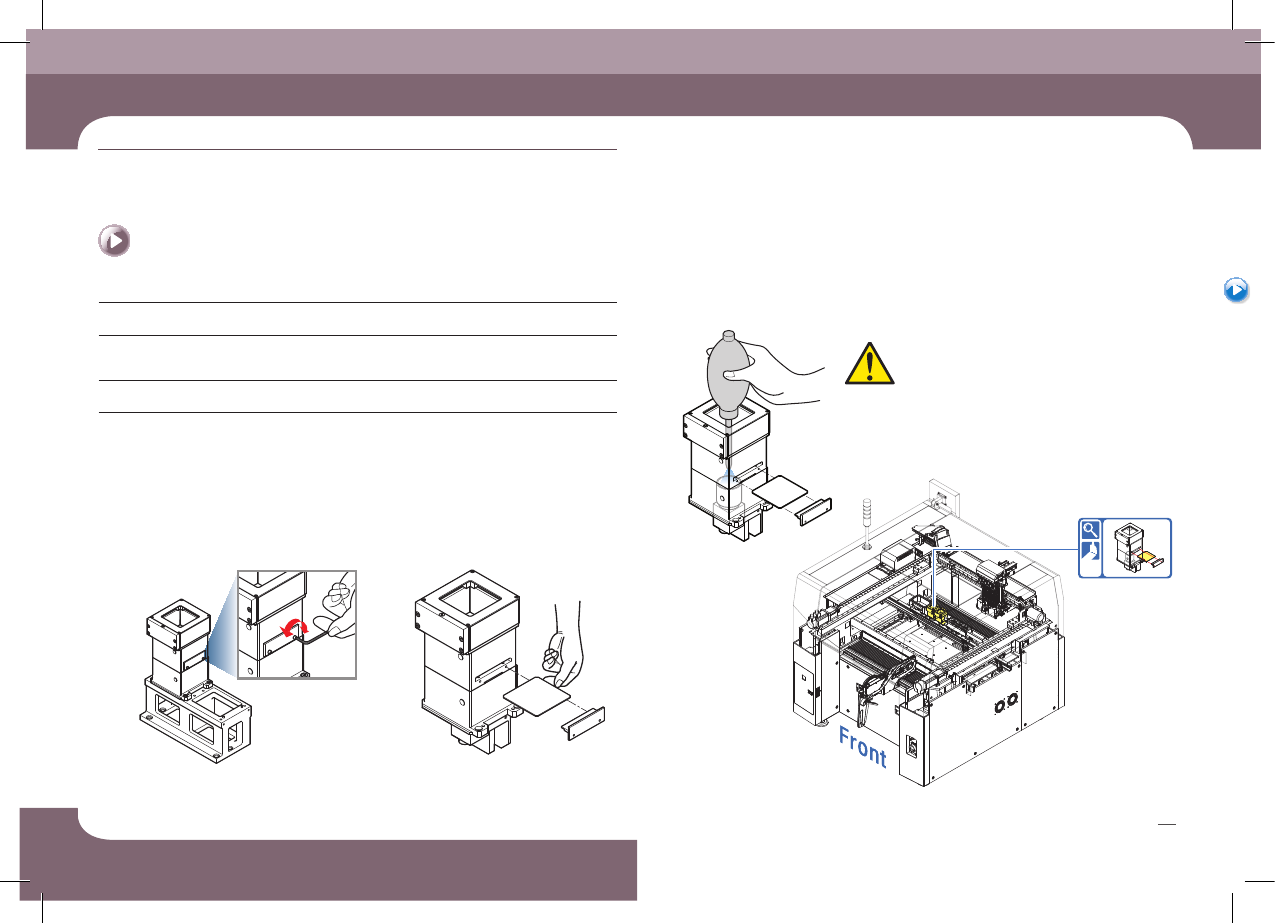

Fix Camera Lens
检查及清扫
维修项目
措施
注意
Cover Glass材质是玻璃的因此易碎，要小心。
SM421 Maintenance Handbook
36
Chapter 4
Advanced Flexible Component Placer
利用空间
’A’
擦净灰尘。必要时使用酒精棉签
(B)
擦净镜头后
，
用干棉签
(C)
再次擦净。
SM421, SM421S SM421F
SM421, SM421S SM421F
每周检查
空气喷射器,
酒精
, 棉棒,
扳手
1. 参考“X Frame的正面移动(9页)”, 进行 X Frame的正面移动。
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
3. 用空气喷射器清扫照相机和镜头的灰尘。
4. 如果没有完全消除杂物时，在干棉棒沾少量的酒精后进行擦拭。
5. 按拆卸的逆序进行组装
6. 参考“解除紧急停止(12页)”解除紧急停止后重新进行作业

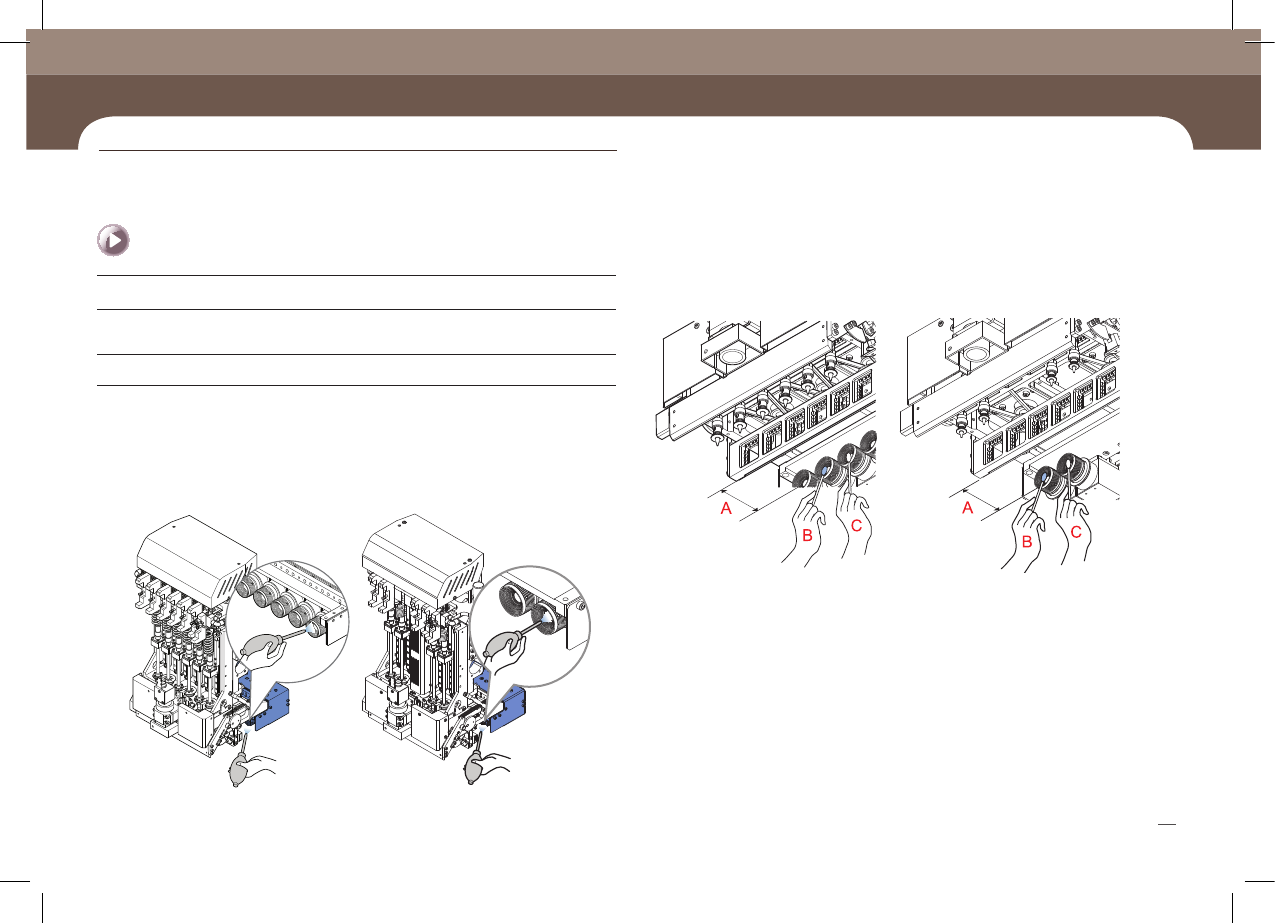

Head Fly Camera Lens
清扫
维修项目
措施
