SM421 Maintenance Handbook

Chapter 5

Advanced Flexible Component Placer

Chapter 5

每月检验

Demaged Nozzle

Holder Tube

每月检验

5. Nozzle Holder Tube受损时清除Nozzle Holder Tube后更换

6. 按拆卸的逆序进行组装

7. 参考“解除紧急停止(12页)”解除紧急停止后重新进行作业

注意

不切断空压的状态下更换Nozzle Holder Tube时，会对Head的功能产生影响。

请务必切断空压后更换Nozzle Holder Tube

注意

不熟练者很难进行更换Nozzle Holder Tube的操作(进行更换作业中会有损伤

Nozzle Holder Tube的危险)

不熟练者请咨询我公司C/S（STS）或当地代理商（Local agent）后进行调节。

SM421 Maintenance Handbook

Chapter 5

Advanced Flexible Component Placer

Spindle

SM421, SM421S SM421F

每月检验

清洗液, 超细纤维布, Air gun

1. 参考“X Frame的正面移动(9页)”, 进行 X Frame的正面移动。

2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。

详细内容请参考’紧急停止（8页）’

Head Spindle

清扫

维修项目

措施

3. 从主轴的one touch fitting分离出coil tube

4. 拆下相应的吸嘴

SM421 Maintenance Handbook

Chapter 5

Advanced Flexible Component Placer

Chapter 5

每月检验

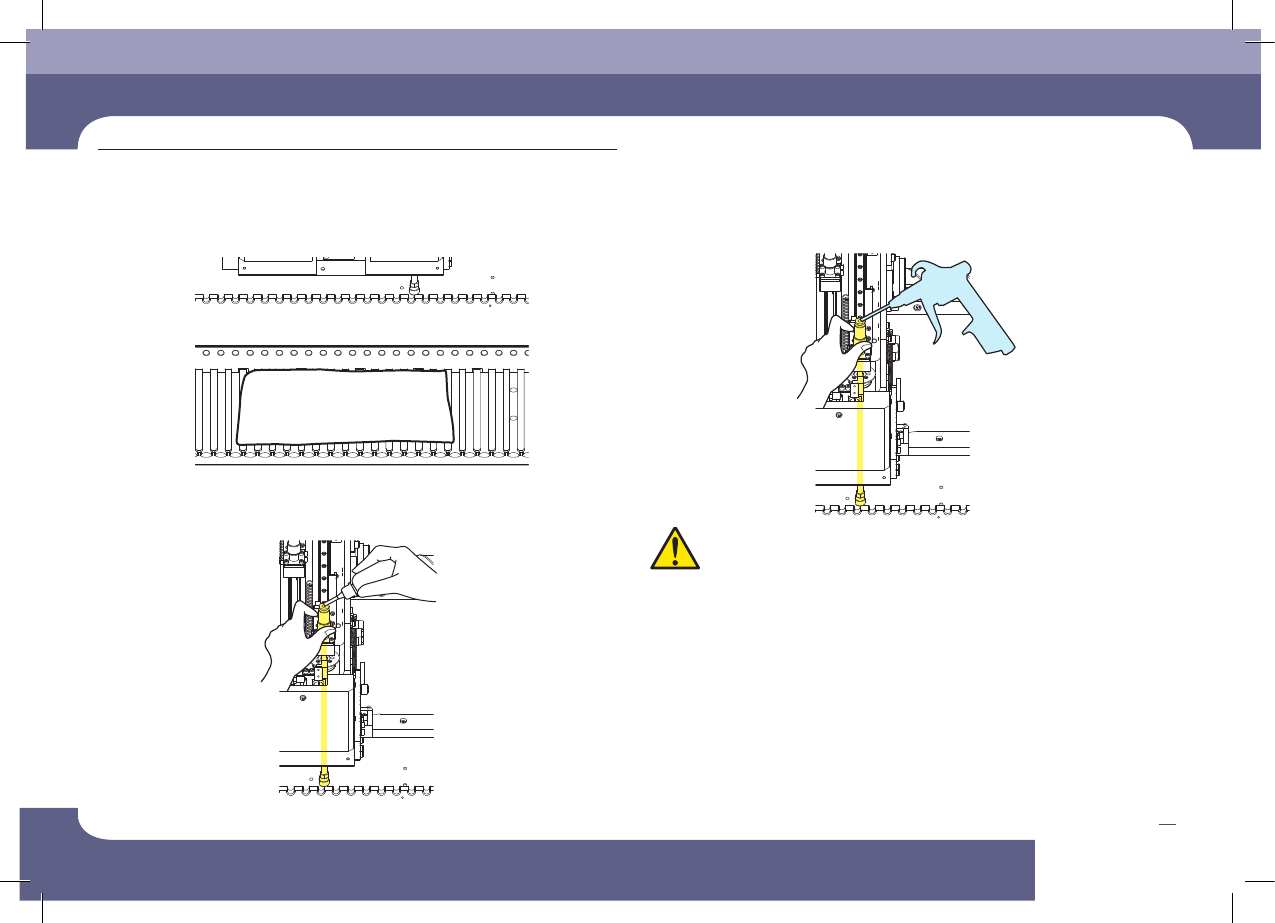

5. 主轴下方垫入布块后,

6. 在主轴的one touch fitting孔注入酒精

7. Air-Gun空压喷雾

8. 按拆卸的逆序进行组装

9. 参考“解除紧急停止(12页)”解除紧急停止后重新进行作业

警告

在使用风枪时如果不戴保护眼镜可能会伤害到眼睛。

请在使用风枪时戴上保护眼镜。
