SM421 Maintenance Handb ook 56 Chap ter 5 Adva nced Fl exible Compon ent P lacer 每 月 检 验 8. 使 Head Assembly 沿着左右方向往复移动 3 次。 9. 参考 “ 解除紧急停止 (12 页 )” 解除紧急停止后重新进行作业
SM421 Maintenance Handbook
55
Chapter 5
Advanced Flexible Component Placer
Chapter 5
每月检验
X AxisLM guide
X Axis Ball Screw
B
B
A
A
C
B
A
C
每月检验

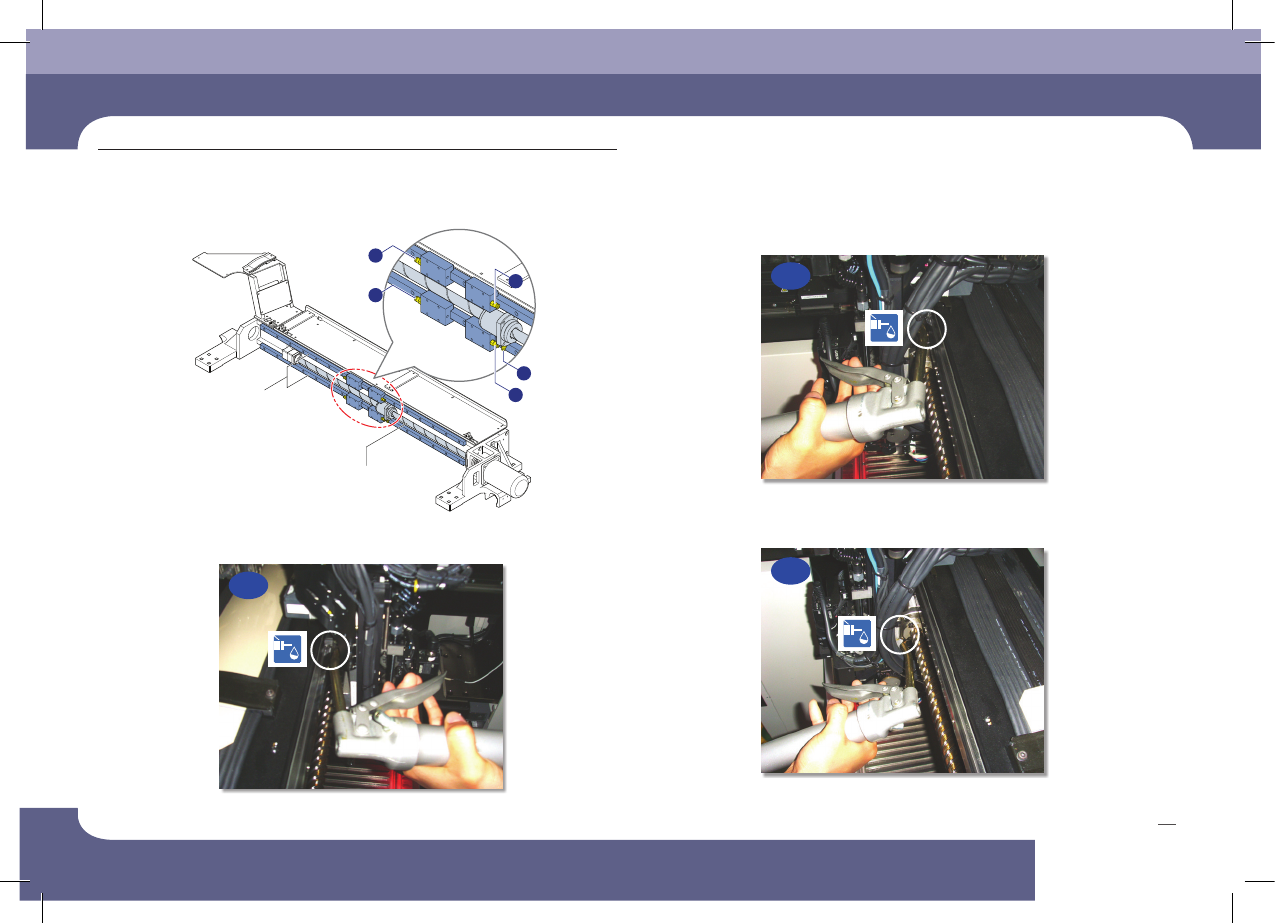

5. 利用Grease注油器往左侧LM Guide Block(B)注油
6. 利用Grease注油器往Ball Screw Nut(A)注油
7. 利用Grease注油器往右侧LM Guide Block(C)注油
SM421 Maintenance Handbook
56
Chapter 5
Advanced Flexible Component Placer
每月检验

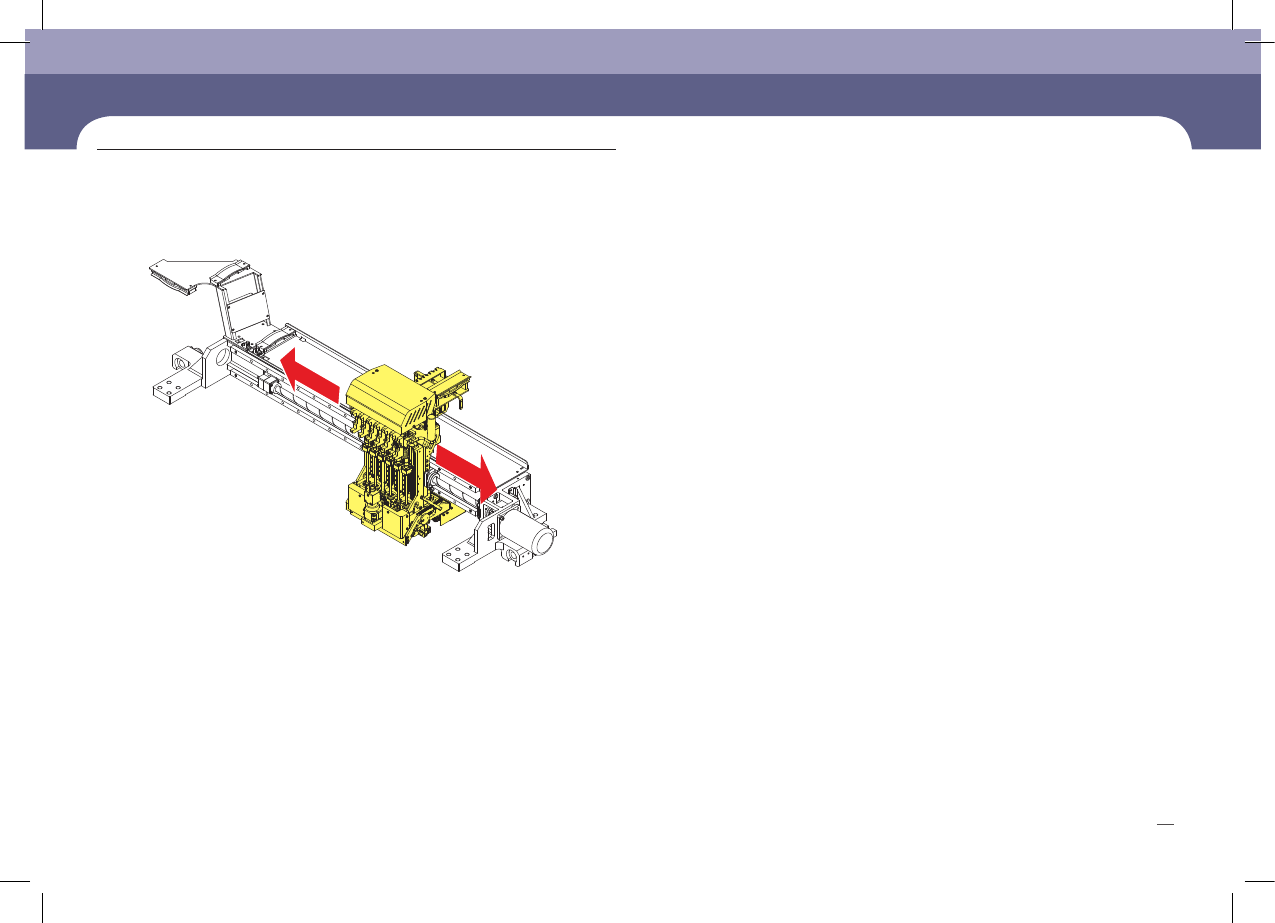

8. 使Head Assembly沿着左右方向往复移动3次。
9. 参考“解除紧急停止(12页)”解除紧急停止后重新进行作业
SM421 Maintenance Handbook
57
Chapter 5
Advanced Flexible Component Placer
Chapter 5
每月检验
每月检验
超细纤维布块, 刷子, 注油器, Grease : AFE (THK)
1. 参考“X Frame的背面移动(10页)”使 X Frame向背面进行移动。
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’

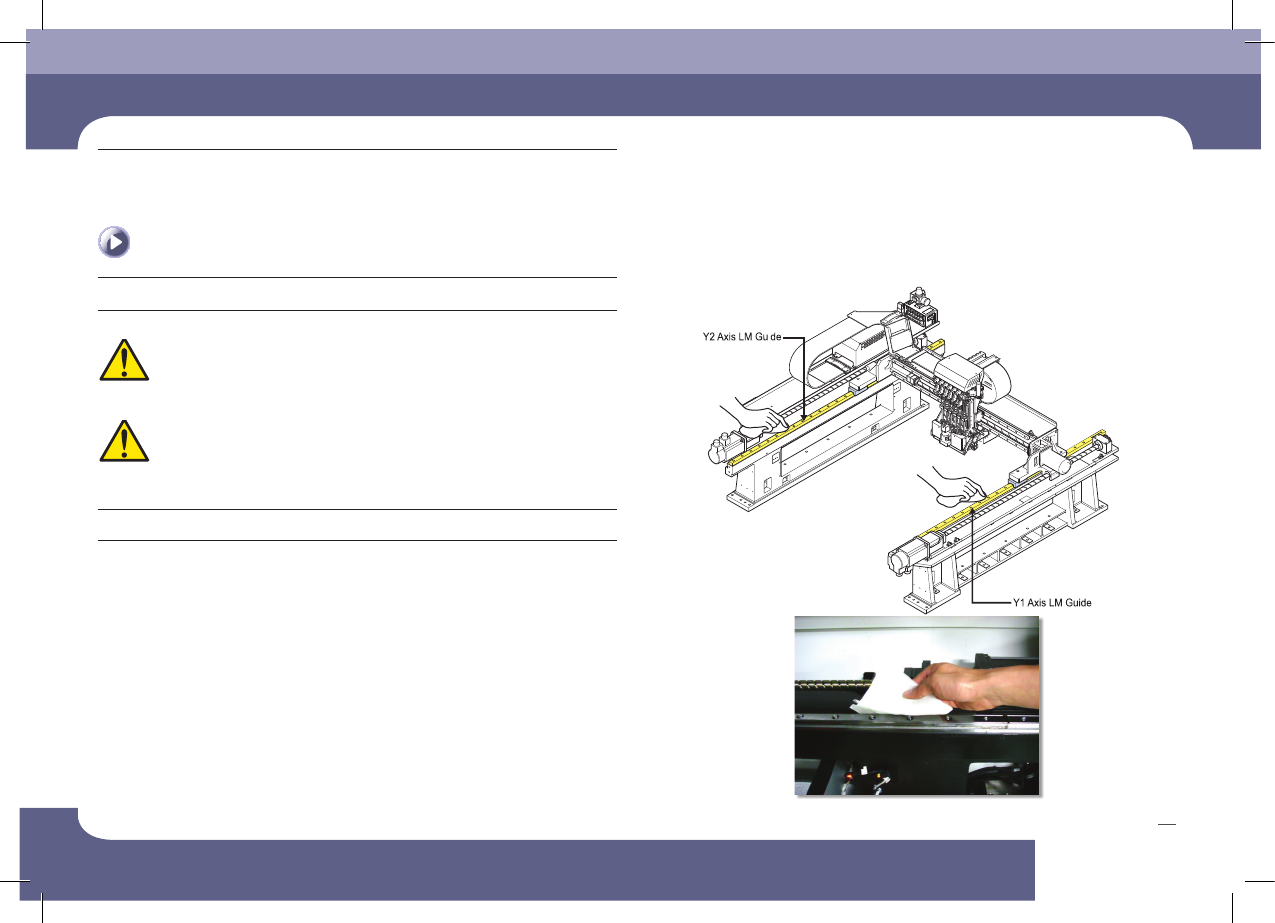

Y Frame LM Guide
清扫及注油
维修项目
措施
3. 用超细纤维布清扫LM Guide Rail
注意
设备运行的环境不佳时请随时确认注油状态进行注油。
注意
使用指定的注油器，把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
