SM421_Maintenance_Handbook_Chi_Ver5.pdf - 第65页

SM421 Maintenance Handb ook 65 Chap ter 5 Adva nced Fl exible Compon ent P lacer Chapte r 5 每月检验 ME M O

SM421 Maintenance Handbook

Chapter 5

Advanced Flexible Component Placer

P C B I N

P C B O U T

Entry Lead Screw

Exit Lead Screw

P C B I N

P C B O U T

Entry Lead Screw

Exit Lead Screw

40mm

400mm

SM321

Repeat

3~4 times

每月检验

4. 用超细纤维布清除LM Guide Rail的灰尘等杂物。

5. 利用 brush 在Lead Screw涂Grease

6. 为了使润滑脂全体均匀分布，从输送机的最小幅(40mm)至最大幅(300mm)往返

3-4次

7. 参考“解除紧急停止(12页)”解除紧急停止后重新进行作业

SM421 Maintenance Handbook

Chapter 5

Advanced Flexible Component Placer

Chapter 5

每月检验

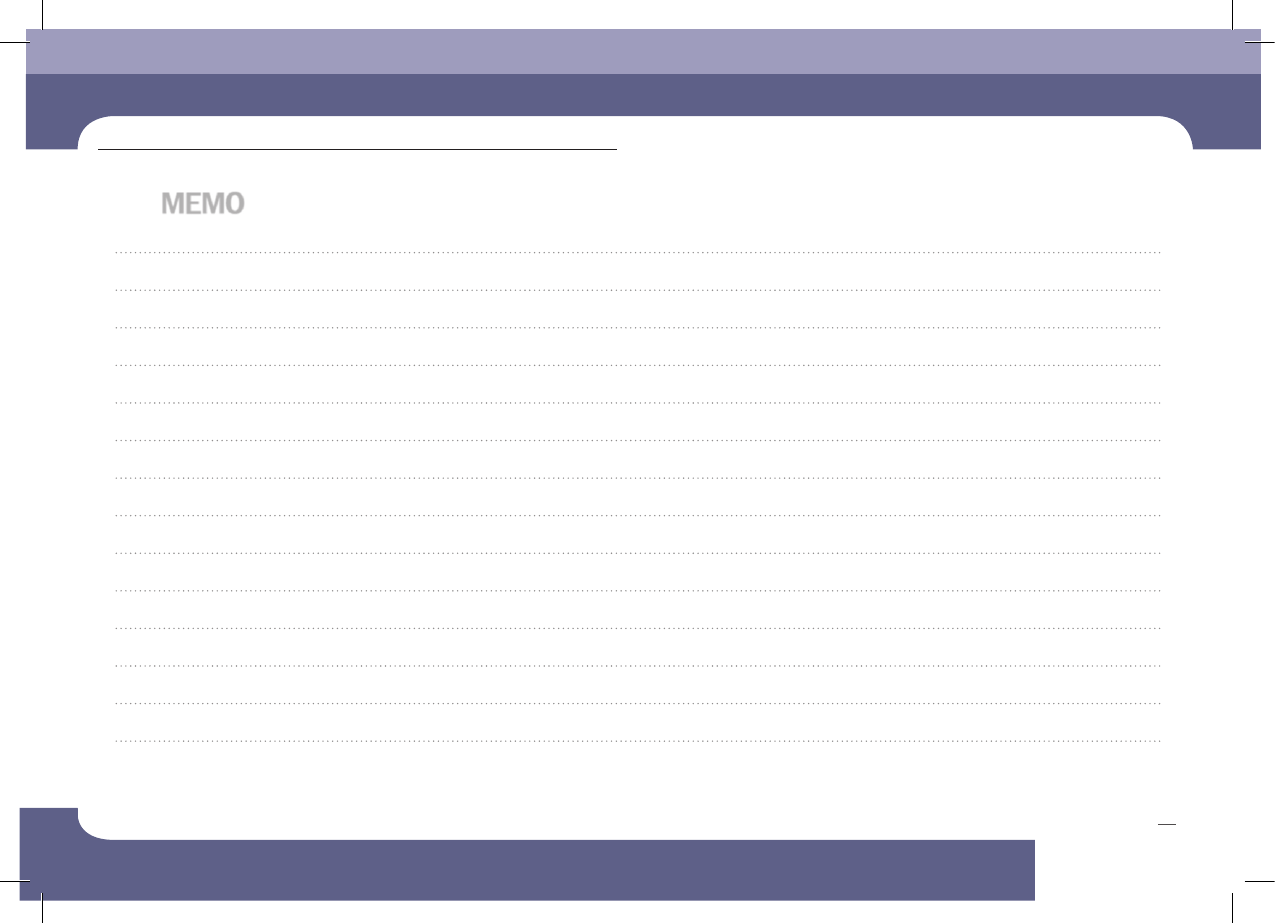

MEMO

SM421 Maintenance Handbook

Chapter 6

Advanced Flexible Component Placer

其它检验

清扫该部位时，可以防止粘贴在设备上的贴纸掉落。

酒精、珐琅天拿水(Thinner)、干净布

清扫护盖

(Cover)

时的注意事项

维修项目

注意

使用酒精或乙醇擦拭设备护盖时，必须注意避免酒精或乙醇沾到粘贴在设备上的贴纸。

否则，粘贴在设备上的贴纸可能会掉落。

如果贴纸掉落了。必须使用酒精或乙醇把粘贴贴纸的部位擦拭干净，然后联系STS或当地代理店

后重新粘贴新的贴纸。

注意

安装了设备后，在初期阶段使用酒精或珐琅天拿水(thinner)清除设备护盖表面上的斑痕等物。

酒精不会对护盖上的涂漆造成损伤，但珐琅天拿水(thinner)多少会影响护盖上的涂漆，可能的

话，请尽量使用酒精擦拭。

然而，在设备使用过程中护盖上出现的积垢或者护盖涂漆颜色的退色，却无法使用酒精清除，

此时需要重新对护盖涂漆。

AIR PRESSURE

SAFEGUARD

OVERRIDE

MAIN SWITCH

STOP

RESET

SELECT

FEEDER

CHANGE

START

READY

SAFEGUARD

OVERRIDE

MAIN SWITCH
