SM421 Maintenance Handbook
37
Chapter 4
Advanced Flexible Component Placer
Chapter 4
每周检查
每周检查
空气喷射器,
酒精
, 超细纤维布块

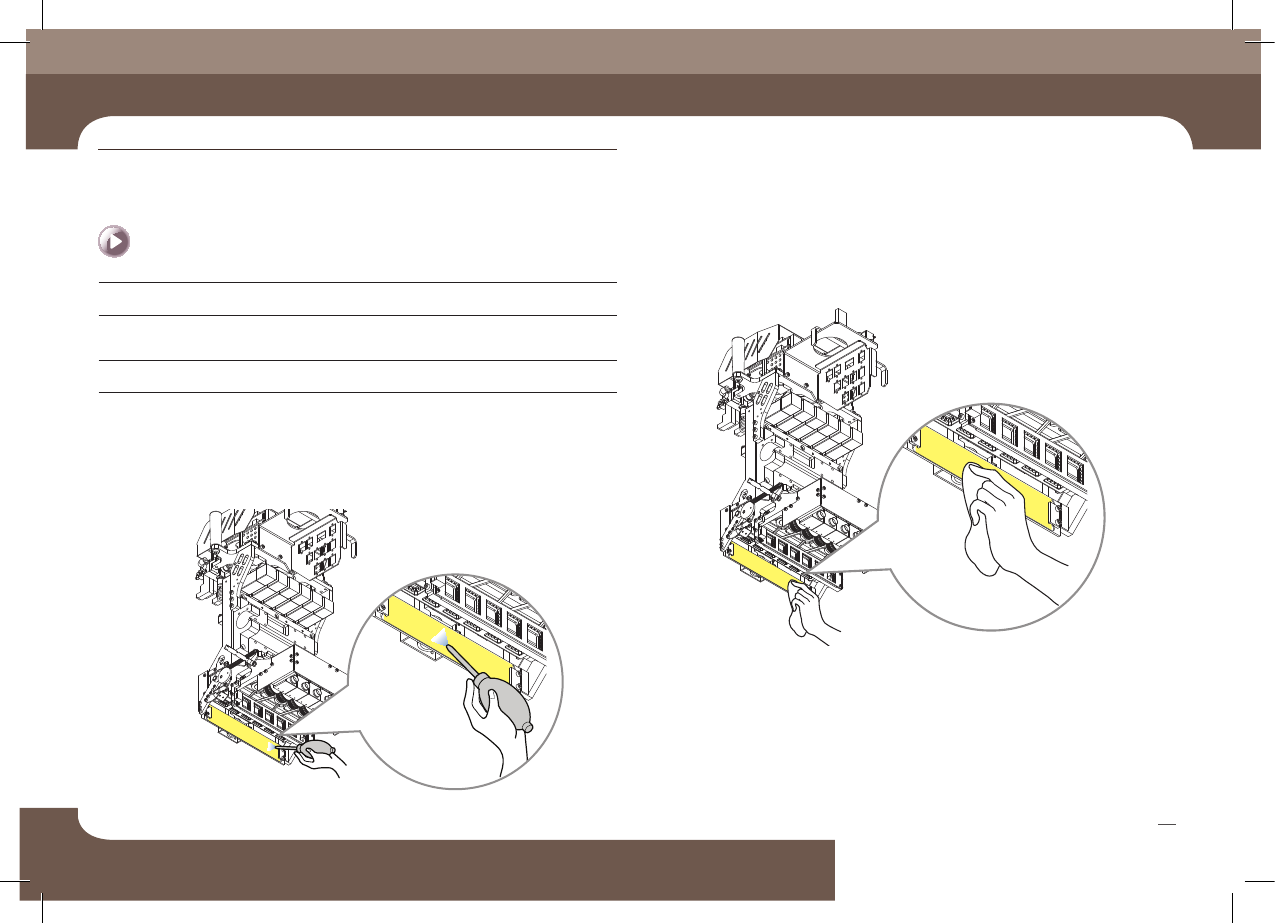

1. 参考“X Frame的正面移动(9页)”, 进行 X Frame的正面移动。
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
3. 用空气喷射器清扫Mirror的灰尘。
4. 如果没有完全消除杂物时，在干净的布沾少量的酒精后进行擦拭
5. 参考“解除紧急停止(12页)”解除紧急停止后重新进行作业
Head Mirror
清扫
维修项目
措施
SM421 Maintenance Handbook
38
Chapter 4
Advanced Flexible Component Placer

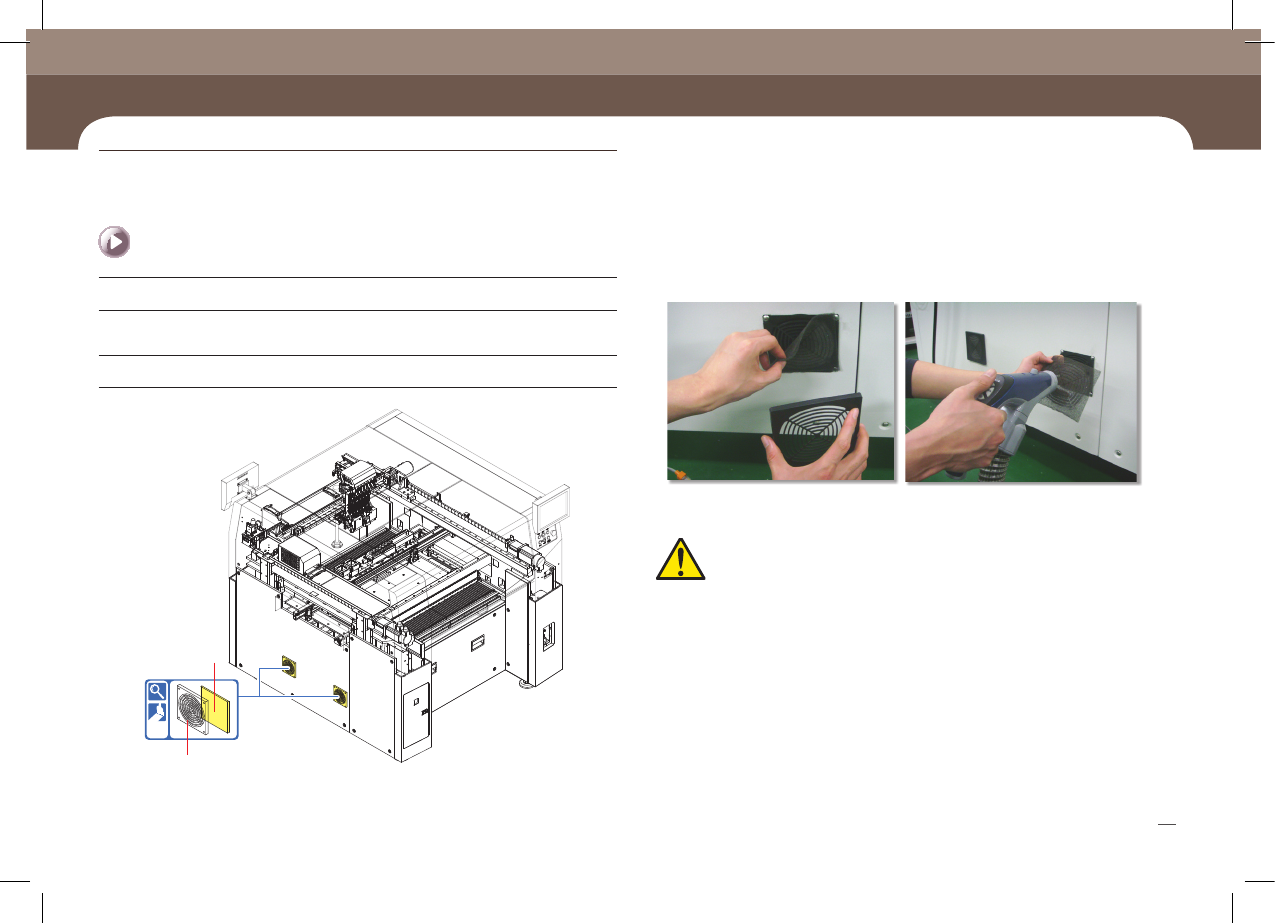

Cooling Fan Filter Cover
Cooling Fan Filter
每周检查
① Cooling Fan Cover
分离
②
使用真空清扫器清扫Filter
真空清扫器
1. 如下图的顺序拆卸后清扫Filter。(如果Filter破损请更换Fillter）
2. 按拆卸的逆序进行组装
3. 参考“解除紧急停止(12页)”解除紧急停止后重新进行作业
Cover Cooling Fan Filter
清扫及更换
维修项目
措施
警告
水洗冷却风扇的过滤器，会引起过滤器硬化，发生损坏。
SM421 Maintenance Handbook
39
Chapter 4
Advanced Flexible Component Placer
Chapter 4
每周检查
2
1
UF20TBH
NOISE FILTER
RATING: 450V20A
CAN FEEDER EXTENSION BOARD
15
17
19
21
23
25
27
29
31
33
35
37
14
16
18
20
22
24
26
28
30
32
34
36
13
12
11
10
9
8
7
6
5
4
3
2
1
LC1D096BD
LC1D096BD
AIR PRESSURE
SAFEGUARD
OVERRIDE
MAIN SWITCH
SAFEGUARD
OVERRIDE
MAIN SWITCH
STOP
RESET
SELECT
FEEDER
CHANGE
START
READY
SM421, SM421S SM421F
每周检查

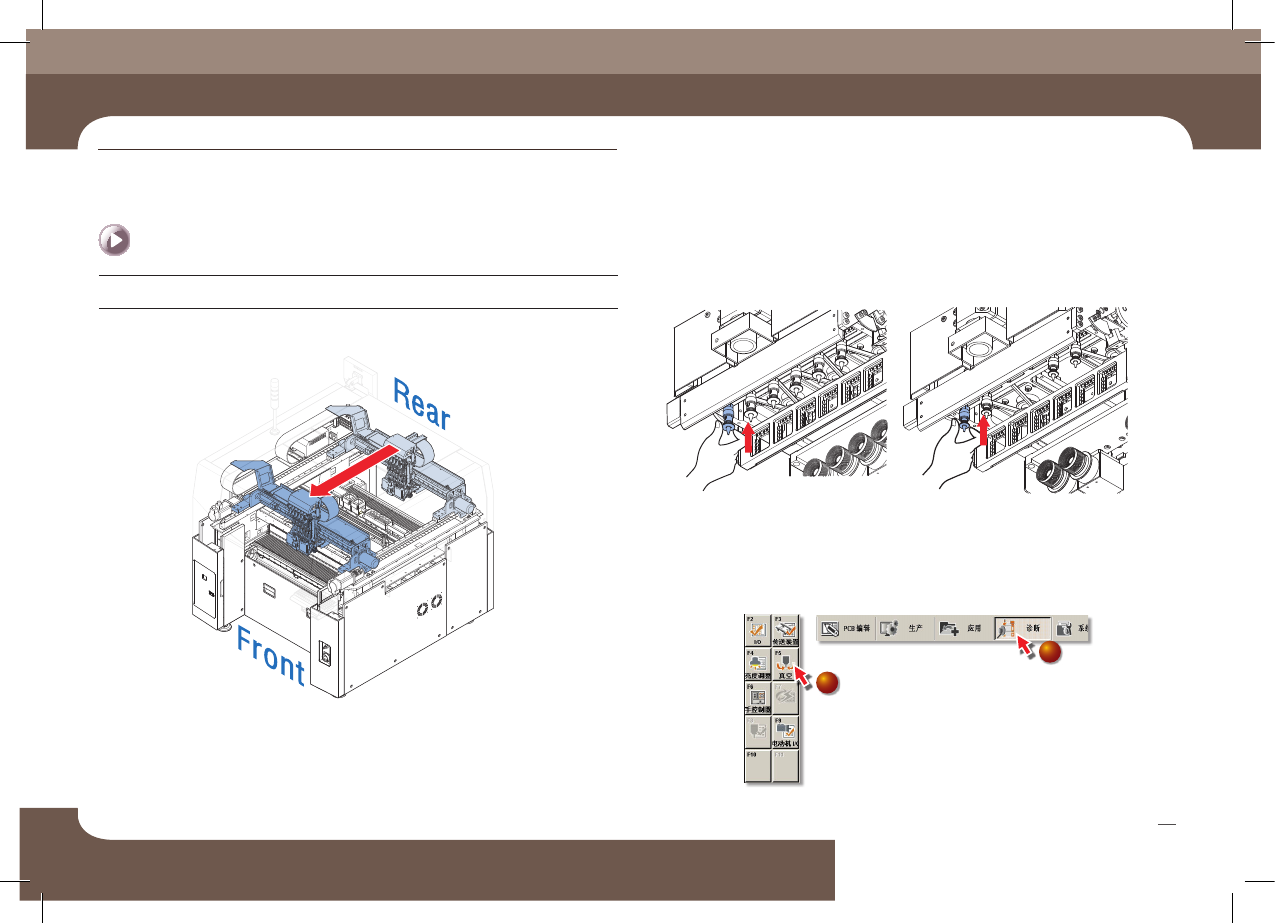

2. 以手动方式在一切贴片头主轴的吸嘴(Nozzle)夹持器上插入CN040吸嘴。
3. 选择MMI的“Diagnosis”菜单后，选择“Vacuum”子菜单。
Solenoid Valve
的检查
措施
1. 把设备的悬臂(Gantry)移动到正面。
