SM421 Maintenance Handbook
41
Chapter 4
Advanced Flexible Component Placer
Chapter 4
每周检查
SM421, SM421S SM421F
每周检查
4. 从主轴的one touch fitting分离出coil tube

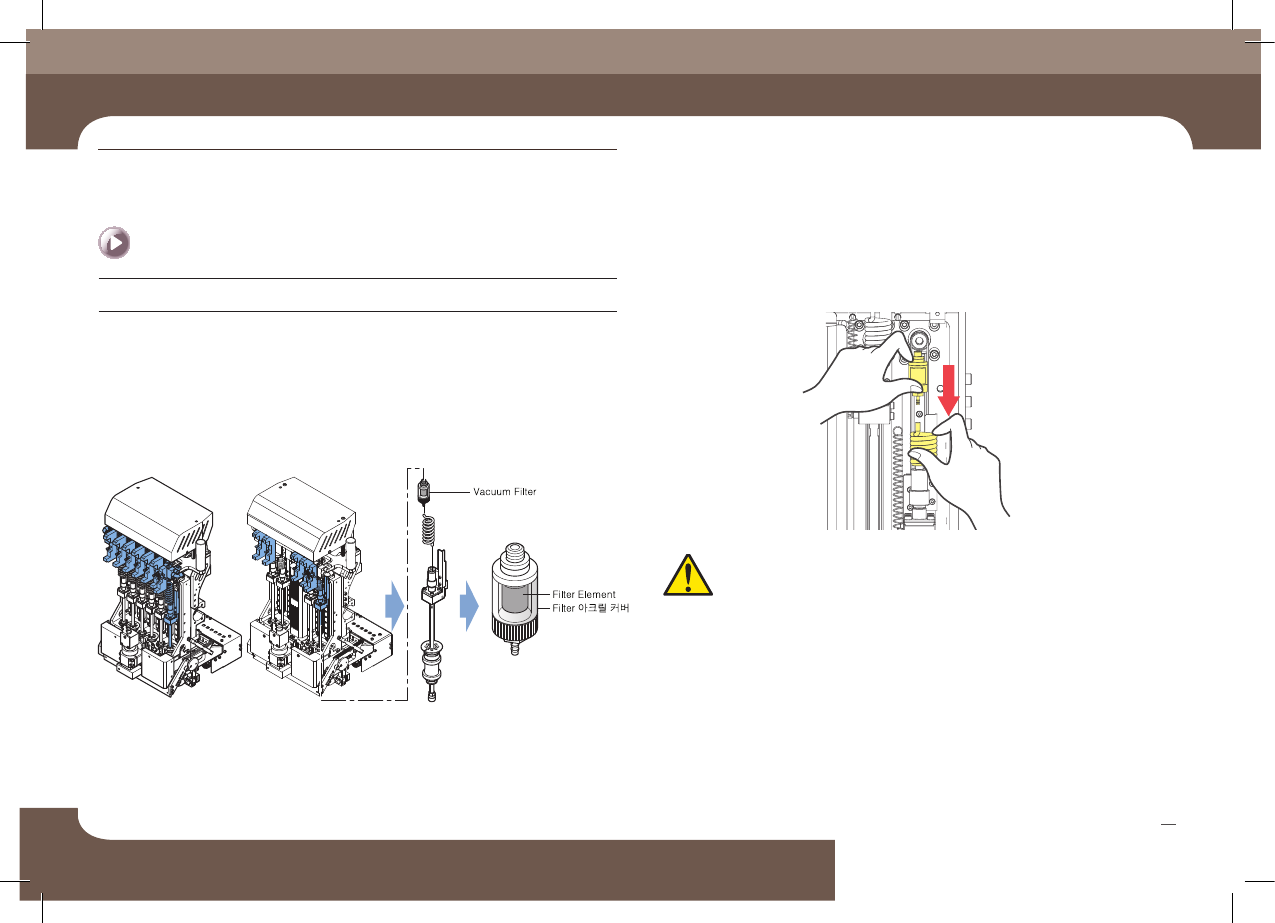

Head Vacuum Filter
检查及更换
措施
1. 参考“X Frame的正面移动(9页)”, 进行 X Frame的正面移动。
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
3. 检查Vacuum Filter变色与否（检查过滤器变色周期：建议每月1次）
警告
组装Vacuum Filter下端的铝盖时，如果用力过大会损坏FilterAcrylic盖儿。
请用适当的力进行组装。
SM421 Maintenance Handbook
42
Chapter 4
Advanced Flexible Component Placer
SM421, SM421S
SM421F
每周检查

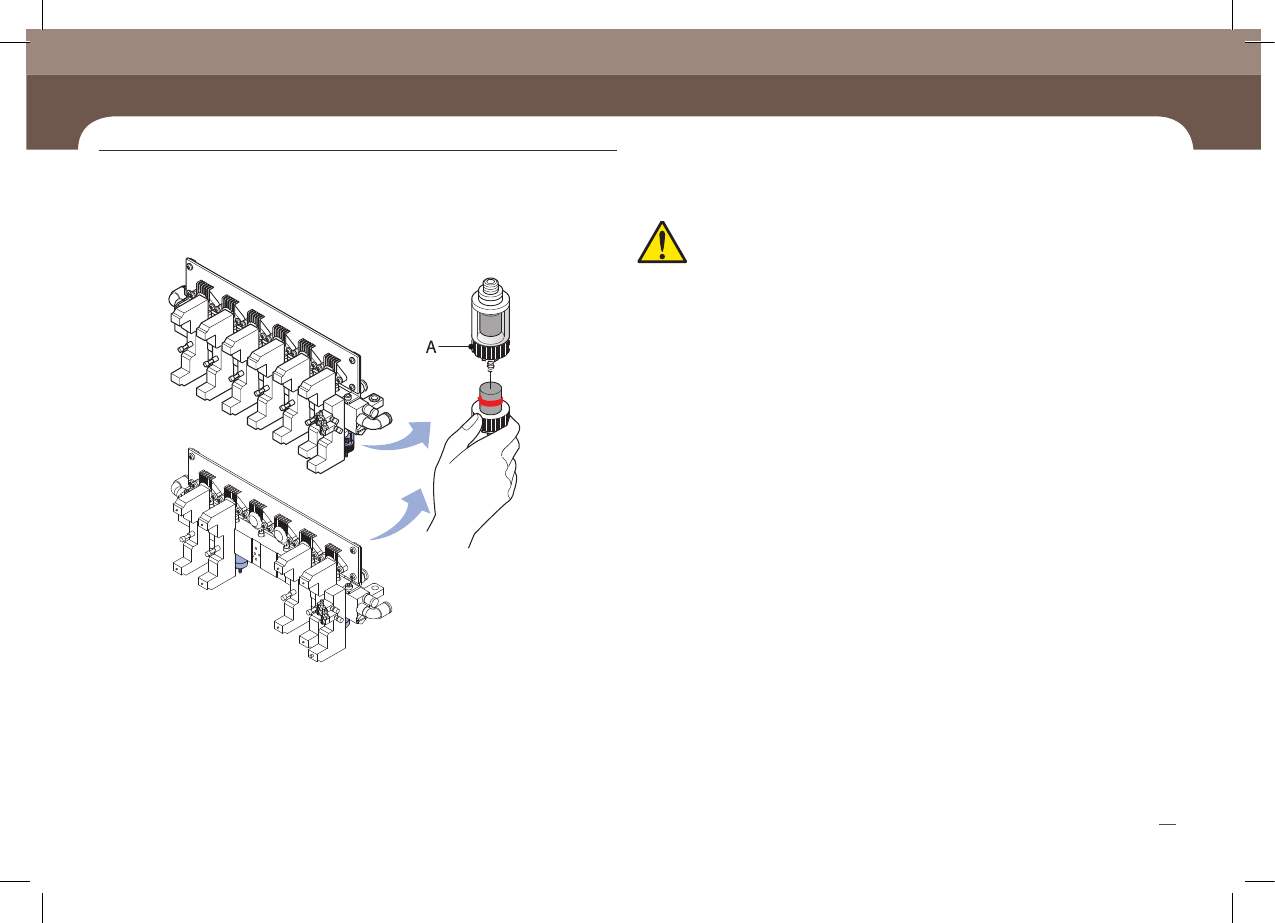

5. 分离铝盖(A)后，更换Filter Element
6. 按拆卸的逆序进行组装
7. 参考“解除紧急停止(12页)”解除紧急停止后重新进行作业
警告
真空过滤器以每周为单位进行检查并且至少在6个月内更换，如此才能正常地形成可
以吸附(Pickup)元器件的真空。
电磁阀是消耗品，为了让电磁阀稳定地发挥其功能，建议每两年更换一次电磁阀。
SM421 Maintenance Handbook
43
Chapter 4
Advanced Flexible Component Placer
Chapter 4
每周检查

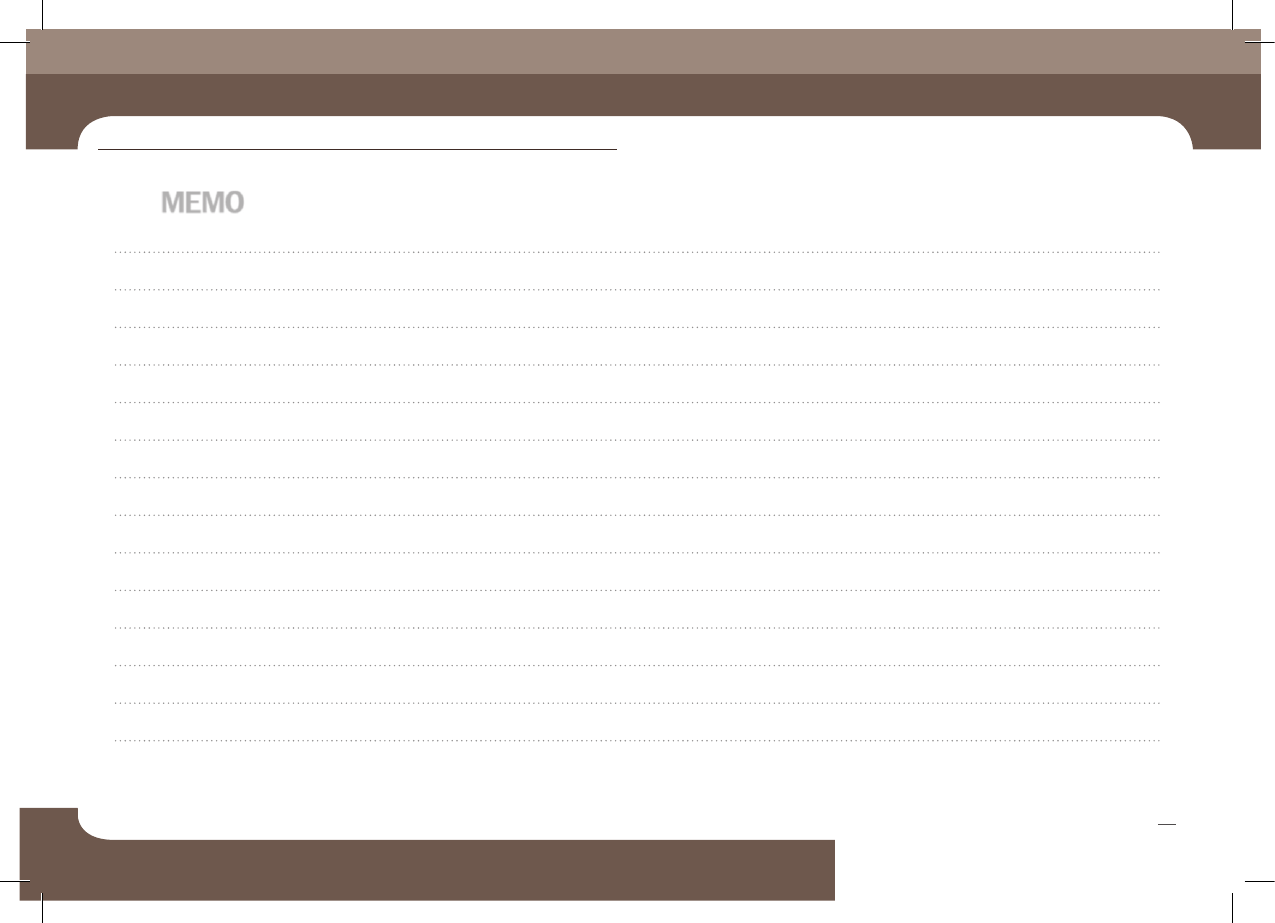

MEMO
