Air Filter
确认变色
容器闭锁按键
每日检查
清除空气中的灰尘，使用空压时防止因杂物等原因发生故障
1. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
2. 切断供应到设备的Main空压

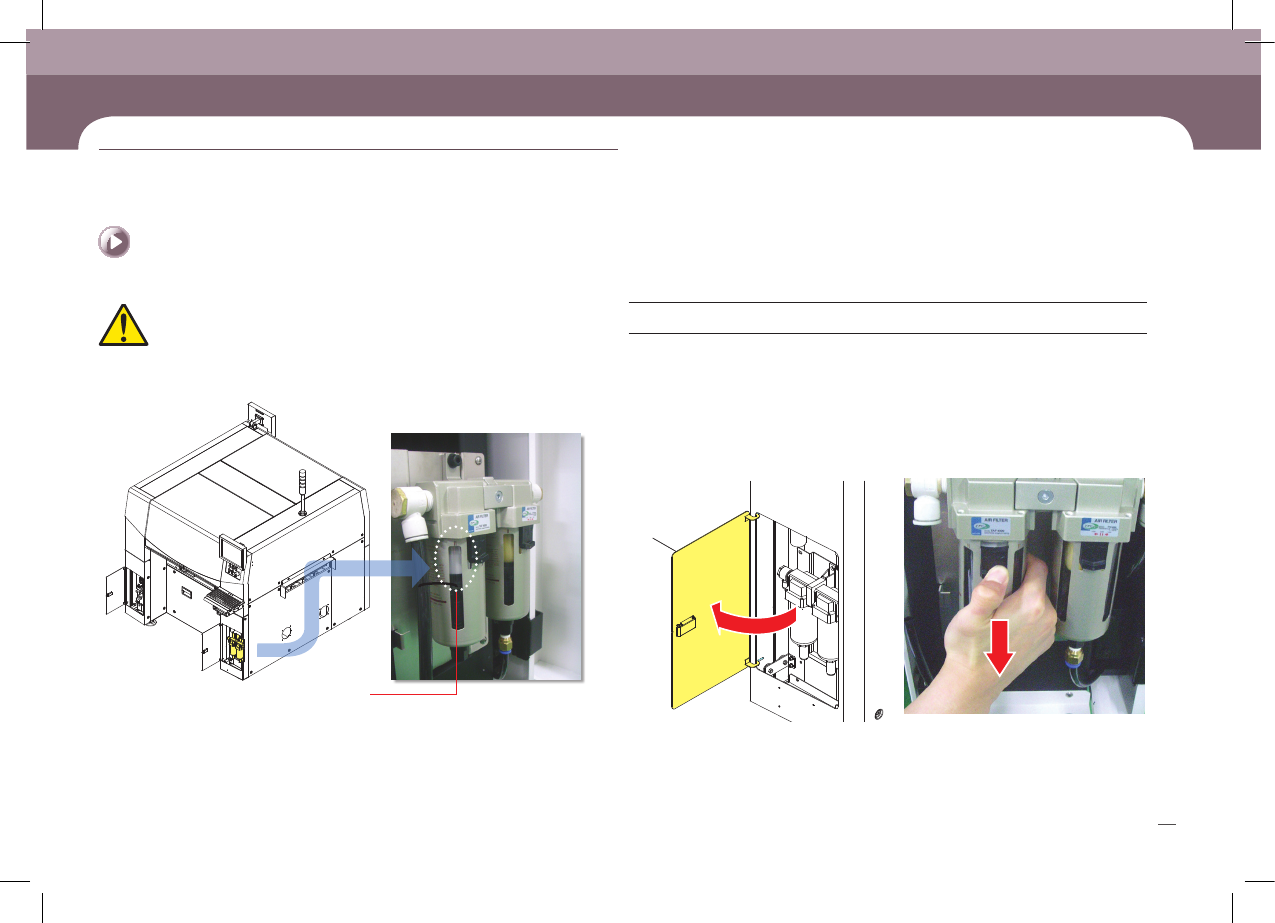

3. 打开设备背面右下角的护门后，拉下Air Filter容器闭锁按键
空气过滤网的检查及更换
措施
警告
Air Filter 或Mist Separator Filter更换时如果不切断空压进行作业，
会有受伤的危险。请务必在切断空压的情况下进行操作。
SM421 Maintenance Handbook
31
Chapter 3
Advanced Flexible Component Placer
Chapter 3
每日检查
Filter Element Assembly
Filter Element
每日检查

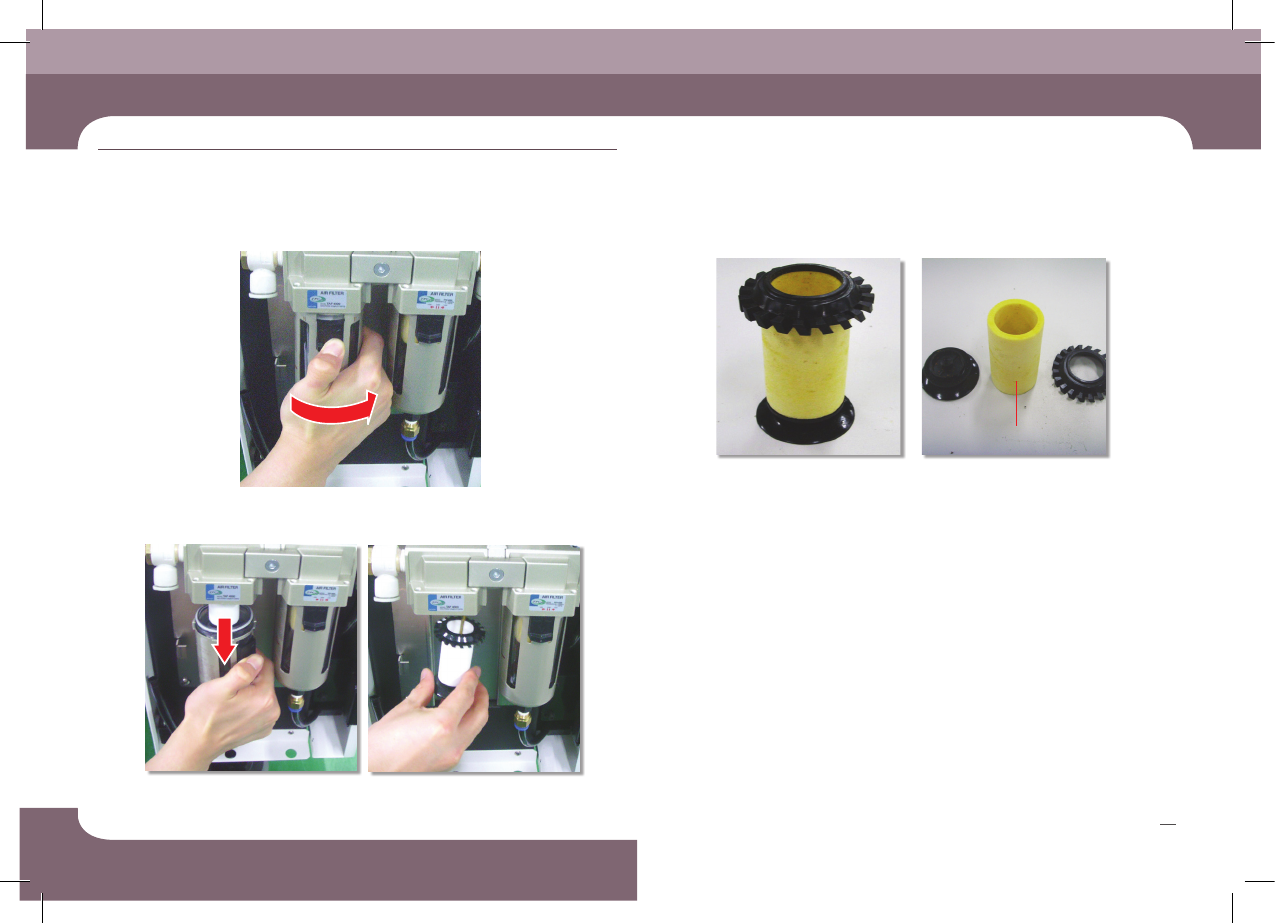

4. 顺时针方向转动，分离容器
5. Filter Element Assembly分离
6. 在Filter Element 团中更换Filter Element
7. 按拆卸的逆序进行组装
8. 参考“解除紧急停止(12页)”解除紧急停止后重新进行作业
