SM421 Maintenance Handb ook 51 Chap ter 5 Adva nced Fl exible Compon ent P lacer Chapte r 5 每月 检验 UF20TBH NOISE FILTER RATING: 450V20A F.R R.L AIR PRESSURE SAFEGUARD OVERRIDE MAIN SWITCH STOP RESET SELECT FEEDER CHANGE S…
SM421 Maintenance Handbook
50
Chapter 5
Advanced Flexible Component Placer

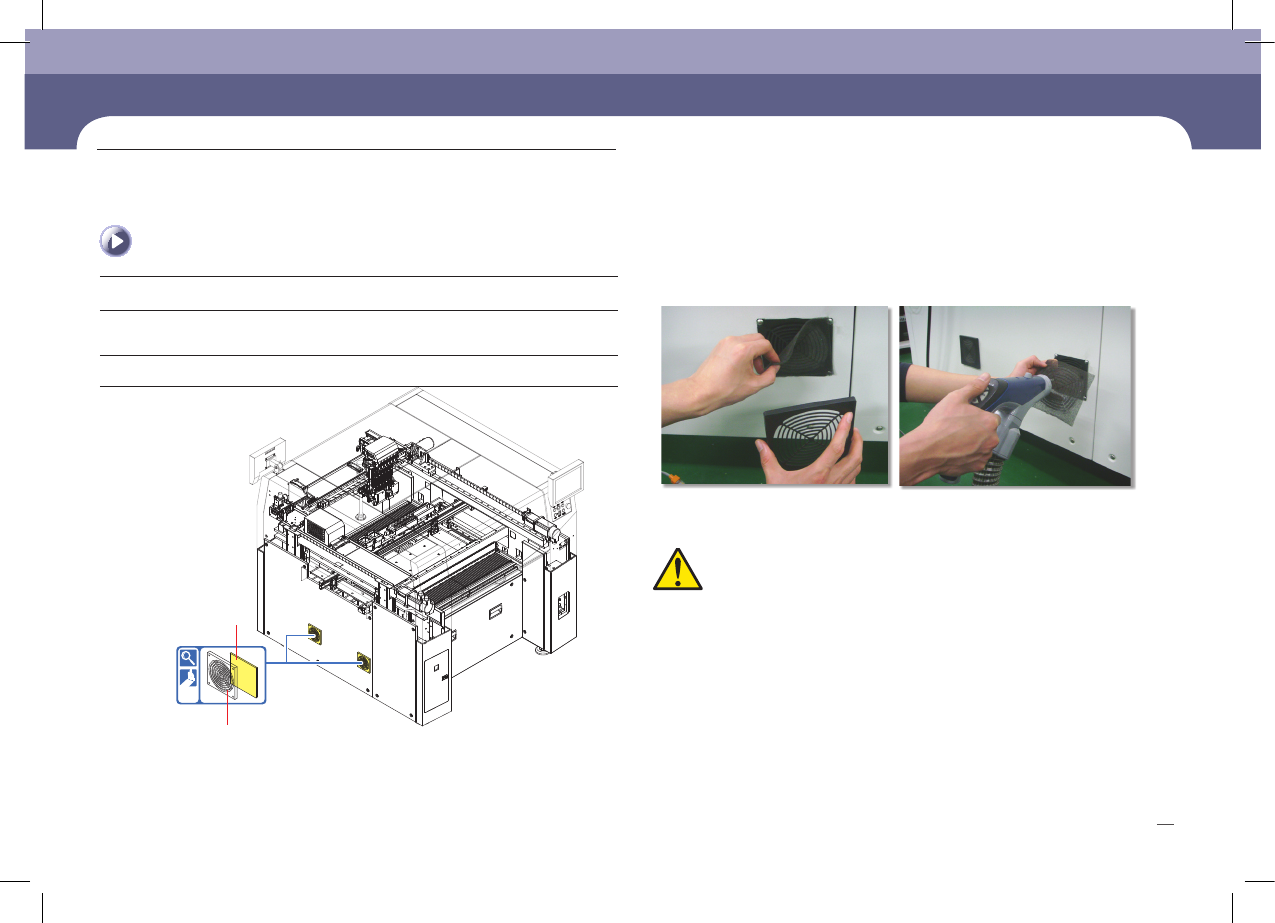

Cooling Fan Filter Cover
Cooling Fan Filter
每月检验
- Cooling Fan Cover
分离
- Cooling Fan Fan Filter
更换
-
使用真空清扫器清扫Filter
真空清扫器
Cover Cooling Fan Filter
更换
维修项目
措施
1. 如下图的顺序拆卸后清扫Filter。(如果Filter破损请更换Fillter)
2. 按拆卸的逆序进行组装
3. 参考“解除紧急停止(12页)”解除紧急停止后重新进行作业
注意
水洗冷却风扇的过滤器，会引起过滤器硬化，发生损坏。
SM421 Maintenance Handbook
51
Chapter 5
Advanced Flexible Component Placer
Chapter 5
每月检验
UF20TBH
NOISE FILTER
RATING: 450V20A
F.R
R.L
AIR PRESSURE
SAFEGUARD
OVERRIDE
MAIN SWITCH
STOP
RESET
SELECT
FEEDER
CHANGE
START READY
SAFEGUARD
OVERRIDE
MAIN SWITCH
UF20TBH
NOISE FILTER
RATING: 450V20A
F.R
R.L
AIR PRESSURE
SAFEGUARD
OVERRIDE
MAIN SWITCH
STOP
RESET SELECT
FEEDER
CHANGE
START
READY
SAFEGUARD
OVERRIDE
MAIN SWITCH
每月检验
扳手
, 真空清扫器
1. 参考“切断电源步骤（7页）”关闭设备的电源
2. 利用十字形(+)螺丝刀拆卸设备正面盖
Control Rack Cooling Fan
检查及清扫
维修项目
措施
3. 向前拉Control Rack
4. 利用十字形(+)螺丝刀拆卸Control Rack Cover
SM421 Maintenance Handbook
52
Chapter 5
Advanced Flexible Component Placer
每月检验
5. 用真空清扫器清扫 PC Rack内部的6个Fan
6. 清扫后打开总开关。
注意
打开设备主电源时冷却扇启动，可能手受到伤，误动电缆等可能会触电因此
操作时需要特别注意
注意
更换冷却扇伴随危险，请与本公司C/S公司(STS)或当地代理店
(Local Agent)咨询后采取措施
如果有异常噪音及运行异常则重新关闭设备的主电源后更换冷却扇
