SM421 Maintenance Handbook
32
Chapter 3
Advanced Flexible Component Placer

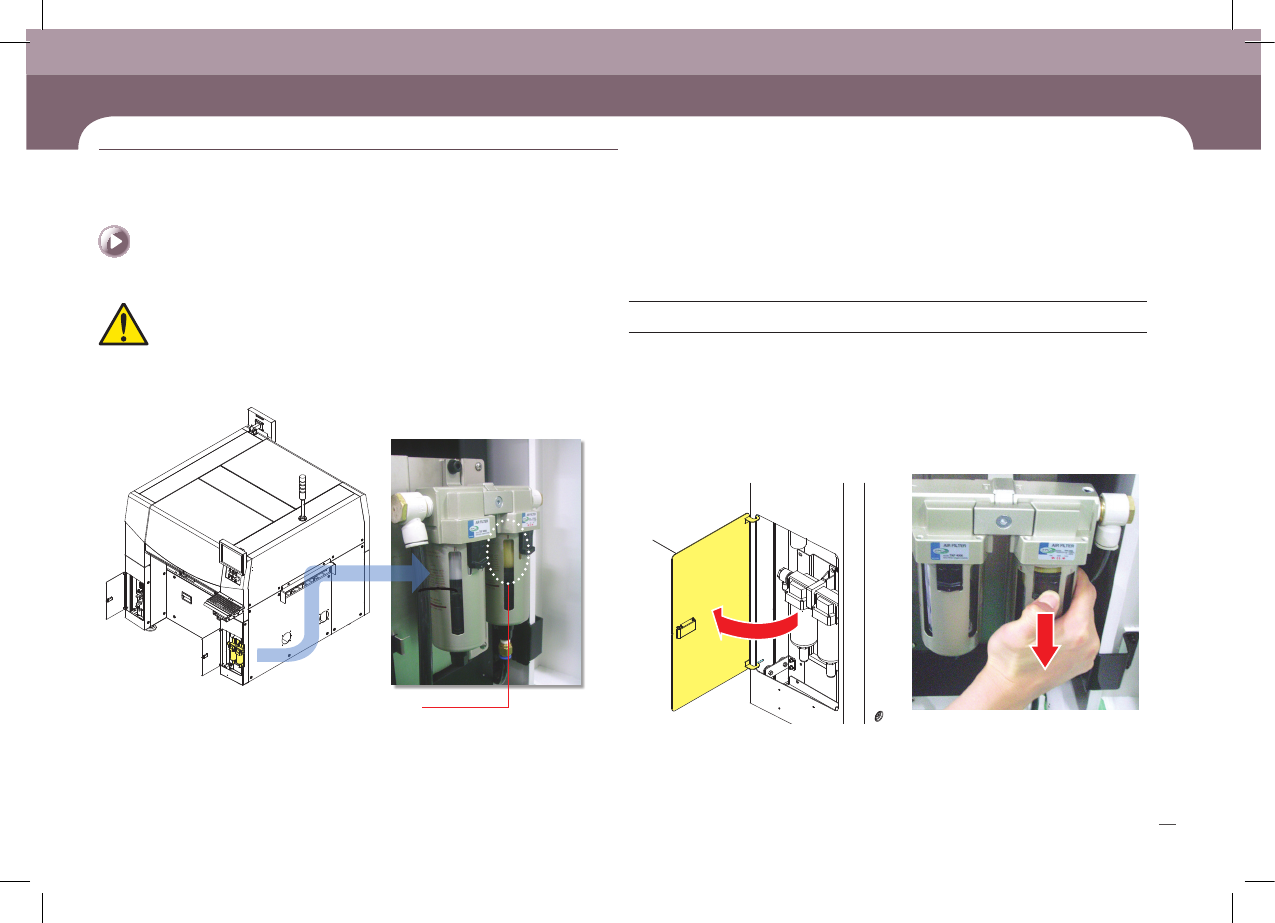

Mist Seperator Filter
确认变色
容器闭锁按键
每日检查
清除空气中的灰尘，使用空压时防止因杂物等原因发生故障
1. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
2. 切断供应到设备的Main空压
3. 打开设备背面右下角的护门后，拉下Air Filter容器闭锁按键
Mist Seperator Filter
检查及更换
措施
警告
Air Filter 或Mist Separator Filter更换时如果不切断空压进行作业，
会有受伤的危险。请务必在切断空压的情况下进行操作。
SM421 Maintenance Handbook
33
Chapter 3
Advanced Flexible Component Placer
Chapter 3
每日检查

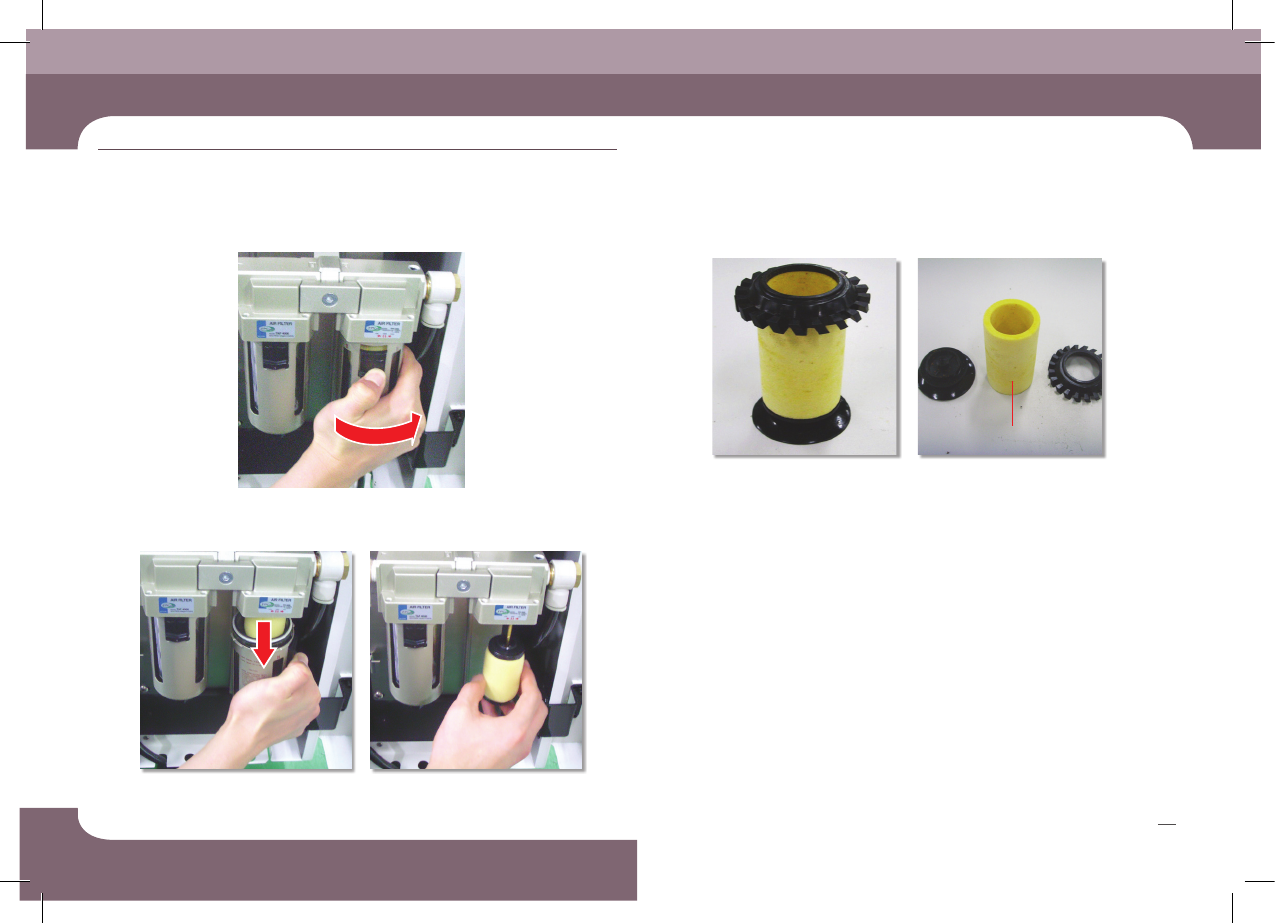

Filter Element Assembly
Filter Element
每日检查
4. 顺时针方向转动，分离容器
5. Filter Element Assembly分离
6. 按逆时针方向旋转Filter Element团进行分离
7. 按拆卸的逆序进行组装
8. 参考“解除紧急停止(12页)”解除紧急停止后重新进行作业
SM421 Maintenance Handbook
34
Chapter 3
Advanced Flexible Component Placer
每日检查
清除沾在Glass上的水，可以防止元件识别错误。
① 使用
2mm L
扳手分离
Screw
② 分离
Cover Glass
① 在干净布上沾上乙醇
②
擦拭
Cover Glass
超细纤维布, 清洗液,
扳手
1. 参考“X Frame的正面移动(9页)”, 进行 X Frame的正面移动。
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
3. 分离Cover Glass
4. 清扫 Cover Glass
Fix Camera Cover Glass
检查及清扫
维修项目
措施
