SM421 Maintenance Handbook
39
Chapter 4
Advanced Flexible Component Placer
Chapter 4
每周检查
2
1
UF20TBH
NOISE FILTER
RATING: 450V20A
CAN FEEDER EXTENSION BOARD
15
17
19
21
23
25
27
29
31
33
35
37
14
16
18
20
22
24
26
28
30
32
34
36
13
12
11
10
9
8
7
6
5
4
3
2
1
LC1D096BD
LC1D096BD
AIR PRESSURE
SAFEGUARD
OVERRIDE
MAIN SWITCH
SAFEGUARD
OVERRIDE
MAIN SWITCH
STOP
RESET
SELECT
FEEDER
CHANGE
START
READY
SM421, SM421S SM421F
每周检查
2. 以手动方式在一切贴片头主轴的吸嘴(Nozzle)夹持器上插入CN040吸嘴。
3. 选择MMI的“Diagnosis”菜单后，选择“Vacuum”子菜单。
Solenoid Valve
的检查
措施
1. 把设备的悬臂(Gantry)移动到正面。
SM421 Maintenance Handbook
40
Chapter 4
Advanced Flexible Component Placer
3
5
4
每周检查

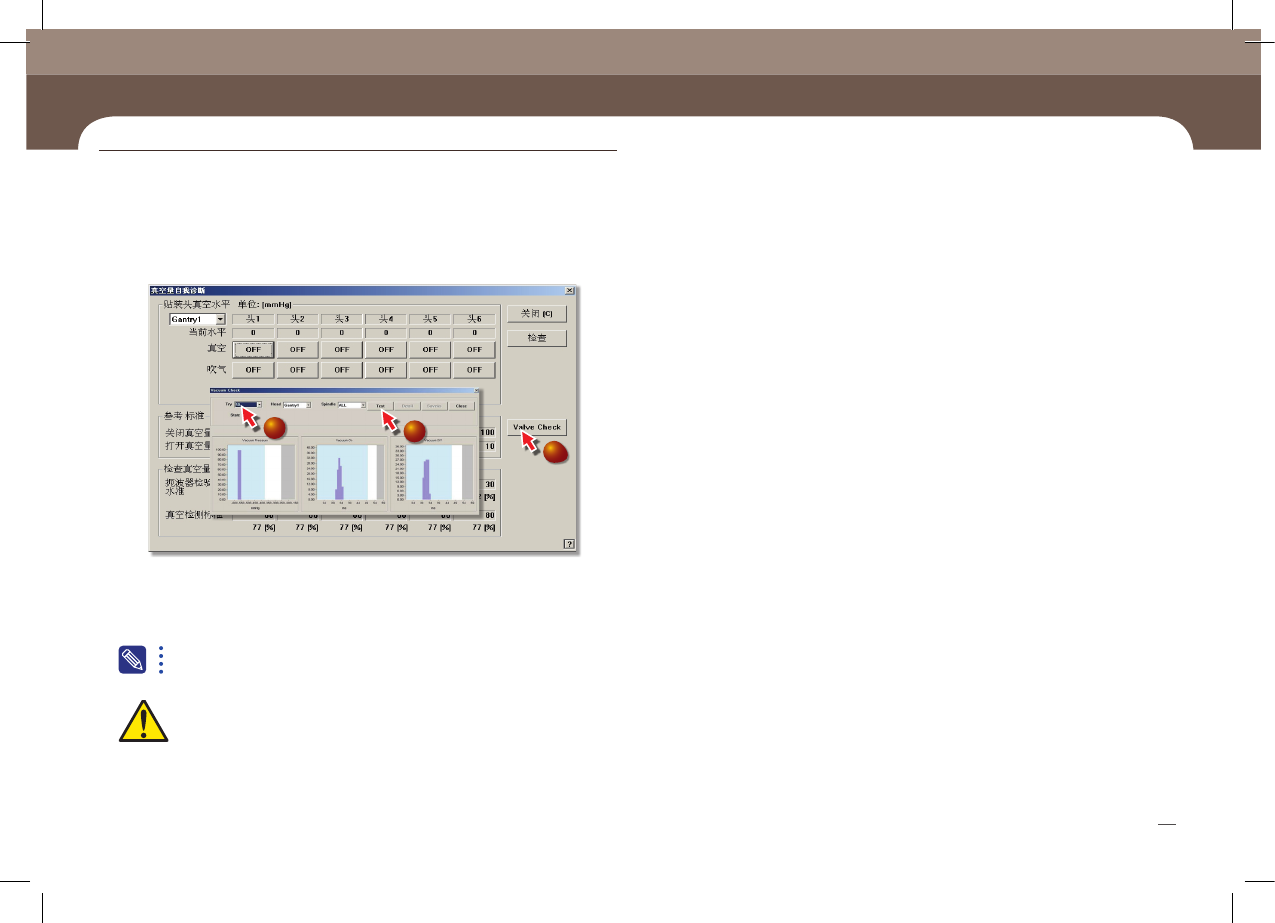

4. 单击<Valve Check>键后，在“Valve Check”对话窗口的<Try>组合框选择
Vacuum ON/OFF次数，然后单击<Test>键。
5. 检查结果为异常时，联系本公司的STS或当地代理店(Local Agent)后更换该电
磁阀(Solenoid Valve)。
有关电磁阀的检查及异常与否的判断请参阅Administrator’s Guide的“14.4
Vacuum”。
警告
真空过滤器以每周为单位进行检查并且至少在6个月内更换，如此才能正常地
形成可以吸附(Pickup)元器件的真空。
电磁阀是消耗品，为了让电磁阀稳定地发挥其功能，建议每两年更换一次电
磁阀。
SM421 Maintenance Handbook
41
Chapter 4
Advanced Flexible Component Placer
Chapter 4
每周检查
SM421, SM421S SM421F
每周检查
4. 从主轴的one touch fitting分离出coil tube
Head Vacuum Filter
检查及更换
措施
1. 参考“X Frame的正面移动(9页)”, 进行 X Frame的正面移动。
2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止（8页）’
3. 检查Vacuum Filter变色与否（检查过滤器变色周期：建议每月1次）
警告
组装Vacuum Filter下端的铝盖时，如果用力过大会损坏FilterAcrylic盖儿。
请用适当的力进行组装。
