SM421 Maintenance Handb ook 28 Chap ter 3 Adva nced Fl exible Compon ent P lacer 1 2 3 4 每 日 检 查 超细纤维布 , 清洗液 如果焊料等杂物掉落到设备内部发生故障，因此预防此现象。 1. 选择 ’PCB 编辑 ’ 菜单的基板 ’ 子菜单后 , <7. 板的大小 > 领域输入 Y 方向最大 值 ’400’ 后 , 单击 < 传送轨…
SM421 Maintenance Handbook
27
Chapter 3
Advanced Flexible Component Placer
Chapter 3
每日检查
每日检查
① 在相应
Slot
固定供料器 ② 固定把手
(Grip)
5. 用肉眼确认Feeder base slot和连接器中是否有杂物。 6. 利用单面刷清扫Feeder base slot和连接器
7. 重新设置feeder
8. 参考“解除紧急停止(12页)”解除紧急停止后重新进行作业
注意
未进行肉眼检验或扫除供料器底座顶面和供料器Slot状态下，将供料器安装在
供料器底座时，可能会带来供料器安装、卸装不便。
注意
不要强制安装供料器，供料器卸装后，肉眼检验供料器底座必要时请进行扫除。
正常安装时，LED color将成为green
SM421 Maintenance Handbook
28
Chapter 3
Advanced Flexible Component Placer
1
2
3
4
每日检查
超细纤维布,清洗液
如果焊料等杂物掉落到设备内部发生故障，因此预防此现象。

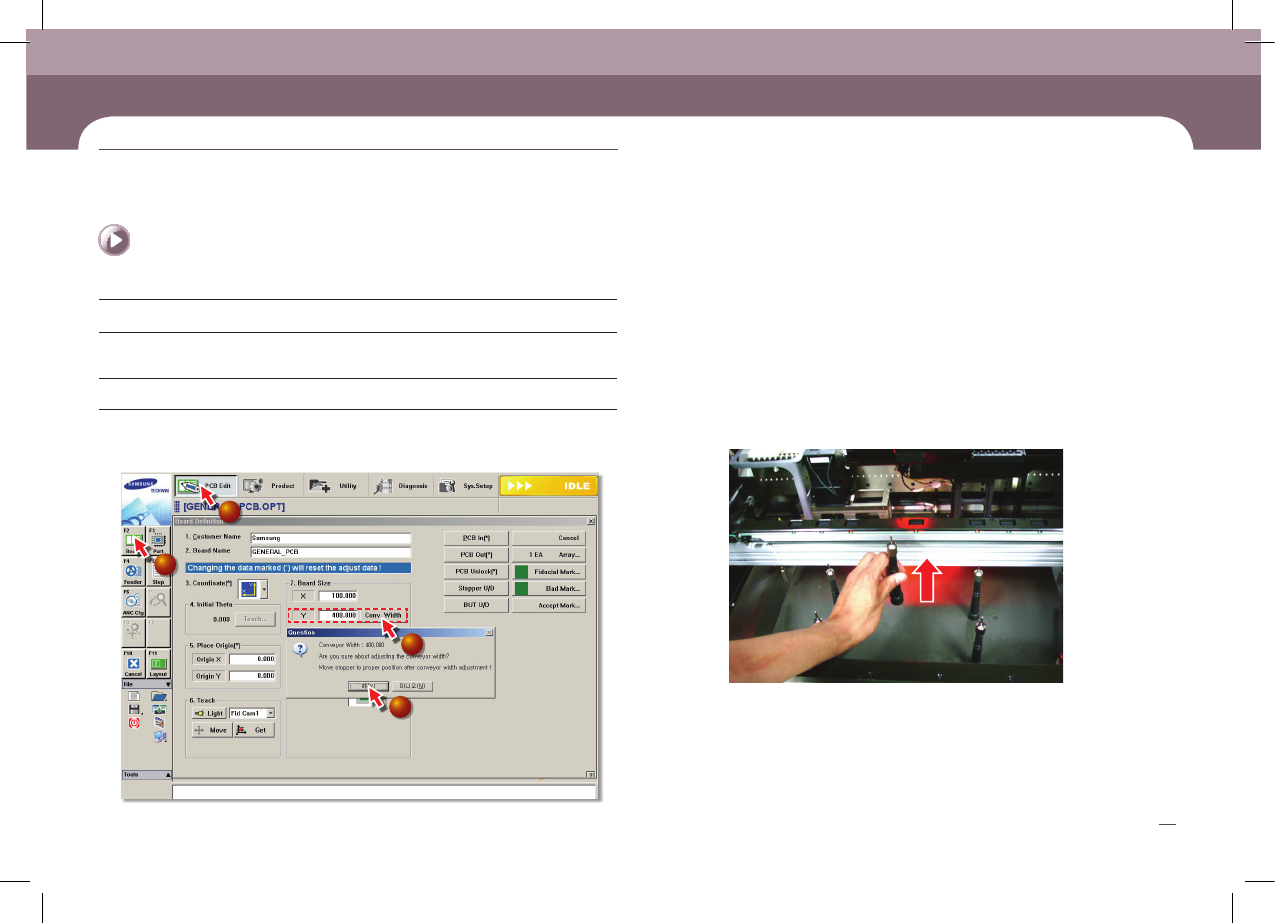

1. 选择’PCB编辑’菜单的基板’子菜单后, <7.板的大小>领域输入Y方向最大
值’400’后, 单击 <传送轨道宽度>按钮。
2. 参考” X Frame Assembly 的背面移动 (10页)”使 X Frame Assembly 向背面进
行移动
3. 按OP面板的‘EMG’按钮停止作业后,依次按’STOP’, ‘RESET’按钮。
详细内容请参考’紧急停止(8页)’
4. 除去BACKUP PIN
清扫
Backup Table
维修项目
措施
SM421 Maintenance Handbook
29
Chapter 3
Advanced Flexible Component Placer
Chapter 3
每日检查
每日检查

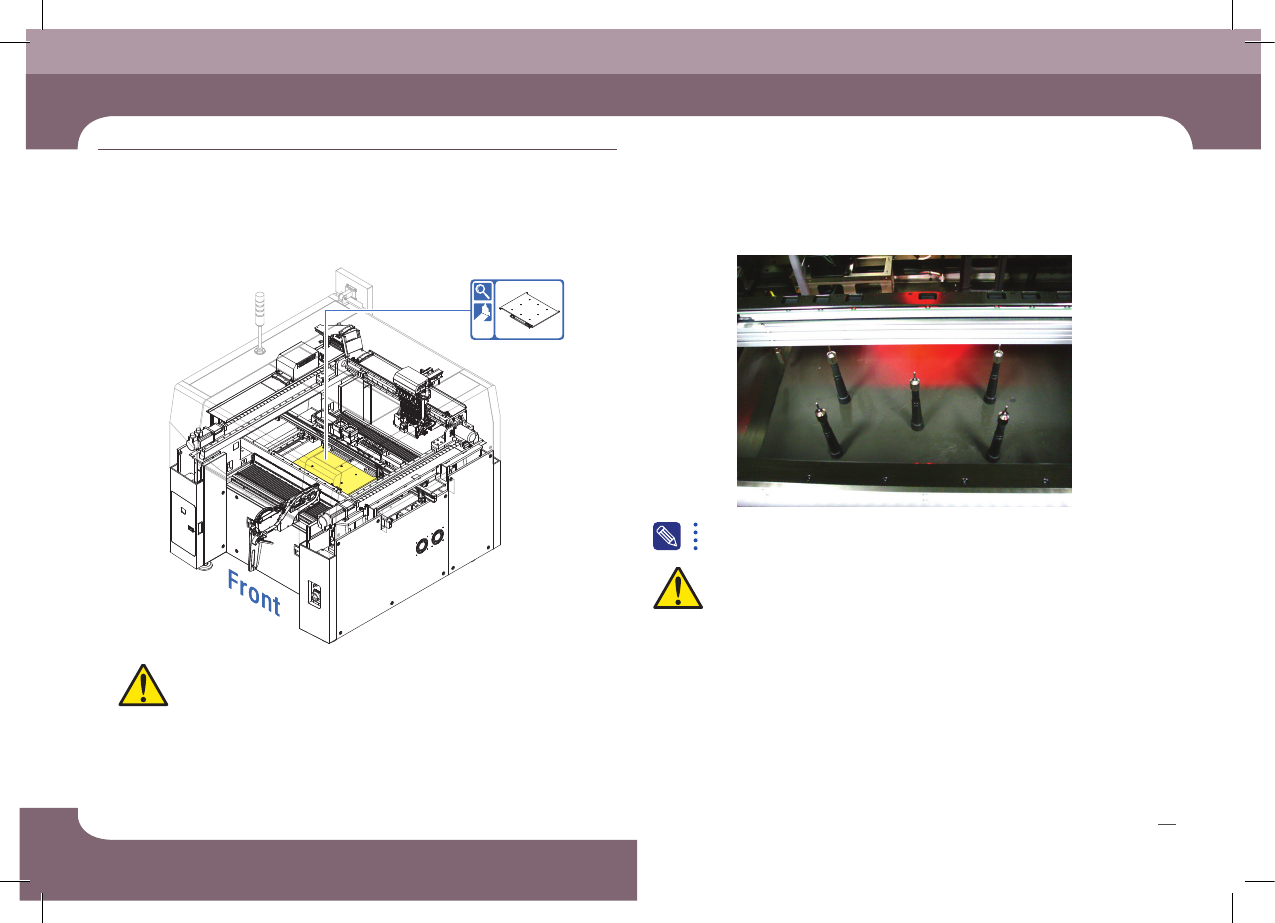

5. 用超细纤维布擦拭Backup Table的顶面 6. 重新设置Backup Pin
7. 参考“解除紧急停止(12页)”解除紧急停止后重新进行作业
注意
请禁止用Air吹走杂物，否则焊料等杂物掉落到下部发生故障
注意
注意 请务必在BACKUP TABLE上升状态下设置BACKUP PIN。
关于Backup Pin配置的详细内容请参阅
“Operation Handbook <PART VI> Backup Pin配置”的第57页
