SM421 Maintenance Hand-Book
Table of Contents
Table of Contents .................................................. 6
PART I
维护条件
维护前共同执行程序
................................................ 7
维护后共同执行程序
............................................... 11
作业环境及条件
.....................................................13
维护用工具
............................................................14
PART II
维修检验事项
PART III
每日检查
维修检验事项
.........................................................16
日常检验目录
.........................................................18
定期检验目录
.........................................................19
每月检验目录
........................................................ 20
Nozzle
的检查及清扫
.............................................. 22
Dump Box
清扫
.................................................... 25
清扫
Feeder
及
Feeder Base ..................................... 26
清扫
Backup Table ................................................. 28
空气过滤网的检查及更换
....................................... 30
Mist Seperator Filter
检查及更换
........................... 32
Fix Camera Cover Glass
检查及更换
..................... 34
Fix Camera Lens
检查及更换
................................. 35
PART IV
每周检查
Head Fly Camera Lens
清扫
.................................. 36
Head Mirror
清扫
................................................. 37
Cover Cooling Fan Filter
清扫
.............................. 38
Solenoid Valve
的检查
.......................................... 39
Head Vacuum Filter
检查及更换
.............................41
PART V
每月检验
Head Nozzle Holder Tube
检查及更换
................... 44
Head Spindle
清扫
............................................... 46
Conveyor Sensor
检查及清扫
................................ 48
Cover Cooling Fan
检查及清扫
............................. 49
Cover Cooling Fan Filter
更换
.............................. 50
Control Rack Cooling Fan
检查及清扫
...................51
Head Spindle, Mirror CAM
清扫及注油
................. 53
X Frame LM Guide, Ball Screw
清扫及注油
........... 54
Y Frame LM Guide
清扫及注油
............................. 57
Y Frame Ball Screw
清扫及涂抹
............................ 59
Conveyor LM Guide
清扫及注油
............................61
Conveyor Lead Screw
清扫及涂抹
......................... 63
清扫护盖(
Cover
)时的注意事项
.............................. 66
PART VI
其它检验
Chapter 1
维护条件
SM421 Maintenance Handbook
7
Chapter 1
Advanced Flexible Component Placer
1
2
4
3
6
5
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。

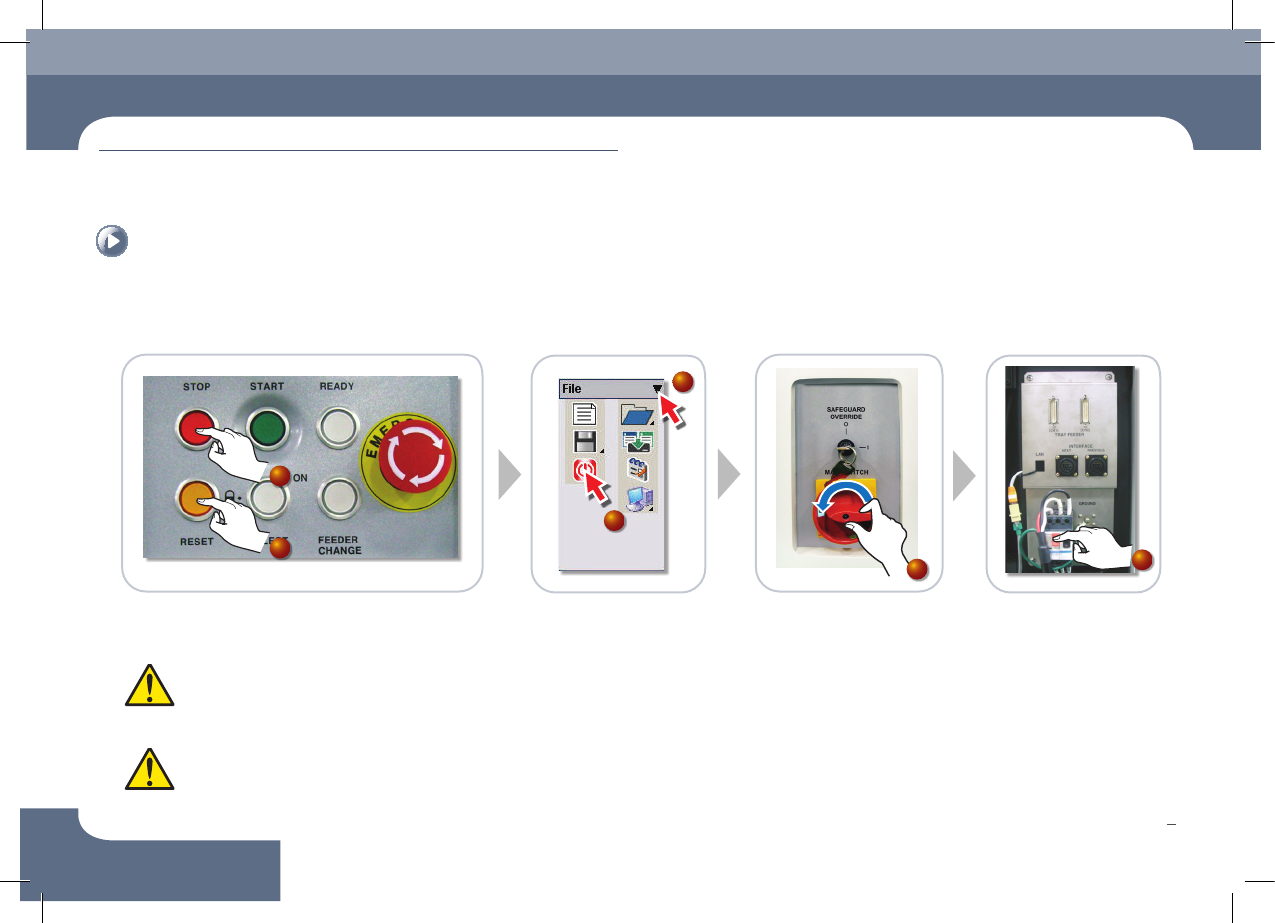

② 按‘RESET’按钮
① 按‘STOP’按钮
③ File Menu 按钮
④ 单击MMI的’EXIT’按钮
⑤ 显示器上出现
“现在可以关闭系统电源”
提示时，关闭“Main”开关
⑥ 关闭主电源断路器
Main 电源 OFF
1. 切断电源步骤
维护前共同执行程序
警告
正常结束 MMI时需要关闭系统，否则可能由于非正常关闭使系统出错造成设备损坏或人员受伤。
一定要在正常结束MMI后关闭系统。
警告
确保在维护和修理机器以前切断电源，否则可能发生事故导致操作人员受伤。
SM421 Maintenance Handbook
8
Chapter 1
Advanced Flexible Component Placer
维护条件
本部分介绍设备维护作业环境、作业工具、维修项目等。
1. 按‘EMG’开关
2. 按‘STOP’按钮
3. 按‘RESET’按钮
2. 紧急停止
