SM421 Maintenance Handb ook 5 2 Chap ter 5 Adva nced Fl exible Compon ent P lacer 每月检验 5. 用真空清扫器清扫 PC Rack 内部的 6 个 Fan 6. 清扫后打开总开关。注意打开设备主电源时冷却扇启动，可能手受到伤，误动电缆等可能会触电因此操作时需要特别注意注意更换冷却扇伴随危险，请与本公司 C/S 公司 (STS) 或当地代理店…

SM421 Maintenance Handbook

Chapter 5

Advanced Flexible Component Placer

Chapter 5

每月检验

UF20TBH

NOISE FILTER

RATING: 450V20A

F.R

R.L

AIR PRESSURE

SAFEGUARD

OVERRIDE

MAIN SWITCH

STOP

RESET

SELECT

FEEDER

CHANGE

START READY

SAFEGUARD

OVERRIDE

MAIN SWITCH

UF20TBH

NOISE FILTER

RATING: 450V20A

F.R

R.L

AIR PRESSURE

SAFEGUARD

OVERRIDE

MAIN SWITCH

STOP

RESET SELECT

FEEDER

CHANGE

START

READY

SAFEGUARD

OVERRIDE

MAIN SWITCH

每月检验

扳手

, 真空清扫器

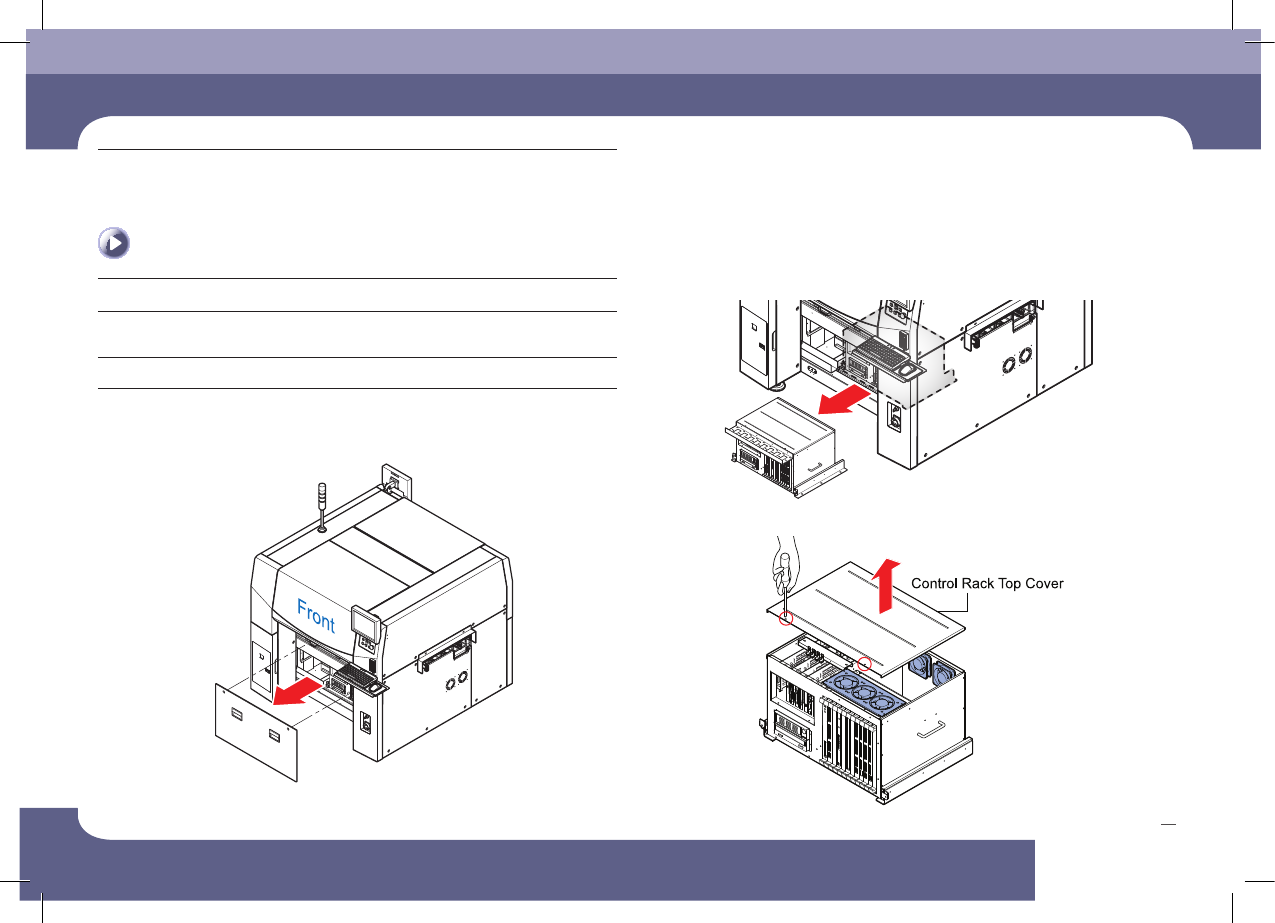

1. 参考“切断电源步骤（7页）”关闭设备的电源

2. 利用十字形(+)螺丝刀拆卸设备正面盖

Control Rack Cooling Fan

检查及清扫

维修项目

措施

3. 向前拉Control Rack

4. 利用十字形(+)螺丝刀拆卸Control Rack Cover

SM421 Maintenance Handbook

Chapter 5

Advanced Flexible Component Placer

每月检验

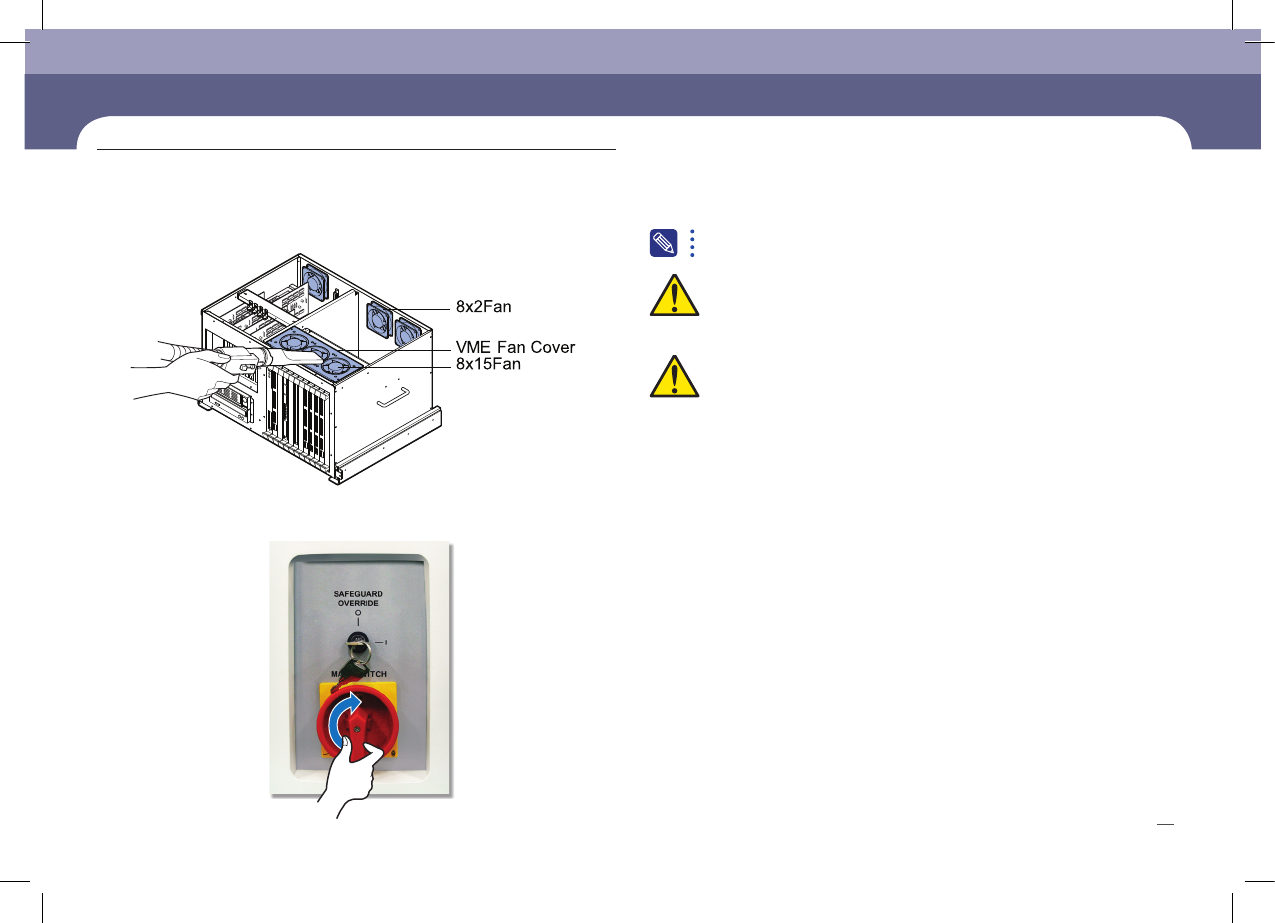

5. 用真空清扫器清扫 PC Rack内部的6个Fan

6. 清扫后打开总开关。

注意

打开设备主电源时冷却扇启动，可能手受到伤，误动电缆等可能会触电因此

操作时需要特别注意

注意

更换冷却扇伴随危险，请与本公司C/S公司(STS)或当地代理店

(Local Agent)咨询后采取措施

如果有异常噪音及运行异常则重新关闭设备的主电源后更换冷却扇

SM421 Maintenance Handbook

Chapter 5

Advanced Flexible Component Placer

Chapter 5

每月检验

SM421, SM421S

SM421F

每月检验

超细纤维布块, 刷子, 注油器, Grease :EP2 (SHELL)

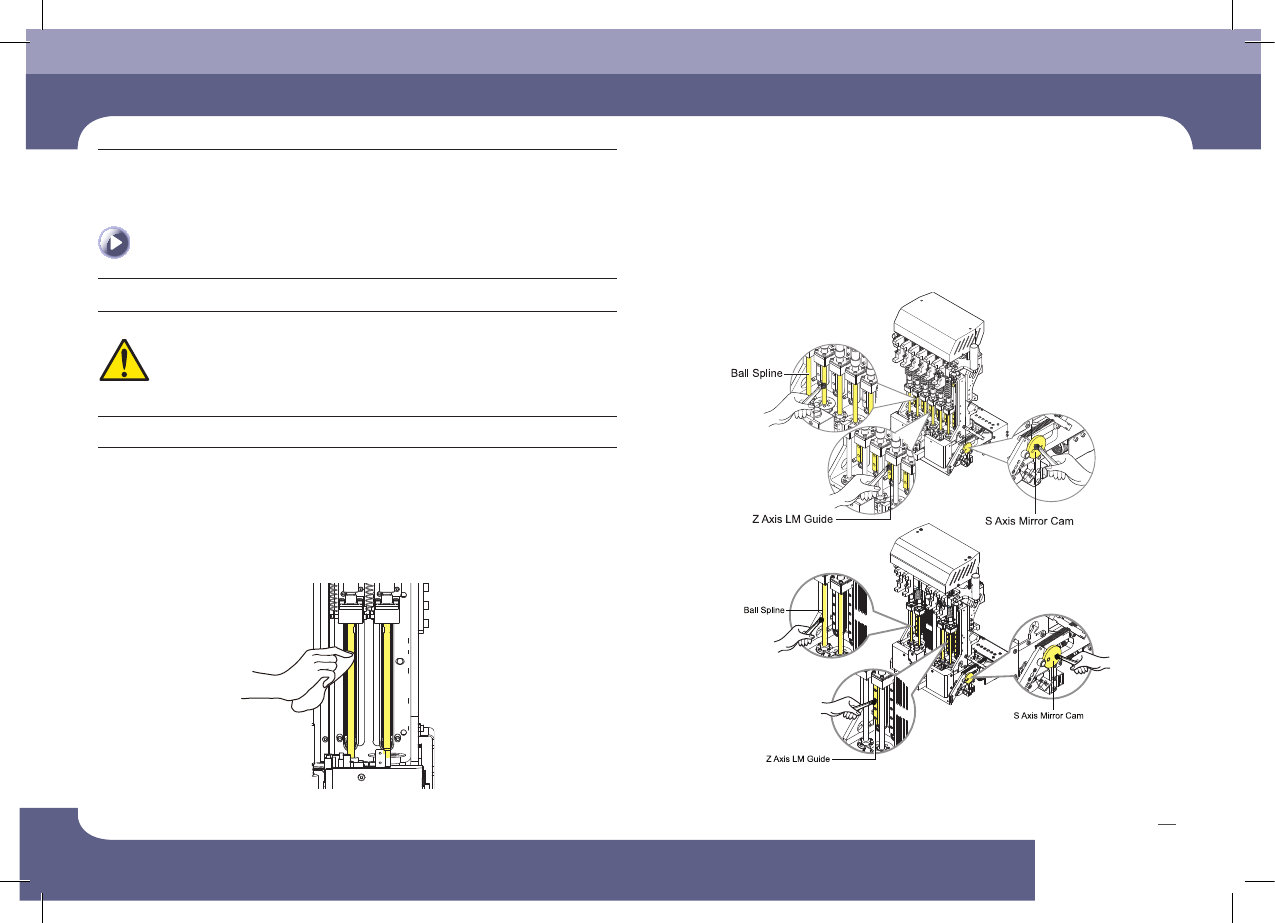

1. 参考“X Frame的正面移动(9页)”, 进行 X Frame的正面移动。

2. 按OP面板的‘EMG’按钮停止作业后，依次按’STOP’, ‘RESET’按钮。

详细内容请参考’紧急停止（8页）’

3. 用超细纤维布清扫LM Guide Rail及 Ball Screw

Head Spindle, Mirror CAM

清扫及注油

维修项目

措施

4. 利用小brush涂Grease

5. 参考“解除紧急停止(12页)”解除紧急停止后重新进行作业

注意
