6-34
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
Block PCB时
选择要设置的模型后，请设置其他的项目。
<1. 使用> 选择框
选择可接受标记的检查与否，或检查时使用。
<2. 标记位置> 领域
显示Accept Mark的坐标。
<3. 示教> 按钮
示教Accept Mark偏移。
<4. 标记型号> 领域
选择可接受基准点的颜色。可选择的可接受基准点的颜色如下。
黑色: 标记比周边暗的情况。
白色: 标记比周边亮的情况。
<5. 搜索区域> 领域
设定需检查 可接受基准点 的领域。它的主要使用目的为在一些特殊的PCB的周
围有类似标记的形状而防碍识别时，限定其检查范围。
<宽度X> 编辑框
设定在X轴的方向的检查范围。一般设定为6 mm。
<宽度Y> 编辑框
设定在Y轴的方向的检查范围。一般设定为6 mm。
<6. Mark Size> 领域
显示Accept Mark的size。
<Size X> 编辑框
显示Accept Mark的宽度。将根据<5. 搜索区域> 领域 <宽度X> 编辑框的设
定值变更大小。
<Size Y>
编辑框
显示Accept Mark的高度。将根据<5. 搜索区域> 领域 <宽度Y> 编辑框的设
定值变更大小。
<7. 参数> 领域
<门槛> 编辑框
通过SMVision’窗口显示的影象由各个像素构成。各个像素因显示亮度不
同，有 0~255的固有值。在这里‘Threshold Value’是指区分各个像素识别成白
色还是黑色的临界值。即检查 Accept Mark时，决定形象像素黑或白的临界
值。
6-35
Board
定义
例如Accept Mark设定为 “Black”时 Threshold值为100，在 Vision Image中
100以下的值全部识别为黑（ Black），Bad Mark设置为 “White”时 Threshold
值为 100，在 Vision Image中100以上的值全部识别为白（ White）。
<真实显示/二元的> 按钮
通过SMVision’窗口显示的影象显示成实际肉眼可看到的、尚未适用
Threshold的影象(Real Display) 或 MMI识别的、适用Threshold的影象
(Binary)。
<亮度调整> 领域
设定检查Accept Mark时的照明度。一般设定为7。实际的使用当中，根据
PCB和Accept Mark的状态可以适当调整照明度。
<测试> 按钮
利用设置的Accept Mark Align数据检查 Accept Mark。可确认设定的 Accept
Mark数据是否正确。检查成功则显示如下消息框。
住 意 在编辑“板的”对话框当中转移到另外一个画面时，自动地储存所
编辑的内容。
<更新 > 按钮
保存合格标示数据后关闭“可接受标记点位置”对话框。
<取消 > 按钮
不保存合格标示数据后关闭 “可接受标记点位置”对话框。
6-36
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
6.6. 2D Barcode
6.6.1. 环境设置
可通过识别PCB二维码查看投入设备的PCB的型号信息，或通过与LTS(Lot
Tracking System)进行联动管理各PCB的生产历史记录。
并且，还可将通过第一个设备识别的PCB的原始信息发送给随后的设备，从而节省
生产时间。

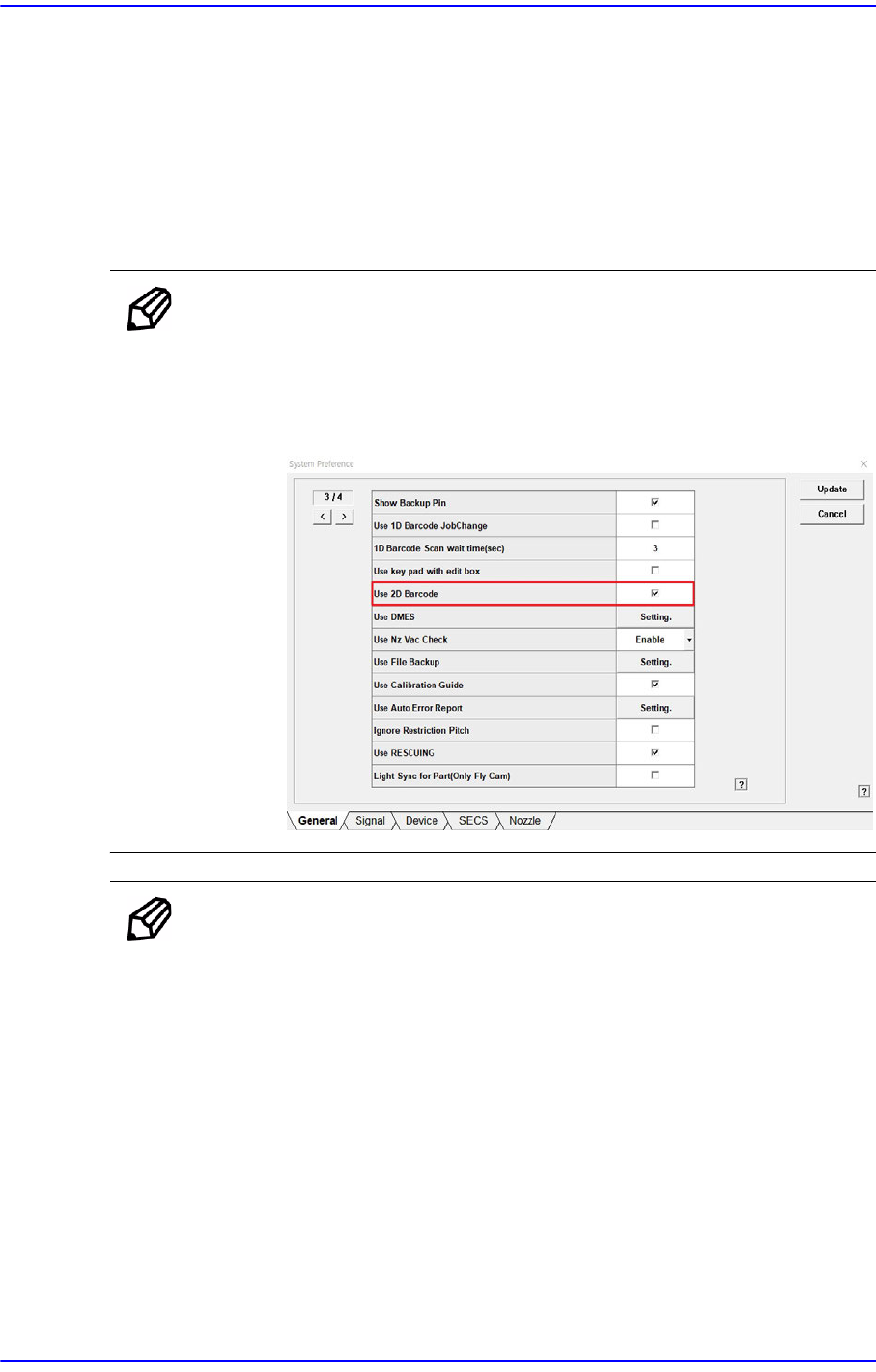

备 注 如想激活<Bar Code>菜单，请在<Sys.Setup>中选择<Use 2D
Barcode>选择框。
设置路径：<Sys.Setup>→<Pref.>→<General>→ <Use 2D
Barcode>
备 注 使用一维码或不使用条形码（仅使用IT功能）时，请按如下方法
进行设置。
使用一维码时
在”C:\SmartSM\bin\SmartSM.ini”文件的[Option]项中，将值
设置为IQFEEDER=1, LotTracking=1, Usebarcode=0。
不使用条形码（仅使用IT功能）时
在”C:\SmartSM\bin\SmartSM.ini”文件的[Option]项中，将值
设置为IQFEEDER=1, LotTracking=0, Usebarcode=0。
