14.3.7. ANC Pos. Scan
对 ANC顶面的Fiducial Mark 2 点执行示教。补偿前面及后面ANC的相对坐标系。

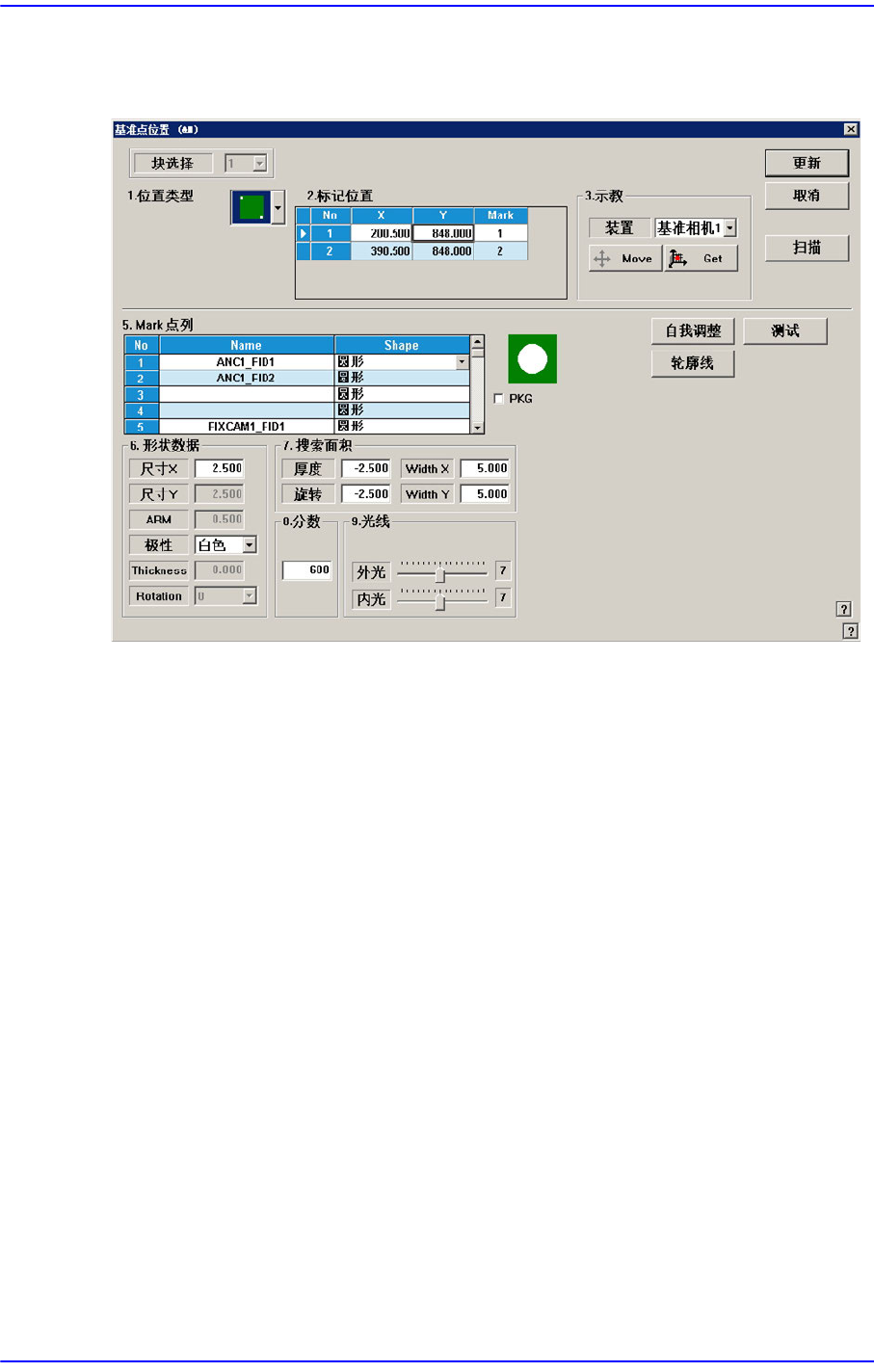

详细内容请参考 “6.3
基准符号
(Fiducial Mark)
设定
“
14-41
Machine Calibration
14.3.8. Head & Camera Calibration
执行照相机校正功能。执行校正的顺序及所需的工具为如下。
1) Fix Camera Calibration (Scale & Rotation & Position) (CNT20 Nozzle)
2) Fix Cam. Thermal Org.
3) Camera Offset
4) Head Z & R Offset Calibration (CN040 Nozzle)
5) Light Mapping (LightFly Nozzle, LightFix Nozzle, Fiducial Mapping Chart)
6) Head Offset Calibration
7) Fly Camera Scale & Rotation Calibration
8) Fly Camera Offset Calibration
9) Fly To Fix Offset Calibration
10) R-Axis Offset Calibration
14-42
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
图
14.12 Head/ Camera/ Light Calibration”
对话框
1:
消息窗
<Calibration Menu(标准菜单)> 领域
选择要Calibration的项目。 按特定项目的按钮则在消息窗依次显示必要的说明。
按照此说明操作，就能完成Calibration。
<Gantry(双悬臂)> 组合框
选择要执行校正的Gantry。
<Target Camera(目标摄像)> 组合框
选择将要设定照明值数的照相机。
<Light(亮度)> 按钮
设定已选择的照相机的照明值数。
