15-22 Next Generation, Multi-Functional Plac er DECAN S1 Administrator’s Guide <Probe Location > 区域 显示 Probe 模 块的位置信息。 <Calibration> 区域 校正 LCR 零 件的偏移量和测量时间。 <Diagnosis> 区域 检查每个 LCR 零件的测量值。 <O…
15-21
系统设置
15.3.4. <LCR Checker> 选项卡画面
可设置与LCR Check模块相关的数据。选择该对话框时将出现下列对话框。
图
15.10 “LCR Checker”
选项卡对话框
该功能主要是通过将电感器、电容器、电阻器零件投入生产前检查其是否与要生产
的零件匹配，从而防止零件插入错误的功能。
要使用此功能，必须在设备中安装LCR Check Module（Meter、Probe、Cable）。
<Gantry> 列表框
选择安装了LCR Check模块的机架。
<Use LCR Checker> 复选框
用于设置LCR Check Module相关事项。
<Fid Mark Teaching> 按钮
示教Probe模块的基准标记。
<Mark Postion> 区域
显示Probe模块的基准标记的位置信息。
<Pos. & Offset Teaching> 按钮
示教Probe模块的位置。
X, Y :测量值的使用
输入Z : -0.3 固定值
15-22
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<Probe Location> 区域
显示Probe模块的位置信息。
<Calibration> 区域
校正LCR零件的偏移量和测量时间。
<Diagnosis> 区域
检查每个LCR零件的测量值。
<Option & Parameter> 区域
设置生产期间LCR检查的间隔，并输入每个LCR零件的测量误差。
<Sub Tolerance> 区域
输入LCR Check模块零件的测量误差。
15-23
系统设置

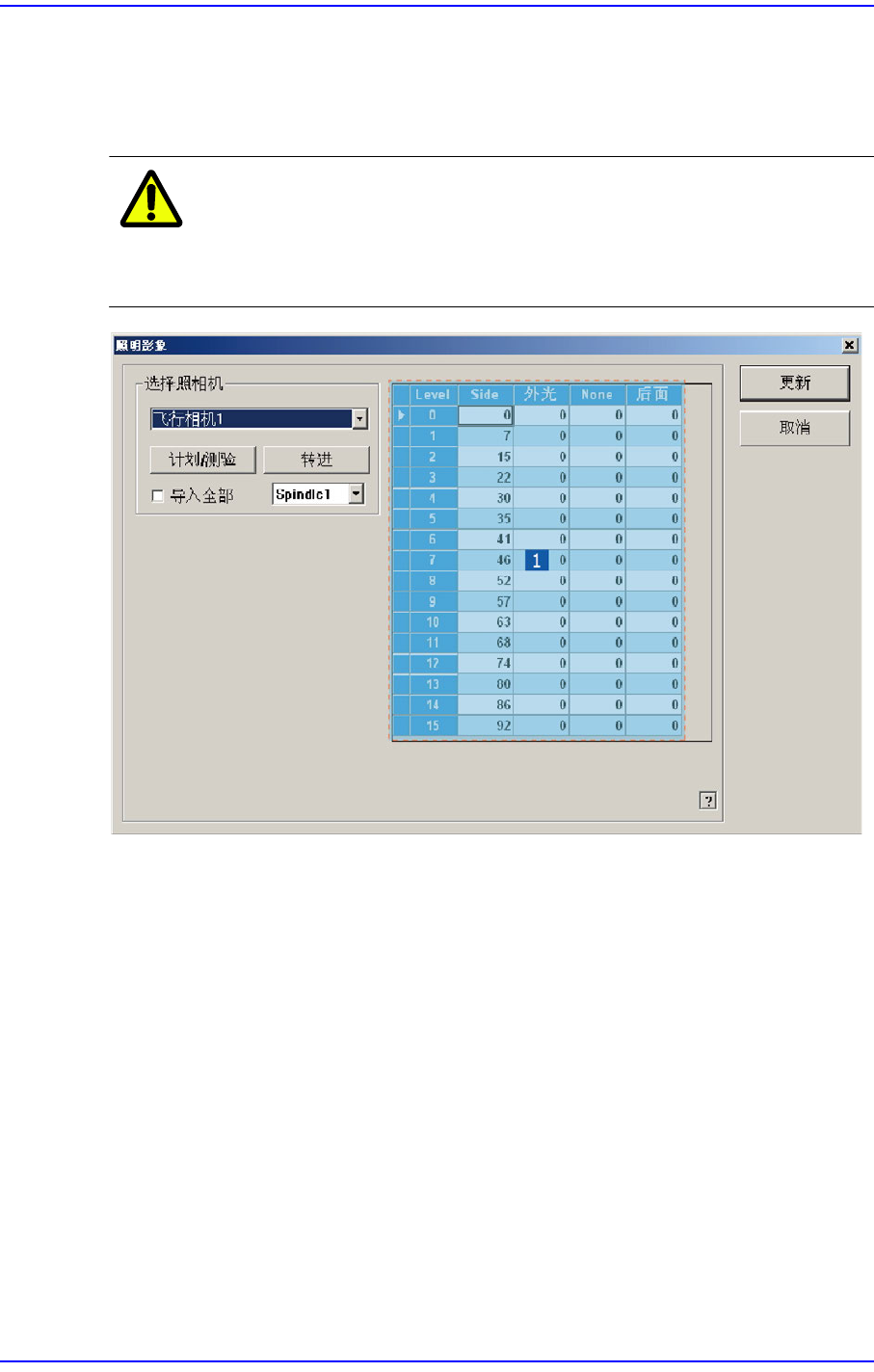

15.4. Light [F8]
校正摄像机的照明亮度。为了执行此校正要在ANC中插入 Camera Test吸嘴
(LightFly吸嘴或LightFix吸嘴)。
注 意 与SM32x, SM411, SM421 设备上使用的Light Mapping用吸嘴
无法互换。 请不要在本设备中使用SM32x, SM411, SM421用吸
嘴。
1: Light Level
领域
<选择照相机> 领域
Selection Control
选择需要进行光线映射的摄像机。
Light Level 领域
指定照明 Level别亮度。
<Level>列
表示照明的15阶段。
<Side> / <Inner> / <Outer> / <Coaxial> 列
如果是Fid Cam：在256值的范围内输入Side照明。
如果是Fly Cam：在256值的范围内输入Side照明。
