6-42 Next Generation, Multi-Functional Plac er DECAN S1 Administrator’s Guide 6.6.3. Manual 2D Barcode Confirm 对话框 2D Barcode 功能使用时， 在自动生产中如 果发生 2D Barcode 识别故障， 此时按设备 操作面板的 ‘STOP’ 按钮则显示如下鼓掌措施画面 。 备 注 为了激活如下画面必须先执 行 Syst…
6-41
Board
定义
<8. Parameter > 领域
< Score > 编辑框
设置形象分析时决定2D Barcode存在与否的基准。建议值为600。
<Light >领域
设置检查Barcode时的照明值。一般设置为5，建议根据Barcode的状态适当
进行调整。
<Test>按钮

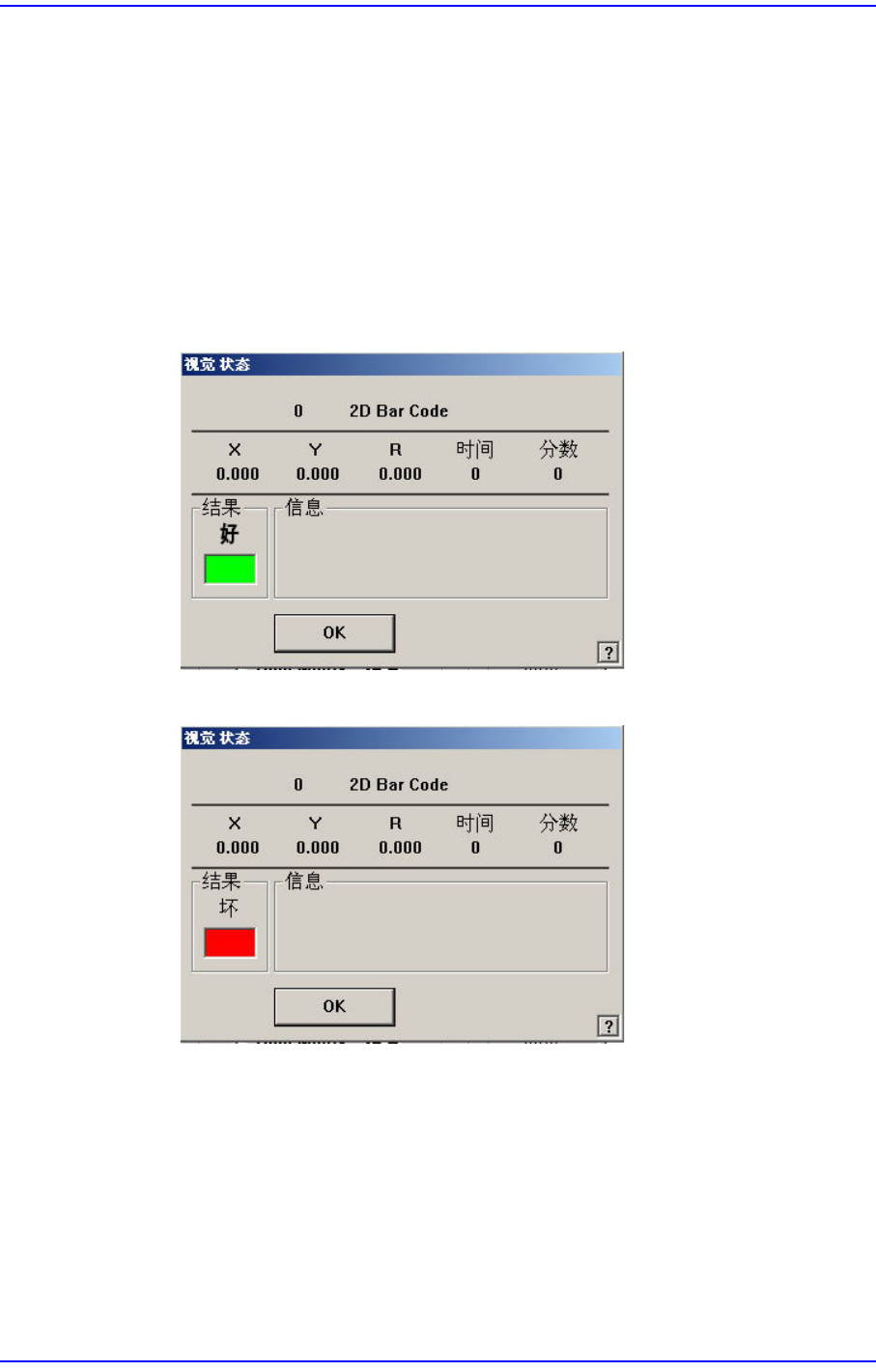

可确认读取的Barcode数据可否使用。Test成功则显示如下窗口。
Test 失败则显示如下窗口。
<更新 > 按钮
保存条码设置数据后关闭“条码位置”对话框。
<取消 >按钮
不保存Barcode设置数据 后关闭“Barcode位置”对话框。
6-42
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
6.6.3. Manual 2D Barcode Confirm对话框
2D Barcode 功能使用时，在自动生产中如果发生2D Barcode识别故障，此时按设备
操作面板的‘STOP’按钮则显示如下鼓掌措施画面。
备 注 为了激活如下画面必须先执行System Constant设置。如果要在自
动生产中采取故障措施，请与本公司CS或代理店进行咨询。
图
6.11 Manual 2D Barcode Confirm
对话框
<Enter> 按钮
利用Jogbox把示教相机移动到 Barcode位置后点击此按钮重新选定Barcode位
置。
<Retry> 按钮
执行‘Barcode Position’对话框重新示教Barcode位置后执行识别测试。详细事项
请参照“6.6.2 Barcode Position”。
<Manual Confirmation> 领域
手动输入2D条形码的信息以针对识别错误采取措施。
<Confirm> 按钮
在上面的编辑框输入2D条形码信息后单击该键时，可以手动输入2D条形码
6-43
Board
定义
ID。
注 意 因为输入错误而收到MES服务器发来的“ 无法进行”命令时，设
备将转换到Freeze状态并停止生产，请谨慎输入正确的2D条形
码信息。
采取手动措施后仍然2D Barcode识别失败时，请手动除去相应PCB。
警 告 设备Ready状态下如果手动除去 board或采取故障措施可能会
受到伤害。请务必开窗解除Ready后设备IDLE状态下手动除去
board或采取故障措施。
