DECAN_S1_Administrator∏s_Guide(Chi_Ver1.4)_Web.pdf - 第507页
15-59 系统设置 <Use tray manage by p ocket> 检查框 选择该校验盒时， 将激活 “T ray Cnt Information” 窗口的 Edit> ? 。 有关该功能的详 情见 “13.6. T/F Cnt” 。 <Use Multi-V endor> 选择框 可在使用多个制造商的同一种零件 生产 PCB 时， 使用此功能。 通过登记替代零件 （ Sub Part …
15-58
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<Auto Apply Pick Up Height> 组合框
选择该校验盒后，仅限于零部件的Reel类型为Paper的Feeder，零 部 件 的 Pickup
高度会自动反映到Feeder的Z值。(零部件的Pickup高度：零部件厚度 (Thickness)
- 0.1mm)
型号变更时，如果带式送料器（Tape Feeder）数量多，设置Pickup高度需要较长
时间。此时，使用该功能可缩短型号变更时间。
[例子: 零部件厚度为0.450的Chip]
[Auto Apply Pick Up Height = Use]
[Auto Apply Pick Up Height = Not Use]
<Apply Prev Slot Data(Only Tape Feeder> 检查框
使用类似零部件生产Tape Feeder配置相同的两种型号(A, B)时，可将经过
Teaching的A型号的Feeder信息(X, Y, Z, R 等)应用到B型号的Feeder信息中。
使用该功能后，生产B型号时，可避免不必要的Teaching动作，可缩短作业准备
时间。
选择该校验盒后，打开B型号的PCB文件时，将显示如下对话框。
选择要应用到B型号Feeder信息的项目后，点击<OK>按钮。
15-59
系统设置
<Use tray manage by pocket> 检查框
选择该校验盒时，将激活“Tray Cnt Information” 窗口的 Edit> ?。有关该功能的详
情见“13.6. T/F Cnt”。
<Use Multi-Vendor> 选择框
可在使用多个制造商的同一种零件生产PCB时，使用此功能。
通过登记替代零件（Sub Part），使贴装PCB零件时能够自动使用替代零件。
选择此选择框后，可激活“ Feeder”窗口的<Sub Part>列。
<Use Return Picked Part To Pocket> 选择框
此功能可将pickup的零件放回料袋。对该项功能的说明稍后将做更新。
15-60
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<更新> 按钮
把设定的数据传送到设备之后关闭对话框。
15.5.2. <信号> TAP对话框

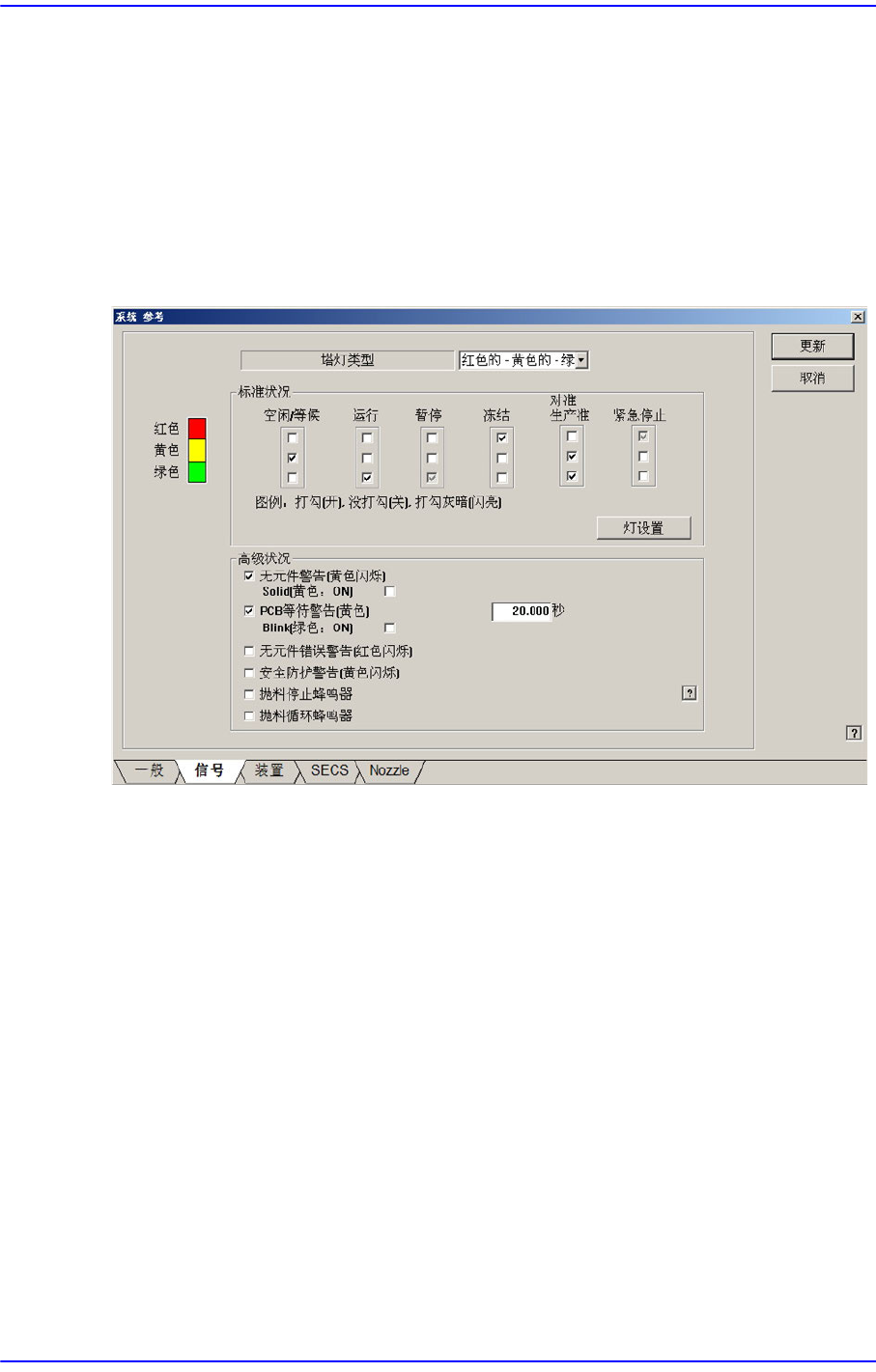

设定显示设备的状态的信号台（Signal Tower）灯的状态。选择此按钮时显示如下的
画面。
图
15.20 “System Preference”
对话框中
“
信号
” TAP
对话框
<塔灯类型> 组合框
选择Signal Light的形式。可选择的形式如下。
红-黄色-绿色: Signal Tower灯的构成为”红色–黄色–绿色 ”的情况。
红-蓝色-绿色: Signal Tower灯的构成为”红色–兰色–绿色”的情况。(CE 规格)
<标准状况> 领域
设定显示设备的状态的Signal Light灯的状态。
比如说，空闲/等候状态下需要开Signal Tower的”黄色”灯时，在 空闲/等候底
下的3个选择框中检查与”黄色”灯相应的选择框。
选择框的状态和意义如下。
已检查的状态: 开（开）该信号灯。
未检查的状态: 关（关）该信号灯。
检查为灰色的状态: 使该信号灯闪烁。
<Lamp Setting>按钮
