17-9 Utility ( 应用 ) <PCB Size X> 编辑框 表示在 <PCB Edit> - <Board> 中设置的 Board 的 X 方向尺寸。 < 在线状态 > 领域 表示 SMEMA 相关输入状态。 （亮灯 -On, 灭灯 -Off ） Previous 显示上一个设备的状态 Next 显示下一个设备的状态 Machine Busy 无法进行 P…
17-8
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
<移动> 按钮
把选择的文件移到指定的目录。
<删除> 按钮
删除所选择的文件。
<重新命名> 按钮
变更所选择的文件名称。
<清除> 按钮
*.log的文件很大时，删除这之前储存的信息。
<错误日志> 按钮
在对各零部件有了认识了解以后，MMI会将这些认识了解综合起来，通过
’SMVision’窗口向您展示各零部件的样式。
17.5. 直通 (Bypass) [F8]
选择‘直通’子菜单时显示如下的对话框，表示处于PCB直通状态。
如果Head在传送装置的上部，可能会影响到PCB的感应传感器，所以先把头移到远
离传送装置的位置后执行此命令。

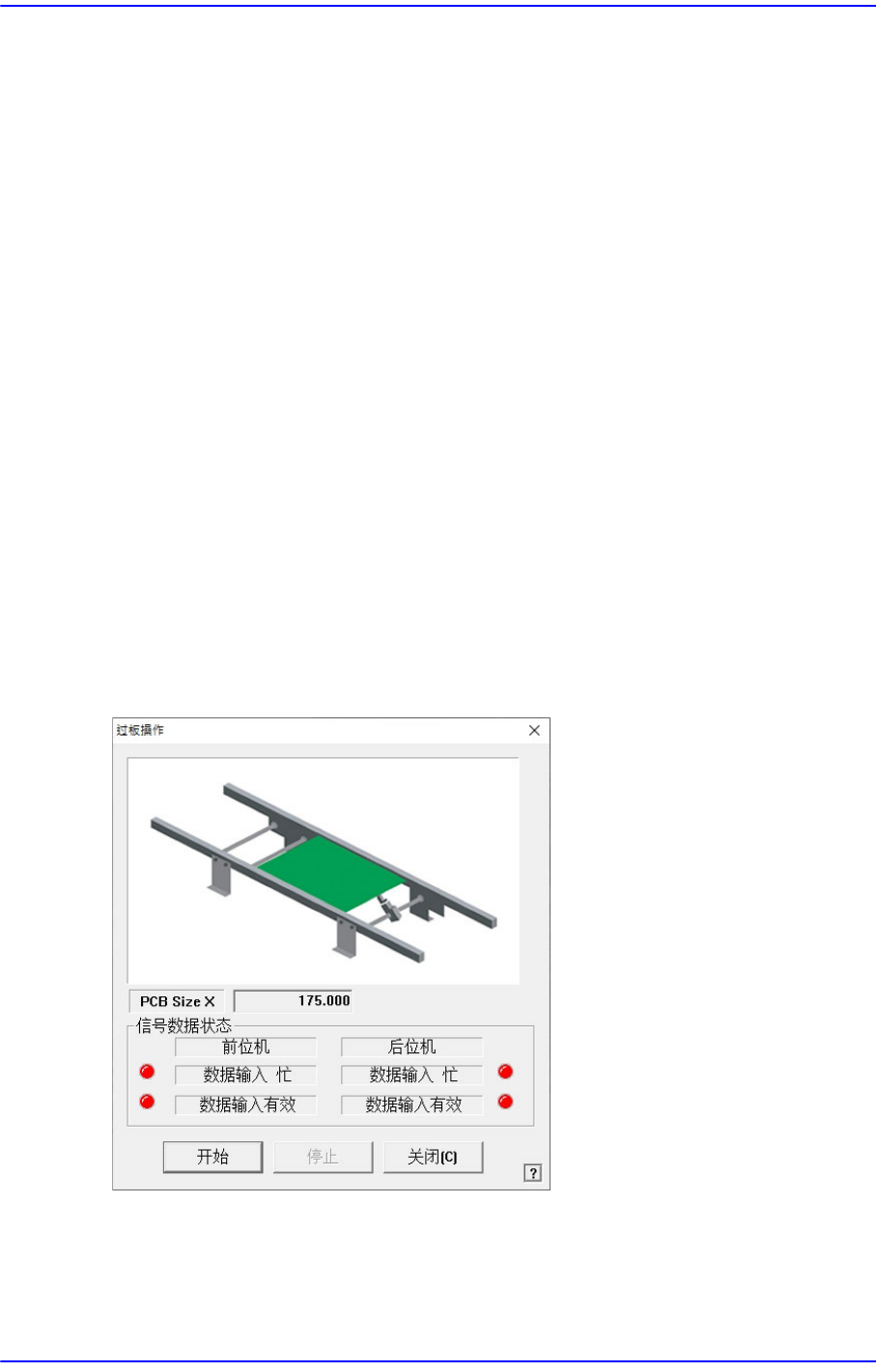

图
17.7 “
过板操作
”
对话框
17-9
Utility (
应用
)
<PCB Size X> 编辑框
表示在<PCB Edit> - <Board>中设置的Board的X方向尺寸。
<在线状态 > 领域
表示SMEMA相关输入状态。（亮灯-On,灭灯-Off）
Previous
显示上一个设备的状态
Next
显示下一个设备的状态
Machine Busy
无法进行PCB传输
Board is Available
可以进行PCB传输
<开始 > 按钮
开始进行PCB Bypass。
<停止 > 按钮
中止进行PCB Bypass。
<关闭 > 按钮
解除PCB Bypass状态后，关闭对话框。
17-10
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
17.6. 暖机 [F9]
设备接通电源，进行各驱动轴的准备运动时使用‘变暖’子菜单。单击此菜单时显示
如下的对话框。
图
17.8 “
暖机
”
对话框
图
17.9 “
暖机
”
对话框
,
按下
<
开始
>
按钮之后
<开始> 按钮
开始变暖动作。单击此按钮时开始预热动作的同时在“变暖”对话框上显示所运
行时间(Elapsed Time)。
<停止> 按钮
单击此按钮时结束<变暖>动作。
