15-30 Next Generation, Multi-Functional Plac er DECAN S1 Administrator’s Guide 6. 按照下列顺序单 击 < 确定 > 按钮把安装在 Head 上的吸 嘴全部拆下后， 把 Fly Camera T est 用吸嘴插 入 ANC 的 1 号 Hole 。 注 意 压克力门被打开时会在 Light Mapping 时影响照明， 请关闭压克 力门后进行。…
15-29
系统设置

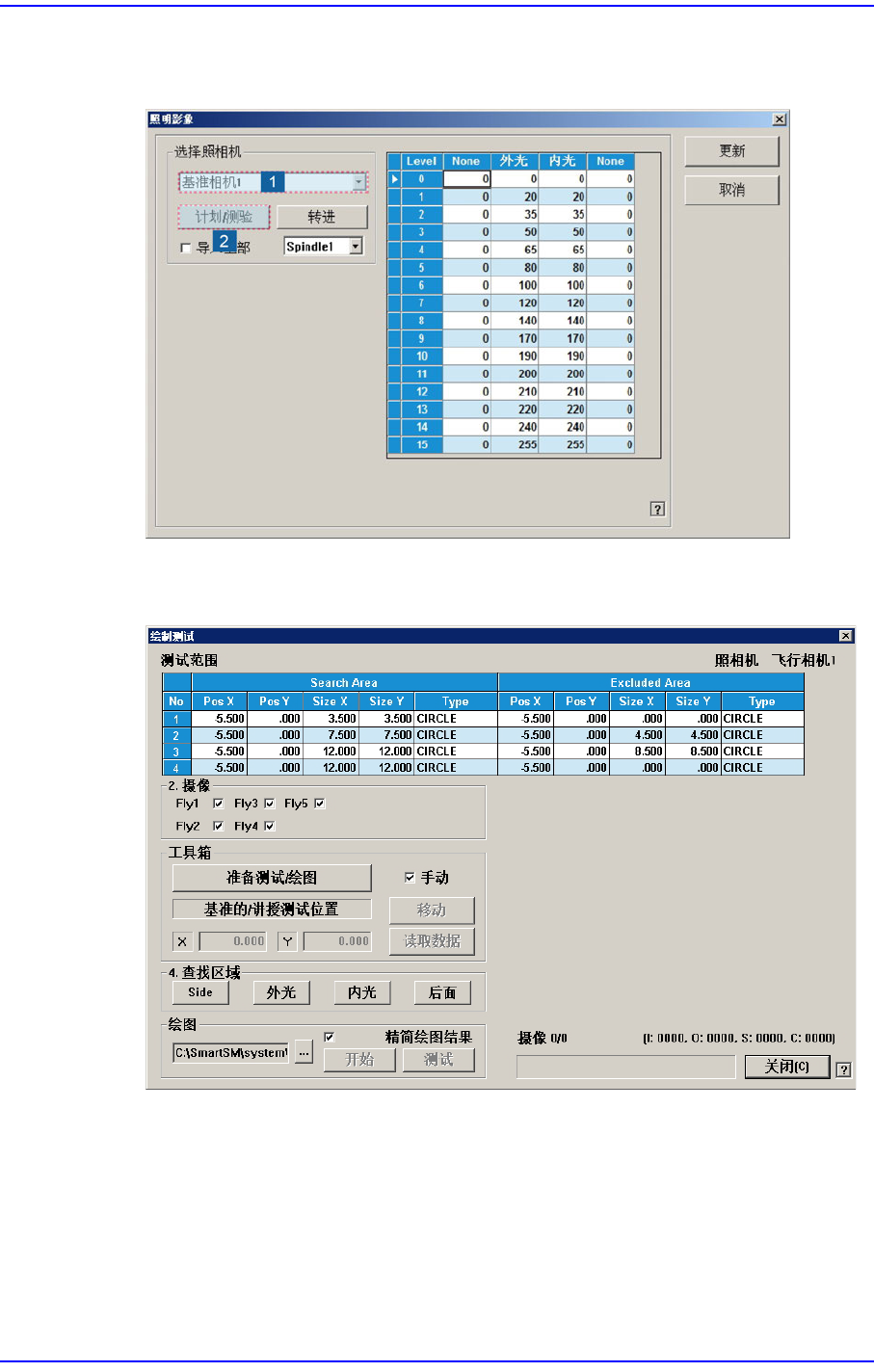

3. 在<Select Camera>领域选择了需要实行Light Mapping的Camera后，单击
<Mapping/Test>按钮。
4. 在<<Mapping>>领域单击<...>按钮选择了Calibration用文件后，在<2. Camera>
领域选择需要Calibration的Camera.
5. 解除了<3. Tool Setting>领域的<Manual>复选框后，单击<Prepare Test /
Mapping>按钮。
15-30
Next Generation, Multi-Functional Placer DECAN S1 Administrator’s Guide
6. 按照下列顺序单击<确定>按钮把安装在Head上的吸嘴全部拆下后，把Fly
Camera Test用吸嘴插入ANC的1号 Hole。
注 意 压克力门被打开时会在Light Mapping时影响照明，请关闭压克
力门后进行。
7. <Prepare Test / Mapping>完毕后单击 <<Mapping>>领域的<Start>按钮实行Light
Mapping。
15-31
系统设置
8. 从Fly1到Fly5完成了Light Mapping后会出现下列对话框。单击<确定>按钮就
会出现Test 用对话框。
