Servicearbeiten LP-Transportsystem 4.4.5 Transportzahnriemen tauschen [00359917- xx] 120 Serviceanle itung SIPLACE D4/D4i 4.4.5 4 . 4 . 5 T r a n s p o r t z a h n r ie m e n t a u s c h e n [ 0 0 3 5 9 9 1 7 - x x ] Tra…
Servicearbeiten
4.4.4 Zahnriemen der Antriebseinheit tauschen [00355553-xx] LP-Transportsystem
Serviceanleitung SIPLACE D4/D4i 119
Ausbau
► Schalten Sie den Automaten aus und sichern Sie ihn
gegen Wiedereinschalten.

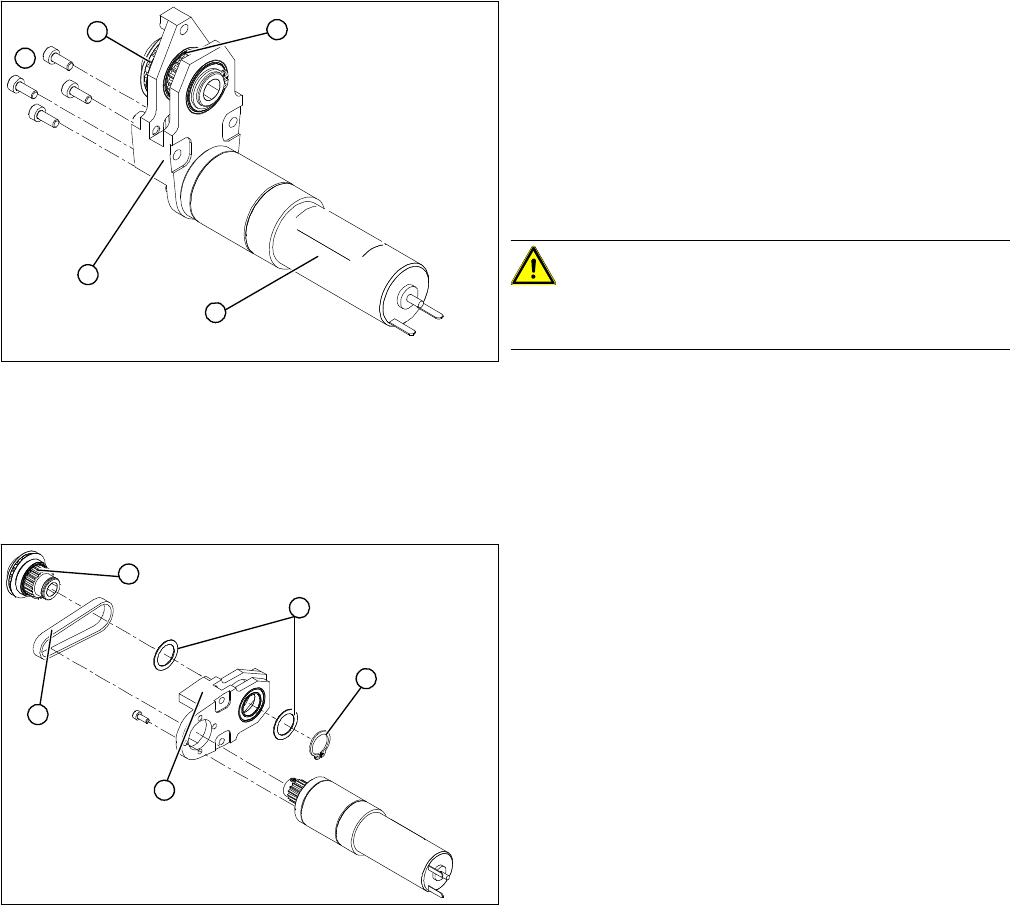

► Entfernen Sie die komplette Antriebseinheit (5).
► Lösen Sie von der festen Transportaußenseite her
die Befestigung (2) des DC-Getriebemotors (1).
► Kippen Sie den DC-Getriebemotor (1) mit Zahnschei
-
be (4) etwas, so dass der kleine Antriebszahnriemen
aus der Zahnscheibe frei kommt.
VORSICHT! Zahnriemen nicht beschädigen!
Der Zahnriemen darf nicht gedehnt oder geknickt wer
-
den!
► Ziehen Sie den DC-Getriebemotor heraus.
► Beachten Sie:
⇨ Die Zahnscheibe auf der Motorwelle muss so her
-
ausbewegt werden, dass sie sich nicht im Zahnrie
-
men verhakt.
► Entfernen Sie den Sprengring (1) und die Unterleg
-
scheiben (2).
► Schlagen Sie mit einem kleinen Gummihammer die
Zahnscheibe (3) vorsichtig aus der Motorhalterung
(5).
► Entnehmen Sie den Zahnriemen (4) aus der Halte
-
rung.
5
1
4
3
2
1
5
4
3
2
Servicearbeiten
LP-Transportsystem 4.4.5 Transportzahnriemen tauschen [00359917-xx]
120 Serviceanleitung SIPLACE D4/D4i
4.4.5
4.4.5 Transportzahnriemen tauschen [00359917-xx]
Transportzahnriemen tauschen [00359917-xx]
Teile
▪ Zahnriemen Synchroflex 1315 lang für Eingabeband und Ausgabeband [00359917-xx]
▪ Zahnriemen Synchroflex 1160 lang für Bestückbereich 1 und Bestückbereich 2 [00364847-xx]
▪ Zahnriemen Synchroflex 990 lang für Zwischenband [00356851-xx]
Übersicht
VORSICHT! Zahnriemen nicht beschädigen!
Der Zahnriemen darf nicht gedehnt oder geknickt wer
-
den!
► Führen Sie den neuen Zahnriemen (1) in die Motor
-
halterung (2) ein, und legen Sie den Zahnriemen um
die Zahnscheibe (3) des Motors.
► Legen Sie den Zahnriemen um die Zahnscheibe (4)
des Transportzahnriemen, und setzen Sie die Zahn
-
scheibe in die Halterung ein.
► Klopfen Sie dabei die Zahnscheibe vorsichtig mit ei
-
nem Gummihammer in die Führung.
► Montieren Sie die Unterlegscheibe (7) und den
Sprengring (8).
► Schrauben Sie den DC-Getriebemotor (5) mit den 4
Innensechskantschrauben M3 (6) locker an. Der
Zahnriemen muss auf seiner gesamten Breite in Ein
-
griff an der oberen und unteren Zahnscheibe sein.
► Spannen Sie den Zahnriemen (1) durch verschieben
des DC-Getriebemotors in den Befestigungslöchern.
Die Riemenspannung muss zwischen
10 bis 15 N liegen.
► Montieren Sie die gesamte Motoreinheit.
HINWEIS! Nach Einbau der Antriebseinheit
muss die richtige Drehrichtung und Transportgeschwin
-
digkeit (Motorspannung) sichergestellt werden.
6
8
7
1
5
4
3
2
HINWEIS! Die folgenden Abbildungen gelten für
den Standardtransport (feste Seite - rechts). Je nach
Transportwange (rechts oder links) ist entweder der
Sechskantführungsblock oder der DC-Getriebemotor
montiert.
Legende
1. Eingabeband
2. Bestückbereich 1
3. Zwischenband
4. Bestückbereich 2
5. Ausgabeband
1
5
4
3
2
Servicearbeiten
4.4.5 Transportzahnriemen tauschen [00359917-xx] LP-Transportsystem
Serviceanleitung SIPLACE D4/D4i 121
Ausbau
► Fahren Sie den LP-Transport in die Position, in der Sie den Transportriemen am Besten erreichen
können.
► Verfahren Sie die Y-Portale bis in den Bereich außerhalb des LP-Transports.
► Schalten Sie den Automaten aus und sichern Sie ihn gegen Wiedereinschalten.
Legende
1. Bandantrieb (Halterung)
2. Umlenkrolle mit Langloch
3. Transportzahnriemen
Der Transportzahnriemen wird je nach Transportbereich
unterschiedlich über die Umlenkrollen geführt. Bitte be
-
achten Sie diese Riemenführung beim Aus- und Einbau.
Weiterhin sind folgende Unterschiede sind bei Demonta
-
ge- und Montagearbeiten zu beachten.
▪ Die Antriebseinheit ist je nach Einbaulage entspre
-
chend (schräg) montiert.
▪ Je nach Transportwange ist entweder der Bandan
-
trieb (Halterung) oder die Antriebseinheit mit DC-Ge
-
triebemotor montiert.
1
3
2
► Lockern Sie die Umlenkrolle (2) mit dem Langloch
und entspannen Sie den Transportzahnriemen (3).
VORSICHT! Die Umlenkrollen sind mit Gleit
-
muttern montiert.
Sie dürfen die Schraube der Umlenkrolle nur lockern!
Falls die Schraube entfernt wird, dann fällt die Gleitmutter
hinter die Seitenabdeckung der Transportwange. In die
-
sem Fall muss diese Abdeckung demontiert werden.
► Falls die Antriebseinheit montiert ist, entfernen Sie
die Antriebseinheit.
► Falls der Bandantrieb (Sechskantführungsblock) (1)
montiert ist entfernen Sie die
3 Befestigungsschrauben.
► Ziehen Sie den Bandantrieb
(Sechskantführungsblock) (1) bzw. die Antriebsein
-
heit vorsichtig ab und fädeln Sie dabei den Transport
-
zahnriemen (3) durch die Öffnung der
Transportwange vorsichtig aus.
1
3
2
