Übersicht 3.3.1 Teileübersicht Portal Serviceanleitung SIPLACE D4/D4i 35 Portal – Teileübersich t 2 Legende Portal – Teileübersich t 3 Legende Druckluftverteiler (2) , Portalverteiler (3 ) und Hot-Link-Karte (4) befinden…
Übersicht
Portal 3.3.1 Teileübersicht
34 Serviceanleitung SIPLACE D4/D4i
Y-Achsenantrieb
Die Längsbewegung des Bestückkopfes in Y-Richtung bewirkt ein Linearmotor.
3.3.1
3.3.1 Teileübersicht
Teileübersicht

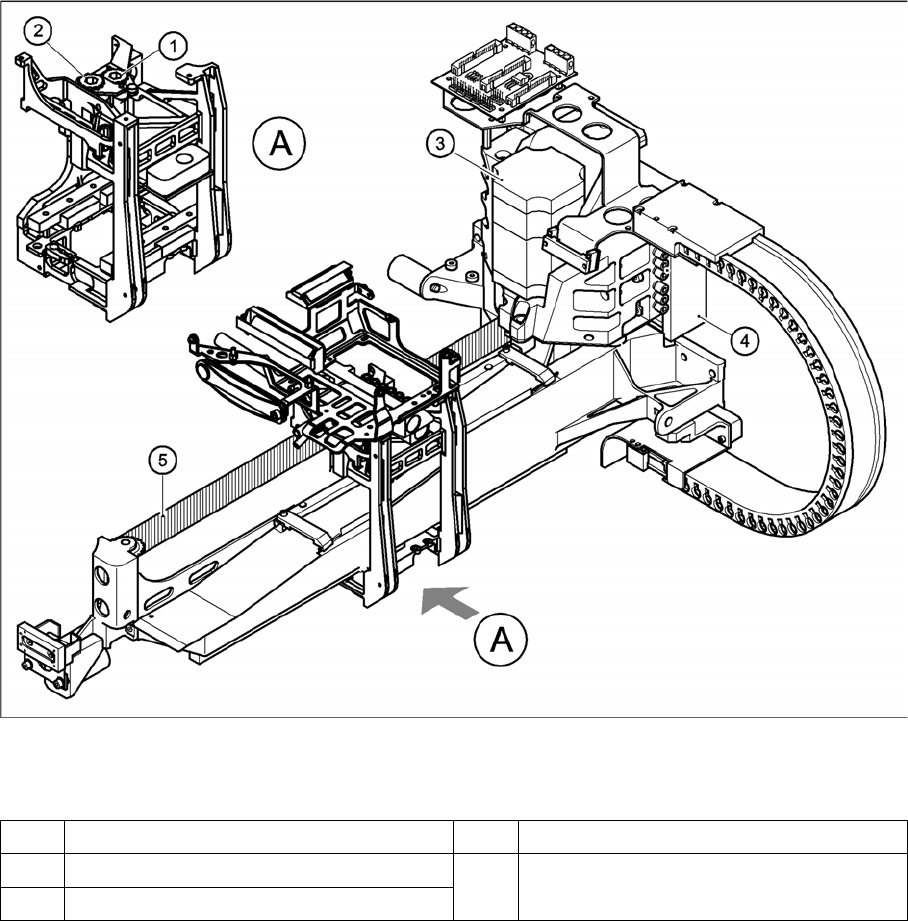

Portal – Teileübersicht
Legende
1 Spannschlüssel [00329478-01] 4 Linearmotor, Primärteil [00333148-02]
2 Spannschlüssel [00329485-01] 5 Zahnriemen Synchroflex 50ATS5/1205,
E9/11 [00331076-02]
3 X-Motoreinheit [00333167-03]
Übersicht
3.3.1 Teileübersicht Portal
Serviceanleitung SIPLACE D4/D4i 35
Portal – Teileübersicht 2
Legende
Portal – Teileübersicht 3
Legende
Druckluftverteiler (2), Portalverteiler (3) und Hot-Link-Karte (4) befinden sich unter der Abdeckung (1).
1 Elastomerfeder 25 x 10,5 x 50 (90 Shore A)
[00301040-01]
2 Maßstab X-Achse [00329316-01]
3 Umlenkeinheit X [00330938-02]
1 Abdeckung 3 Portalverteiler
2 Druckluftverteiler 4 Hot-Link-Karte
Übersicht
BE-Handling 3.4.1 BE-Tisch
36 Serviceanleitung SIPLACE D4/D4i
3.4
3.4 BE-Handling
BE-Handling
3.4.1
3.4.1 BE-Tisch
BE-Tisch
3.4.1.1
3.4.1.1 Aufbau BE-Wechseltisch (S-Tisch)
Aufbau BE-Wechseltisch (S-Tisch)
BE-Wagen – Front und Rückansicht
Legende
1. Fahrgestell
2. Gurtrollencontainer
3. Griffe
4. Gurtabfallbehälter
5. Kommunikationseinheit; Option Splice-Erkennungs
-
einheit wird unterhalb der Kommunikationseinheit
montiert
6. BE-Tisch
7. Schalter zum Absenken des BE-Tisches
8. Taschen für die Rüstlistenausdrucke
9. Spannung 30 V Kommunikationseinheit (gelbe LED)
